CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
|
商品の詳細:
お支払配送条件:
|
| 関数: | 穴あけとマーキング | アングルサイズ(mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| 最大。原料の長さ(m): | 14 | マーキング力(kN): | 1000 |
| 文字グループの数: | 1 | 文字数: | 18 |
| 文字サイズ(mm): | 14*10*19 | 正確な距離の範囲(mm): | 50～220（無段階） |

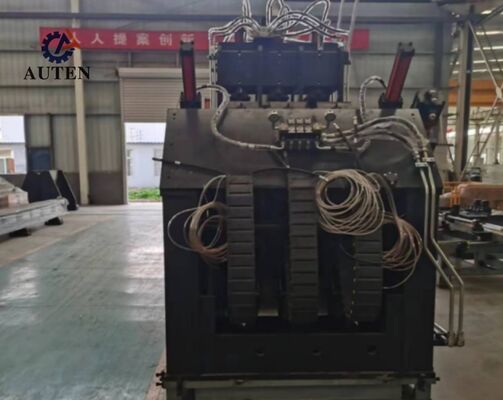

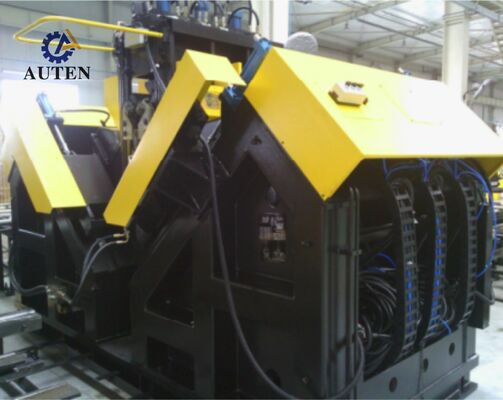

9 軸 CNC 角掘削機 空気原子化 乾燥内部冷却
製品紹介:
CNCアングル・スチール・ドリリング・マーキング・生産ラインは,電源送電塔製造に使用される大きな高強度アングル・スチール・プロファイルの加工用に特別に設計されています.すべての指定された穴の位置で正確な穴の位置と一貫した掘削品質を提供先進的な自動化技術を統合することで,システムは製造生産性を向上させ,手動操作と操作者の関与を最小限に抑えます.
主なパラメータ:
| モデル | ADM2532 |
| 角の大きさ (mm) | 100×100×10~250×250×32 |
| 最大空白の長さ (m) | 14 |
| 掘削スピンドルのコナー | BT2 医療 |
| 最大 掘削直径 (mm) | フ40 |
| 各側のドリル数 (pcs) | 3 (両側で合計6件) |
| 最大回転速度 (r/min) | 6000 |
| 最大切断速度 (m/min) | 200 |
| CNC軸 | 9 |
| バックマークの範囲 (mm) | 50-220 (ステップなし) |
| 最大角食速さ (m/min) | 40 |
| 標識力 (kN) | 1000/1200 |
| 文字群のQty | 4 |
| 各グループにおけるキャラクターのQty | 18 |
| 文字のサイズ (mm) | 14×10×19 |
| ドリルビットの冷却システム | 空気原子化 乾燥内部冷却 |
| プログラムモード | ローフティングソフトウェアや指示プログラム |
| 総寸法 (m) | 34×8×3 |
製品の特徴:
1生産ラインには,横向きの供給輸送機,回転式ロードラック,自動放出システム,精密な供給メカニズムで構成される自動化材料処理システムが含まれています.掘削とマークは連続的な生産プロセスに組み込まれていますこの配置により,手動による介入が大幅に削減され,労働需要も低下します.
2掘削システムは,内部冷却液の配送を特徴とする,台湾製の高精度BT40スピンドルで装備されており,信頼性の高い掘削精度と加工効率を提供します.6つのCNC制御ドリリングヘッドが設置されています.角鋼の各側に3つ配置されています.反対のドリリングヘッドは,同じ直径の穴を同時に処理し,角鋼フラングスの上縁から一貫した距離を維持することができます.
3操作ソフトウェアは,ユーザーフレンドリーなレイアウトとワークピース図の明確な可視化,操作と生産管理を簡素化した二言語の中国語/英語インターフェースを提供します.
4操作者は,作業部品の寸法,穴の直径,穴間隔を含む基本的なパラメータを入力して機械プログラムを生成することができます.穴の量代替として,CAD/CAM詳細化ソフトウェアを使用して設計データを加工ファイルに変換することができます. システムはTEKLAソフトウェアによって生成されたNC1ファイルもサポートします.エンジニアリング・デザインと生産プロセスの統合を容易にする.
5主要な水力,気力,電気コンポーネントは 評判の良いメーカーと 確立された産業ブランドから調達され 信頼性の高い動作,一貫したパフォーマンス,設備の使用寿命が延長される.
6システムには自動故障診断機能が組み込まれていて,機器の異常を効率的に特定し,故障排除を簡素化し,保守停止時間を短縮できます.
7剪定装置はオプションの配置として提供されています.生産ラインの加工能力を拡大する効率的な角度鋼の切断を提供するために設計されています.
これらの試料は,通常送電線塔の建設に使用されるアングル鋼のさまざまな標準仕様と穴配置を例示しています.設備の運用性能を評価するための 視覚的参照として使用者または検査者に使用されます設備が送電線塔の生産に必要な製造基準に適合しているか判断するための明確で測定可能な基準を提供します
超高電圧 (UHV) 送電線の建設において,送電塔が極端な天候条件やかなりの負荷に耐える場合,この設備は,塔の核心負荷構造を形成するアングル鋼部品の加工に決定的な役割を果たしています. 塔体,クロスアーム,および他の重要な構造要素に使用されるアングル鋼に,効果的に掘削とスタンプ操作を実行,正確な寸法精度と信頼性の高い接続性能を保証するその結果,電波塔の長期的構造的整合性や安定性において,その使用寿命全体に大きく貢献します.
