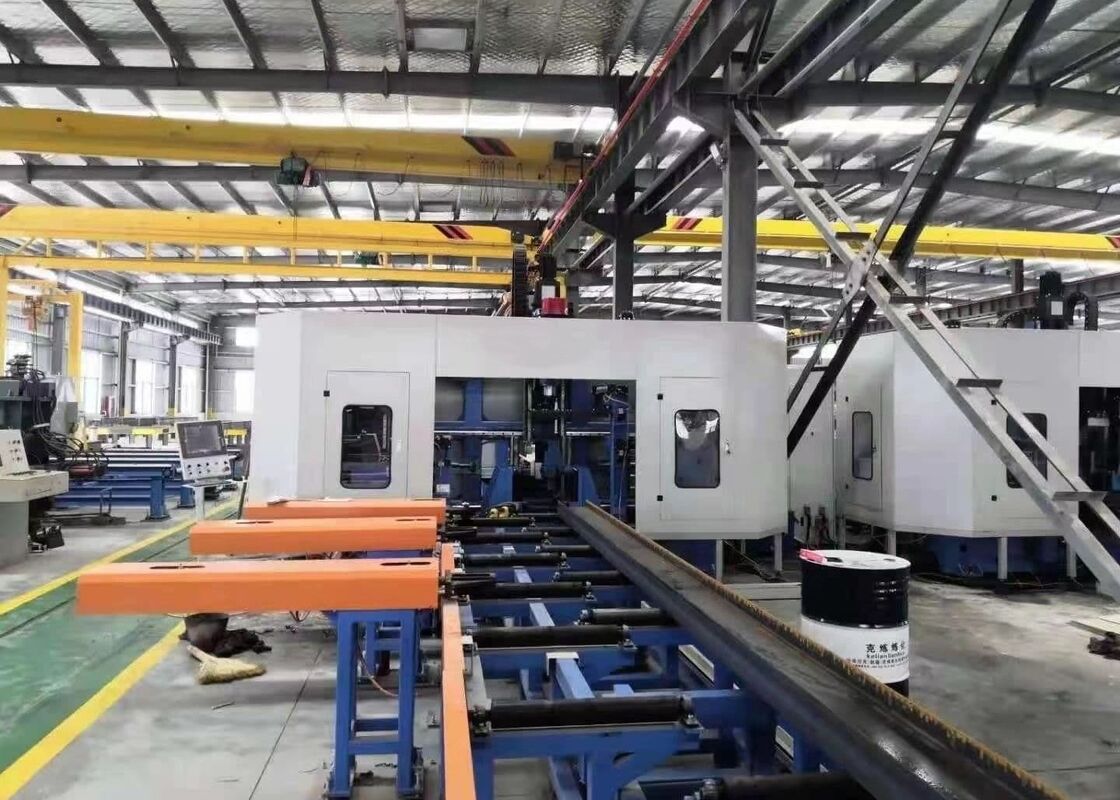

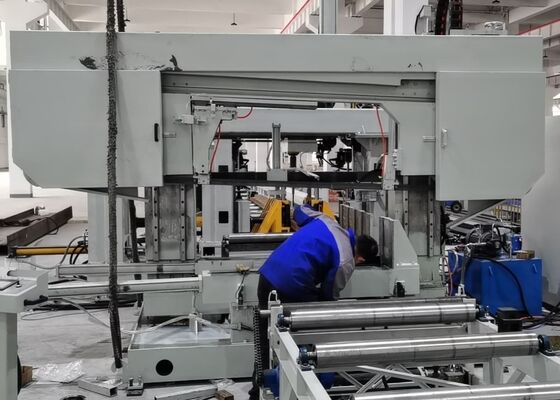

構造鋼材製造のための高精度CNCビーム掘削機
製品紹介:
CNCHビームドリリングマシンは,Hビーム,チャネル鋼,アングル鋼,および他の構造鋼プロファイルの精密ドリリング,タップ,マーク,およびスクリッピングのために特別に設計されています.商業用建物のための鉄鋼構造の製造に広く使用されています.駐車場,送電塔,格子構造,橋,そして様々な重鋼建築プロジェクト.
1高性能のCNC加工システム 構造鋼材製造産業向けに特別に設計された
2Hビームとチャネルセクションを同時に三面的に掘削することができ,優れた加工精度,プロセス一貫性,および高い生産効率を提供します.
3完全に自動化された材料の供給,位置付け,加工作業を実現するために7つのCNC制御軸を装備.
4. AutoCAD と DSTV ファイル形式と完全に互換性があり,エンジニアリング図の自動認識と加工プログラムの直接生成を可能にします.
製品パラメータ:
| モデル | BHD1000/3 |
| H 梁幅範囲 (mm) | 100~1000 |
| H 梁の高さの範囲 (mm) | 100〜500 |
| チャンネル鋼の幅範囲 (mm) | 100~1000 |
| チャンネル鋼の高さ範囲 (mm) | 100~250 |
| 作業部品の最大厚さ (mm) | 80 |
| 作業部品の最大長 (m) | 12 または 15 (オプション) |
| 掘削スピンQTY | 合計 3 スピンドル,上部ユニットに1 スピンドル,左側と右側 |
| スピンドルホールのコーナー | BT2 医療 |
| 最大掘削直径 (mm) | 40 |
| スピンドルモーターの電源 (kW) | 喜びを味わいましょう 15/11 |
| スピンドル速度 (r/min) | 100~3000 |
| スピンドルの加熱速度 (m/min) | 0~10 |
| X軸の給餌速度 (m/min) | 0~20 |
| ツールマガジン | 3 |
| ツールマガジン型と容量 | 列型,3x4 (オプション) |
| マッピングユニット (オプション) | ディスクタイプ,36文字,文字サイズ Φ10mm |
| CNCシステム | ドイツ語日本,中国 INVT |
| 冷却方法 | 噴霧冷却,内部冷却 + 外部冷却 |
| 機械の総サイズ (m) | 33×5.5×3くらい5 |
| 総電源 (kW) | 約60 |
| 上記のパラメータは,顧客の特定の要求に応じて調整および変更することができます. | |
製品の特徴:
1材料供給システムは,高性能サーボモーターで駆動されるCNC制御のクランプキャリッジを採用します.作業部位の迅速な輸送を保証し,機械加工サイクル全体で卓越した位置付け精度と繰り返し性を確保する.
23つの高速BT40精密スピンドルユニットは,Hビームセクションの3つの面を同時に加工するように配置されています.カービッドをスピンドルを通過した冷却液とスピンドル速度で最大3まで掘削するシステムでは,優れた掘削効率,優れた穴質,統合されたチェーン型チップコンベアを通して効果的なチップ除去が可能です.
3この機械には,内部および外部冷却液の供給をサポートする 最低量潤滑 (MQL) 冷却システムが搭載されています.各スピンドル組は,独立した外部噴霧ノズルと内部冷却液インターフェースを装備操作者が特定の加工要件に応じて内部冷却,外部冷却,または組み合わせた冷却モードを選択できるようにする.
4自動ツールチェンジャー (ATC) は,手動の助けなしで完全に自動ツール交換を行うために,変更時間を大幅に短縮し,機械の無効時間を最小限に抑えるために利用できます.生産効率を向上させる.
5精密サーボモーターで駆動され,マークディスクは自動的に36の選択可能な文字の中からインデックスします.迅速に提供鉄鋼構造部品の正確な繰り返し識別マーク
6. 自動的な書き込みとタップ機能は,従来の手動的な配置操作を排除します.書き込みユニットは,Hビームのフレンズと網の両方に溶接基準線を正確にマークします.トップ機能が直接構造部品にスレッド穴を生成する機械加工の精度を向上させ,労働力を削減し,製造効率を向上させる.
7材料の供給と加工中に,作業部品の持ち上げ,横の位置付け,クランプ,ロック,および解き放題はすべて水力的に動作します.この完全に水力的な作業保持システムは,安全な材料固定を保証絶妙な加工安定性,継続的な生産中に信頼性の高い性能.
8制御システムは,工業用コンピュータと PLC ベースの CNC プラットフォームを統合し,国際的に認められたメーカーからの高品質なコンポーネントを使用します.複数のプログラミング方法がサポートされています.AutoCAD,TEKLA Structures,DXF,DSTVファイルから生成された加工データは直接インポートでき,プログラミング手順を簡素化し,生産管理効率を改善します.

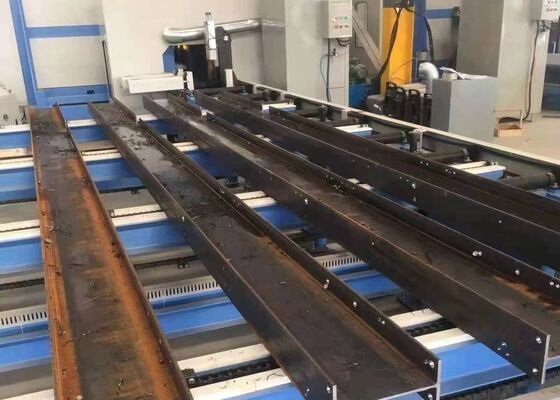

試作品には,様々な幅のフレンズと厚さのある標準のHビームサンプルと,異なる仕様のチャネル鋼のサンプルが含まれます.機械の加工性能を包括的に表示するこれらの代表的なサンプルは,正確な穴の位置,高品質のスローリングの穴,そして鋭い,明確に定義されたマーク結果を明確に示し,顧客,エンジニア,機器の加工精度を正確に評価するために,品質検査員処理の一貫性,そして実用的な運用条件下での全体的な生産の信頼性
高速CNCHビーム掘削,マーク,タッピング機械は,構造鋼材製造工場,橋工学,および他の重鋼鉄建設産業に広く適用されています.鉄鋼製造施設内装置は,高精度な掘削,タップ,マーク,Hビームの書き込みを施し,構造のフレーム,柱,サポートシステムに使用します.効率的な組み立てと信頼性の高い構造性能のために精密に加工された部品を供給する橋の建設プロジェクトでは,Hビームメンバーの精密加工を提供し,接続の精度,構造的整合性,長期の負荷負荷性能を改善します.高効率の機械加工を組み合わせることで優れた精度と信頼性の高い運用安定性により,この機械は近代的な鉄鋼構造の生産と大規模インフラストラクチャの建設のための理想的な製造ソリューションを提供します.
