商品の詳細:
お支払配送条件:
|
| 関数: | 掘削 | マックス。サイズ幅x高さ: | 700×500mm |
|---|---|---|---|
| 分サイズ幅x高さ: | 100×100mm | ビームの長さ: | 2000～12200mm |
| メインスピンドルモデル: | BT40 | モーター出力: | 11kw |
| 梱包の詳細: | 100〜3000 r/min | 穴径: | φ5?? φ30 mm |
| ハイライト: | 3 スピンドル CNC ボール盤、構造ビーム CNC ボール盤、11/15KW スピンドル CNC ボール盤,Structural Beam CNC Drilling Machine,11/15KW Spindle CNC Drilling Machine |
||

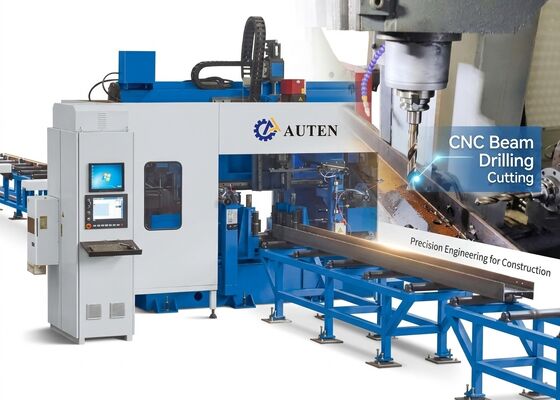

合計 3 スピンドル CNC構造ビーム掘削機械センター 11/15KW スピンドルモーターパワー
応用産業:
この特殊な機械は,Hビーム鋼の精密な掘削加工のために設計されています.高精度な掘削スピンドルで,作業部品の掘削作業を実行する鉄鋼構造製造産業に特化した高効率のコア加工装置として,建築工学に広く適用されますブリッジインフラストラクチャ,電力の送電塔,格子構造,その他の関連産業分野.
仕様:
| モデル | BHD700/3 |
| H 梁幅範囲 (mm) | 100~700 |
| H 梁の高さの範囲 (mm) | 100〜500 |
| チャンネル鋼の幅範囲 (mm) | 100~700 |
| チャンネル鋼の高さ範囲 (mm) | 100~250 |
| 作業部品の最大厚さ (mm) | 40 |
| 作業部品の最大長 (m) | 12 または 15 (オプション) |

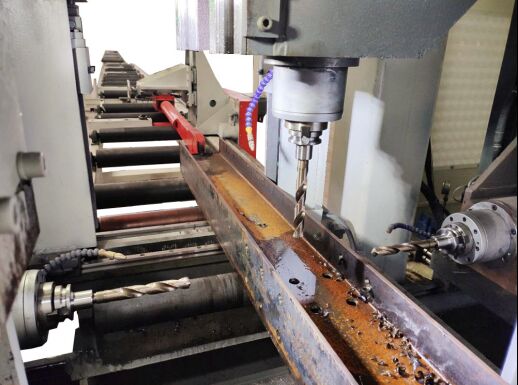

| 掘削スピンQTY | 合計 3 スピンドル,上部ユニットに1 スピンドル,左側と右側 |
| スピンドルホールのコーナー | BT2 医療 |
| 最大掘削直径 (mm) | 40 |
| スピンドルモーターの電源 (kW) | 喜びを味わいましょう 15/11 |
| スピンドル速度 (r/min) | 100~3000 |
| スピンドルの加熱速度 (m/min) | 0~10 |
| X軸の給餌速度 (m/min) | 0~20 |
| ツールマガジン | 3 |
| ツールマガジン型と容量 | 列型,3x4 (オプション) |
| マッピングユニット (オプション) | ディスクタイプ,36文字,文字サイズ Φ10mm |
| CNCシステム | ドイツ語日本,中国 INVT |
| 冷却方法 | 噴霧冷却,内部冷却 + 外部冷却 |
| 機械の総サイズ (m) | 33×5.5×3くらい5 |
| 総電源 (kW) | 約55歳 |
| 上記のパラメータは,顧客の特定の要求に応じて調整および変更することができます. | |
CNC 掘削機ラインの部品
このCNC掘削生産ラインは,主に主要な機械床,数値制御給餌ユニット,放出コンベヤー,冷却回路,水力装置パンネマティックセットアップ,潤滑モジュール,電気制御システムおよび残留物収集車.移動作業台メカニズムとマッチされた固定ベース構造を採用し,この生産セットアップは,完全な自動処理を実現するために3次元掘削機能をサポートします.高速で安定して信頼性の高い生産を実行する.
1メインマシンフレーム
基本マシンフレームは,基礎ベース,機械ベッド,移動スライドキャリッジ,スピンドルハウジングから組み立てられています上部固定装置と横側固定装置,線形ツール保管用マガジン高速切断過程で発生する切削負荷と機械的振動に逆らえる能力がある.このような固い構造設計は,機械の完全な作業サイクルを通して安定した加工精度を維持します.
2冷却装置
圧力空気と冷却液を混ぜた原子化霧冷却装置がドリルビットの温度制御に使用される.この冷却技術は,冷却液の低消費を含む顕著なメリットをもたらします効率が向上し,環境に優しい操作と切断器の磨きを軽減します.柔軟にスプレー位置を変更し,不間断に保証するためにスピンドルハウジングに調整可能な柔軟なスプレーノズルが搭載されています実行中にドリルビットの効率的な冷却
3潤滑装置
この装置では,自動集中給油と手動給油を統合した組み合わせた潤滑装置が採用されています.定量化オイル供給 指定された線形ガイドレールとトランスミッションリードスクリュー余分な潤滑位置には定期的な手動保守が必要です.

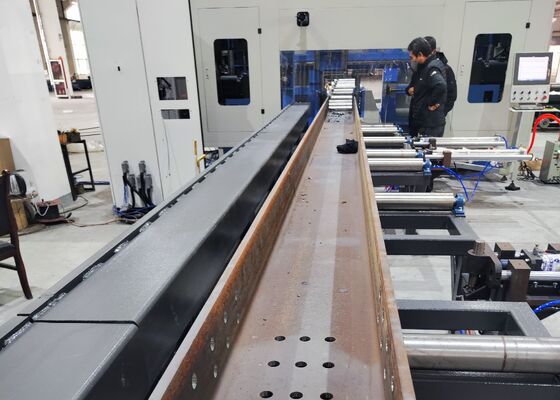

この精密機械ユニットは,Hビーム,チャネルスチール,および幅広い様々な鋼プロファイルの掘削,タップおよびマーク手順を実行するために特別に開発されています.多様な寸法仕様を持つワークピースを収容し,完全な生産ワークフロー全体で優れた加工精度と加工効率を維持することができます製品検証試験では,機能検証のために,異なるサイズのチャネル鋼サンプルとともに,変数的なフレンズ幅とウェブ厚さの標準Hビームサンプルを採用します.これらの試験部品は,穴の位置を正確に確認する装置の優れた性能を検証します精密なスレッドタップと整然としたインデントマークで,実際の作業シナリオの下で優れた精度と運用信頼性を全面的に検証します.
高速CNCHビーム掘削装置は,鉄鋼構造製造工場や橋工学のイニシアチブのためのコア加工機械として機能します.フレームや荷重を支えるH線部品の高精度加工を完了する橋の建設工事では,鉄鋼構造の精密でシームレスな組み立てのための堅牢な技術的前提を設ける.設備は,H型鋼に高精度な掘削を行い,全体的な構造的硬さを高め,完成した橋の長期的負荷耐性を保証します.驚くべき処理生産性のおかげで機械は重要なインフラ産業の強力な技術的なバックアップを提供し,関連する建設プロジェクトの予定通り進捗を保証するのに役立ちます.
