建設工学 橋梁 プロジェクト 機械 線 BT40 メイン スピンドル

建設工学橋梁プロジェクト使用 CNC ビームボール盤ライン BT40 主軸

アプリケーション業界:

この工作機械は、H 形鋼の穴あけ作業用に特別に設計されています。 3本の高速・高精度ドリリングスピンドルを採用し、ワークの穴あけ加工を行うため、優れた加工精度と使いやすい操作性を実現します。鉄骨構造業界の高効率の中核機器として、建設エンジニアリング、橋梁プロジェクト、送電鉄塔、格子枠組、およびその他の関連分野で広範囲に応用されています。

仕様:

CNCボール盤ラインのコンポーネント

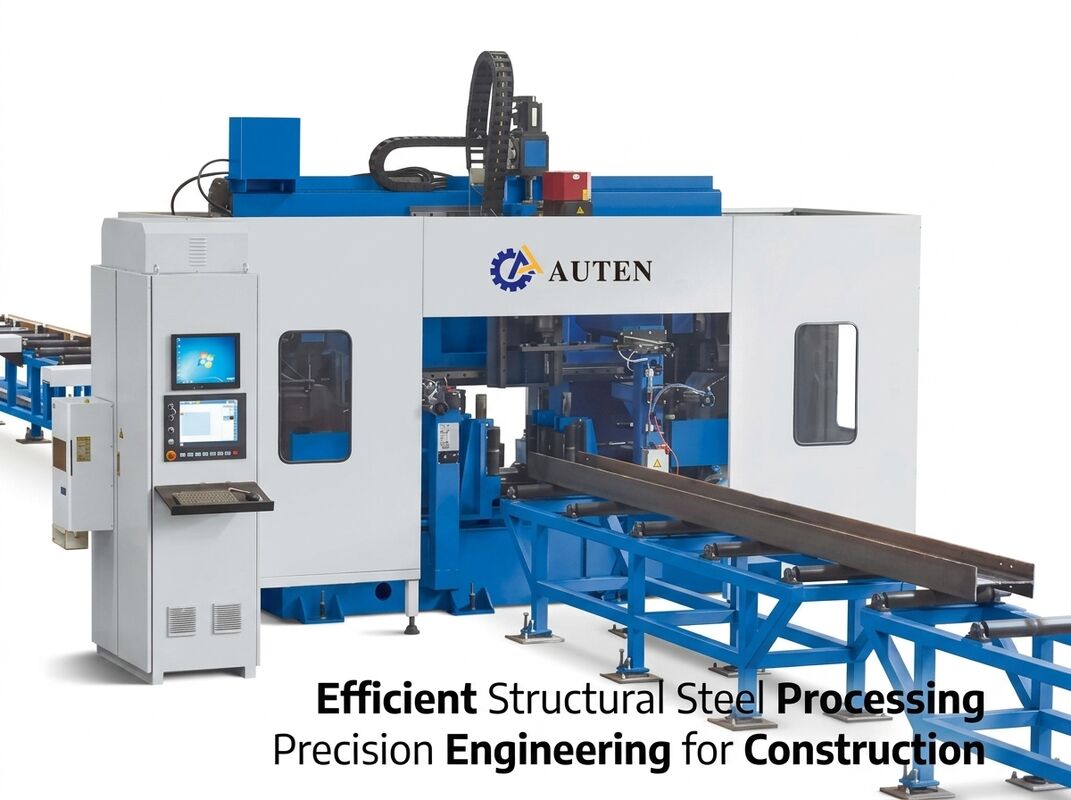

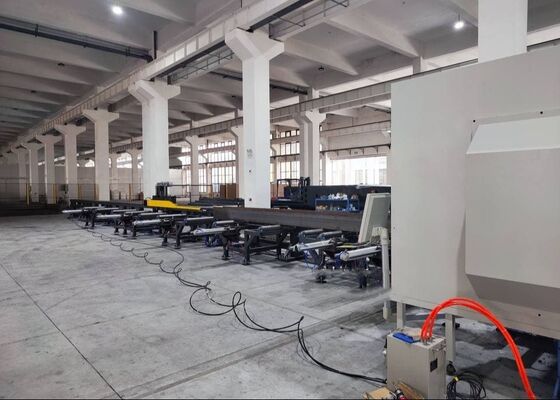

CNC ボール盤ラインは主に、メインマシンフレーム、CNC 送りシステム、送り出しコンベア、冷却システム、油圧システム、空圧システム、潤滑システム、電気システム、スクラップ材料収集カートなどの主要コンポーネントで構成されています。この生産ラインは、可動式のワーク搬送構造と組み合わせた固定ベッド設計を特徴としています。この構成により 3D 穴あけ機能が提供され、完全に自動化された生産プロセスが可能になり、効率的で一貫性のある信頼性の高い製造作業が保証されます。

1. 機械本体

機械本体は主にベース、ベッド、可動スライドテーブル、主軸台、上部プレス装置、側面プレス装置、列型工具マガジンから構成されます。このベッドは優れた剛性と安定性を特徴としており、高速加工中に発生する力や振動に耐えることができます。この構造的な堅牢性により、工作機械はすべての動作段階を通じて一貫した加工精度を維持できます。

2. 冷却システム

ドリルビットは、圧縮空気と冷却水を組み合わせたエアロゾル冷却システムを使用して冷却されます。この方法には、冷却剤の使用量が最小限に抑えられ、コスト効率が向上し、環境の持続可能性があり、ドリルビットの摩耗が軽減されるなどの利点があります。フレキシブル ノズルが主軸台に取り付けられているため、スプレー位置を簡単に調整して、動作中のドリル ビットの継続的かつ効果的な冷却を確保できます。

3. 潤滑システム

このシステムは、集中方式と手動方式の両方を統合したハイブリッド潤滑装置を利用しています。集中潤滑ユニットは、指定されたリニアガイドと親ネジに正確かつスケジュールされた潤滑を提供し、残りのすべての潤滑ポイントは手動で保守されます。

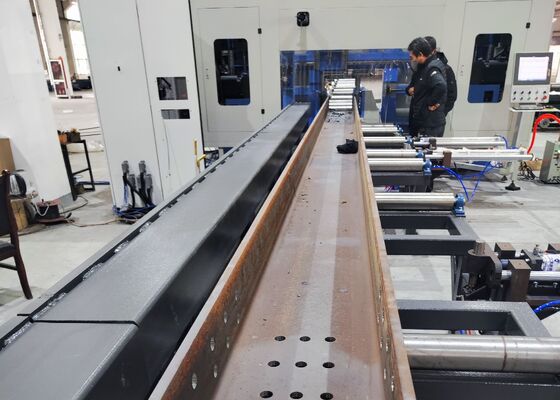

この工作機械は、H 形鋼、溝形鋼、その他のさまざまな鋼材の穴あけ、タッピング、マーキング作業用に特別に設計されています。加工サイクル全体を通じて高い精度と作業効率を維持しながら、さまざまな仕様の鋼部品に対応します。デモンストレーション セッションでは、標準的な H ビーム サンプル (さまざまなフランジ幅とウェブの厚さ) とさまざまな寸法のチャンネル鋼サンプルを使用して、機械の機能を効果的に紹介します。これらのデモンストレーション作品は、正確な穴の位置決め、正確なタップねじ、および明確に定義されたマーキング パターンを実現する機械の能力を明確に示しており、実際のアプリケーションにおける卓越した精度と信頼性を十分に実証しています。

高速 CNC H ビーム穴あけ機は、主に鋼構造物の製造ワークショップや橋梁建設プロジェクトで使用されます。鉄骨構造の作業場では、骨組みや支持要素に使用される H 形鋼の精密機械加工を実行し、鉄骨構造の正確かつ安定した組み立てのための信頼できる基盤を提供します。橋梁建設用途では、H 形鋼に高精度の穴あけ加工を実行し、構造の完全性を高め、橋の長期荷重に耐える能力を確保します。その卓越した運用効率により、これらの重要なインフラ分野に信頼できる技術サポートが提供され、スムーズかつタイムリーなプロジェクトの実行が促進されます。
