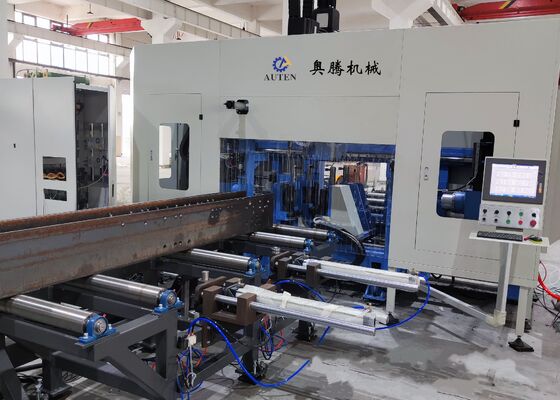

モデル BHD700 Cnc I ビーム 掘削 切断 機械 ライン Φ5 ̇φ30mm メイン スピンドル 穴 直径

型式 BHD700 CNC Iビームドリリング切断機 ライン φ5～φ30mm 主軸穴径

アプリケーション業界:

この工作機械は、H 形鋼の穴あけ作業用に特別に設計されています。ワークピースの穴あけを実行する 3 つの高速高精度穴あけスピンドルを備え、優れた加工精度を実現し、ユーザーフレンドリーな操作を容易にします。鉄骨構造業界における重要な高効率資産として、建設プロジェクト、橋梁エンジニアリング、送電鉄塔、格子枠組、およびその他の関連分野で広範囲に応用されています。

仕様:

CNCボール盤ラインのコンポーネント

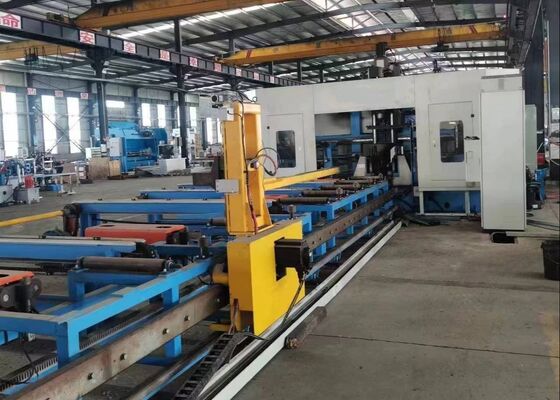

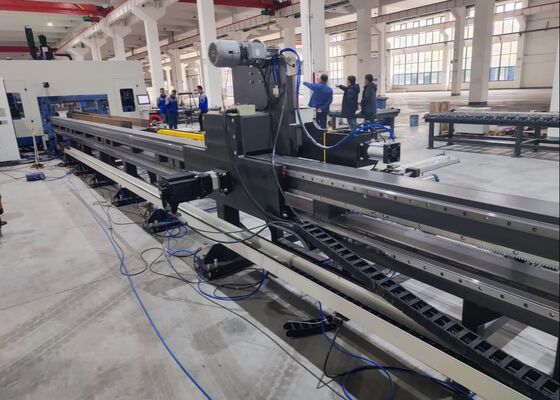

CNC ボール盤ラインは主に、メインマシンフレーム、CNC 送り機構、アウトフィードコンベア、冷却ユニット、油圧システム、空圧システム、潤滑システム、電気システム、スクラップ材料回収カートなどの重要なコンポーネントで構成されています。この生産ラインは、固定ベッド構成と可動ワーク支持構造を採用しています。この構成によって提供される 3D 穴あけ機能により、完全に自動化された生産ワークフローが可能になり、効率的で一貫した製造パフォーマンスが保証されます。

1. 機械本体

機械本体は主にベース、ベッド、可動スライドテーブル、主軸台、上クランプ装置、横クランプ装置、列型工具マガジンから構成されます。ベッドの剛性と安定性に優れ、高速加工時に発生する力や振動に耐えることができます。この構造的な堅牢性により、機械は動作のすべての段階を通じて一貫した加工精度を維持できます。

2. 冷却システム

ドリルビットは、圧縮空気と冷却水を組み合わせたエアロゾル冷却技術によって冷却されます。この方法には、クーラント消費量の削減、費用対効果の向上、環境への配慮、ドリルビットの摩耗の最小化などの利点があります。柔軟なノズルが主軸台に取り付けられているため、スプレー位置を簡単に調整できるため、動作中ずっとドリルビットの継続的な冷却が保証されます。

3. 潤滑システム

このシステムは、集中潤滑と手動潤滑を統合したハイブリッド構成を利用しています。集中潤滑ユニットは、指定されたリニアガイドと親ネジに一貫した測定された潤滑を提供し、残りのすべての潤滑ポイントは手動で保守されます。

この工作機械は、H 形鋼、チャンネル鋼、およびその他の幅広い鋼製ワークピースの穴あけ、タッピング、およびマーキング作業用に特別に設計されています。加工サイクル全体を通じて高い精度と運用効率を維持しながら、さまざまな仕様の鋼製コンポーネントに対応します。デモンストレーション セッションでは、標準の H ビーム サンプル (フランジ幅とウェブの厚さが異なる) とさまざまな寸法のチャンネル鋼サンプルを使用して、機械の性能を効果的に展示します。これらのデモンストレーション作品は、正確な穴の位置決め、滑らかなタップねじ、明確なマーキングパターンを実現する機械の能力を明確に示しており、実際のアプリケーションにおける卓越した精度と信頼性を十分に実証しています。

高速 CNC H ビームボール盤は、主に鋼構造物の製造設備や橋梁建設プロジェクトで使用されています。鉄骨構造の作業場では、骨組みや支持構造に使用される H 形鋼の精密機械加工を行い、鉄骨構造の正確かつ安定した組み立てのための信頼できる基盤を提供します。橋梁建設用途では、H 形鋼に高精度の穴あけ加工を実行し、橋梁の構造的堅牢性を高め、長期の荷重に耐える能力を確保します。その卓越した運用効率により、これらの重要なインフラ分野に信頼できる技術サポートが提供され、プロジェクトのスムーズかつタイムリーな実行が促進されます。
