CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
|
商品の詳細:
お支払配送条件:
|
| 状態: | 新しい | マックス。サイズ幅x高さ: | 500×500mm |
|---|---|---|---|
| 分サイズ幅x高さ: | 100×100mm | ビームの長さ: | 2000年13000mm |
| チャネルスチール: | 10＃～40＃ | メインスピンドルモデル: | BT40 |
| モーターパワー: | 11kw | 梱包の詳細: | 100〜3000 r/min |
| ハイライト: | メタル切断Hビーム掘削機,CNC H形鋼ドリルマシン,55kW パワー H ビーム 掘削機 |
||

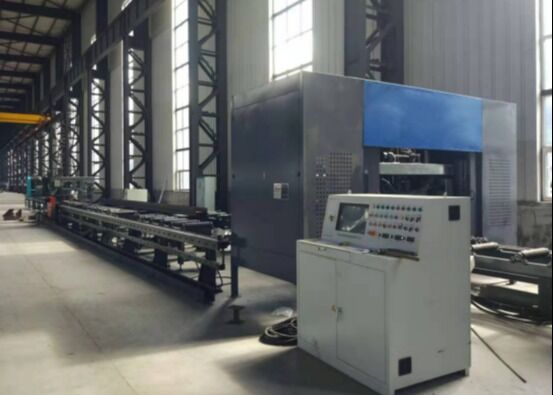

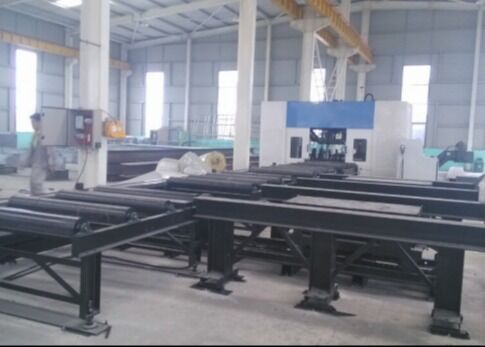

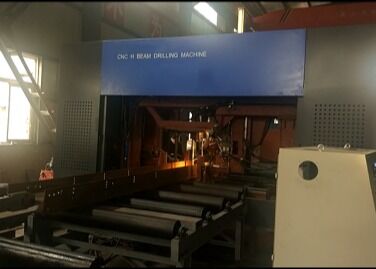

鉄鋼構造 Cnc H ビーム 金属切断 PLC モーター ベアリング 55kW パワー CNC 掘削機
適用:
このCNCプレートパンシング,掘削,マークする機器は,特にH切断鋼を含む,様々な種類の鋼の掘削,タッピング,マーク,スコア操作を実行するために設計されています.チャンネル鋼鉄鋼は,建物建設,ガレージ建設,塔製造,グリッド構造工学などの鉄鋼構造産業に広く使用されています.
仕様:
|
モデル |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
H 梁の幅 範囲(mm) |
100〜500 | 100~700 | 100~1000 | 100~1250 |
|
H 梁の高さ 範囲(mm) |
100〜500 | 100〜500 | 100〜500 | 100~600 |
|
チャンネル鋼 幅範囲(mm) |
100〜500 | 100~700 | 100~1000 | 100~1250 |
|
チャンネル鋼 高さ範囲(mm) |
100~250 | 100~250 | 100~250 | 100~300 |
|
マックス. 工品 厚さ(mm) |
40 | 40 | 80 | 80 |
|
マックス. 工品 長さ (m) |
12 または 15 (オプション) | |||
|
掘削スペンダル- 待って |
合計で3つのスピンドル,上部ユニットに1つのスピンドル,左側 そして右側分類して |
|||
|
スピンドルホール 角型 |
BT2 医療 | BT2 医療 | BT2 医療 | BT2 医療 |
|
マックス.掘削 直径 (mm) |
40 | 40 | 40 | 40 |
|
スピンドルモーターパワー (kW) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
スピンドル速度 (r/min) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
スピンドル給餌 スピード(m/min) |
0~10 | 0~10 | 0~10 | 0~10 |
|
X軸の給餌スピード (m/min) |
0~40 | 0~20 | 0~20 | 0~20 |
|
道具のQty雑誌 |
3 | 3 | 3 | 3 |
|
ツール誌 タイプ容量 |
列型,3x4 (オプション) | |||
|
標識単位(選択可能) |
ディスクタイプ,36文字,文字サイズ Φ10mm |
|||
| CNCシステム |
ドイツ,日本,中国 INVT |
|||
| 冷却方法 | 噴霧冷却,内部冷却 + 外部冷却 | |||
|
総体サイズ (m) |
32×5×3くらい5 | 33×5.5×3くらい5 | 33×5.5×3くらい5 | 33×6×3くらい5 |
| 総電源 (kW) | 約55歳 | 約55歳 | 約60 | 約60 |
上記のパラメータは,顧客の特定の要求に応じて調整および変更することができます.
1鉄鋼構造物産業のための重要な特殊な掘削ソリューションです
2Hビームとチャネル鋼の3つの表面を同時に穴を開けることができ,高精度と効率性を提供します.
3自動,精密なフィードと位置付けを可能にする7つのCNC軸で装備されています.
4AUTOCADとDSTVの作業部品の図解を認識し,加工プログラムに変換することができる.
製品の特徴
1. 液圧ディスクマークシステムはオプションの機能として利用できます. ディスクは,サーボモーターを使用して位置付けられ,36文字まで迅速にマークすることができます.
2自動書き込みとタップ機能は,従来の手動書き込みプロセスを置き換えています.Hビームフレンズと網の後の溶接操作のためのプレート位置をマークするために,スクリッピングツールは使用されています精度を向上させながら,時間と労働を短縮する.Hビームのフレンズや網にもタッピングを行うことができ,生産効率を大幅に向上させる.
3給餌と加工中に作業部品を固定し,また,断面的にクランプを上げ,横向きにクランプを押し,クランプを固定し,解き放つ.すべては水力システムによって管理されていますプロセス全体で機器の信頼性の高い動作を保証します.
4制御システムは中央コンピュータとPLCで構成され,主要なコンポーネントは著名な国際ブランドから調達されています.複数のプログラミング方法をサポートします.操作者が様々なプログラムを簡単に修正し編集できるようにする第三者のAutoCADまたはTEKLA Structuresシステムによって生成されたDXFおよびDSTVファイルを含む構造設計データは,シームレスにインポートできます.
標識,標識,標識,標識,標識, and shearing machine effectively showcases its processing capabilities by working with standard H-beam samples (featuring various flange widths and web thicknesses) as well as channel steel samples of different sizesこの示範で提示されたサンプルから,精密な穴の位置付け,滑らかなタップスレッド,明確なマークパターンにより,実用的なアプリケーションの設定で高い精度と信頼性を完全に証明します..
高速CNCHビーム掘削,マーク,シーリングマシンは主に鉄鋼構造製造ワークショップや橋建設プロジェクトで使用されています.フレームやサポートシステムで使用されるHビームに精密加工を行う橋の建設において,Hビームを高精度で掘削する.橋の構造的整合性を向上させるだけでなく,長時間の負荷にも耐えられるようにしますこの機械は,高い運用効率により,これらの重要なインフラ部門に信頼性の高いサポートを提供し,関連プロジェクトのスムーズな進行を保証します.
