商品の詳細:
お支払配送条件:
|
| H ビーム幅範囲(mm): | 100~1000 | H ビーム高さ範囲 (mm): | 100~500 |
|---|---|---|---|
| 溝形鋼幅範囲(mm): | 100~1000 | 溝形鋼の高さ範囲(mm): | 100~250 |
| 最大。ワーク厚さ(mm): | 80 | 最大。ワーク長さ(m): | 12 または 15 (オプション) |
| スピンドルホールテーパー: | BT40 | 最大穴あけ径(mm): | 40 |
| ハイライト: | CNC H ビーム掘削マーキング装置、ビーム用 CNC 掘削機、3D CNC ビーム掘削機,Cnc Drilling Machine For Beams,3D CNC Beam Drilling Machine |
||

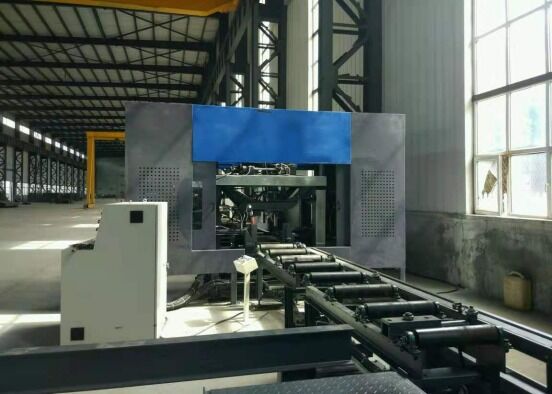

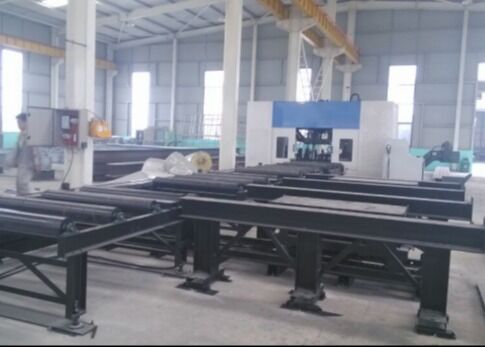

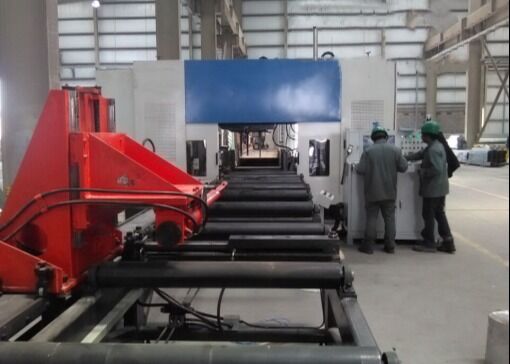

モデル BHD1000/3 ビームのためのCNCドリリングマシン CNC H 3D ビームドリリングマーク機器
製品紹介:
CNC H ビーム 掘削機は,H 形鋼,チャネル鋼,角鋼,および他の金属材料を掘削,タップ,マーク,スコアするために特別に設計されています.鋼鉄構造産業で広く使用されています建築物,ガレージ,塔,グリッド構造を網羅するアプリケーションです.
1鉄筋の構造の建設に不可欠で専門的な掘削ソリューションです
2H梁とチャネルの3つの表面で同時に穴を掘り出し,卓越した精度と生産性を提供します
3完全に自動化され,正確なフィードと位置付けのために7つのCNC軸を装備.
4AUTOCADとDSTVの作業部品の図面と互換性があり,それらを加工プログラムにシームレスに変換します.
製品パラメータ:
| モデル | BHD1000/3 |
| H 梁幅範囲 (mm) | 100~1000 |
| H 梁の高さの範囲 (mm) | 100〜500 |
| チャンネル鋼の幅範囲 (mm) | 100~1000 |
| チャンネル鋼の高さ範囲 (mm) | 100~250 |
| 作業部品の最大厚さ (mm) | 80 |
| 作業部品の最大長 (m) | 12 または 15 (オプション) |
| 掘削スピンQTY | 合計 3 スピンドル,上部ユニットに1 スピンドル,左側と右側 |
| スピンドルホールのコーナー | BT2 医療 |
| 最大掘削直径 (mm) | 40 |
| スピンドルモーターの電源 (kW) | 喜びを味わいましょう 15/11 |
| スピンドル速度 (r/min) | 100~3000 |
| スピンドルの加熱速度 (m/min) | 0~10 |
| X軸の給餌速度 (m/min) | 0~20 |
| ツールマガジン | 3 |
| ツールマガジン型と容量 | 列型,3x4 (オプション) |
| マッピングユニット (オプション) | ディスクタイプ,36文字,文字サイズ Φ10mm |
| CNCシステム | ドイツ語日本,中国 INVT |
| 冷却方法 | 噴霧冷却,内部冷却 + 外部冷却 |
| 機械の総サイズ (m) | 33×5.5×3くらい5 |
| 総電源 (kW) | 約60 |
| 上記のパラメータは,顧客の特定の要求に応じて調整および変更することができます. | |
製品の特徴:
1ビームサーガの給餌システムは,高速な操作と正確な位置位置付けを保証する,CNC制御のキャリークランプと給餌メカニズムで装備されています.
2Hビームの3つの面を掘り出すために3つのBT40高速スピンドルが利用されています.カービッドのドリルビットで装備されているこれらのスピンドルでは,最大3000RPMの回転速度を達成できます.この配置は,高い加工効率と優れた掘削性能を保証します掘削過程で生成されるチップは,チェーン型チップコンベアによって効果的に除去されます.
3CNC ビームドリルラインの冷却システムは霧冷却技術を使用し,内部および外部冷却機能を兼ね備えています.各ドリリングスピンドルユニットは,別々の外部冷却ノイズと内部冷却コネクタを装備内部冷却と外部冷却の両方が,要求に応じて独立または同時に使用できます.
4自動ツールチェンジャー (ATC) システムは,手動ツール交換の必要性をなくして,顧客の仕様に合わせてカスタマイズしてインストールできます.この機能は,ダウンタイムを大幅に最小限に抑え,運用効率を向上させる.
5梁掘削機は,オプションとして水力ディスクマークシステムで装備することができます.ディスクは,サーボモーターによって配置され,最大36の異なる文字の効率的なマークが可能になります.
6. 自動シートとタップ機能は,従来の手動シート方法に置き換えます.シートツールを使用して,Hビームのフレンズと網の後の溶接のためにプレートの位置をマークします.時間を節約し,正確性を向上させるHビームのフレンズと網にもタッピング操作を行うことができ,生産効率を大幅に向上させる.
5梁掘削機は,オプションとして水力ディスクマークシステムで装備することができます.ディスクは,サーボモーターによって配置され,最大36の異なる文字の効率的なマークが可能になります.
6. 自動シートとタップ機能は,従来の手動シート方法に置き換えます.シートツールを使用して,Hビームのフレンズと網の後の溶接のためにプレートの位置をマークします.時間を節約し,正確性を向上させるHビームのフレンズと網にもタッピング操作を行うことができ,生産効率を大幅に向上させる.
標識,標識,標識,標識,標識, and shearing machine effectively showcases its processing capabilities using standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different dimensionsこの示範で提示されたサンプルは,精密な穴の位置付け,清潔なスレッド,具体的な応用シナリオにおける高精度と信頼性を徹底的に示す.
高速CNCHビームドリリング,マーク,シーリングマシンは,主に鉄鋼構造の製造工場と橋建設プロジェクトで使用されています.フレームやサポートシステムで使用されるHビームに精密な処理を行う橋の建設では,この機械はHビームに高精度な掘削作業を行います.橋の構造的整合性を強化し,長時間負荷に耐えられる能力を確保するこの機械は高効率で これらの重要なインフラ部門に信頼性の高いサポートを提供し,関連プロジェクトのシームレスな進展に貢献します.
