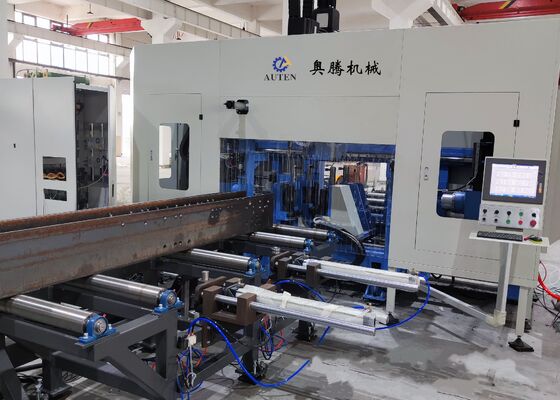

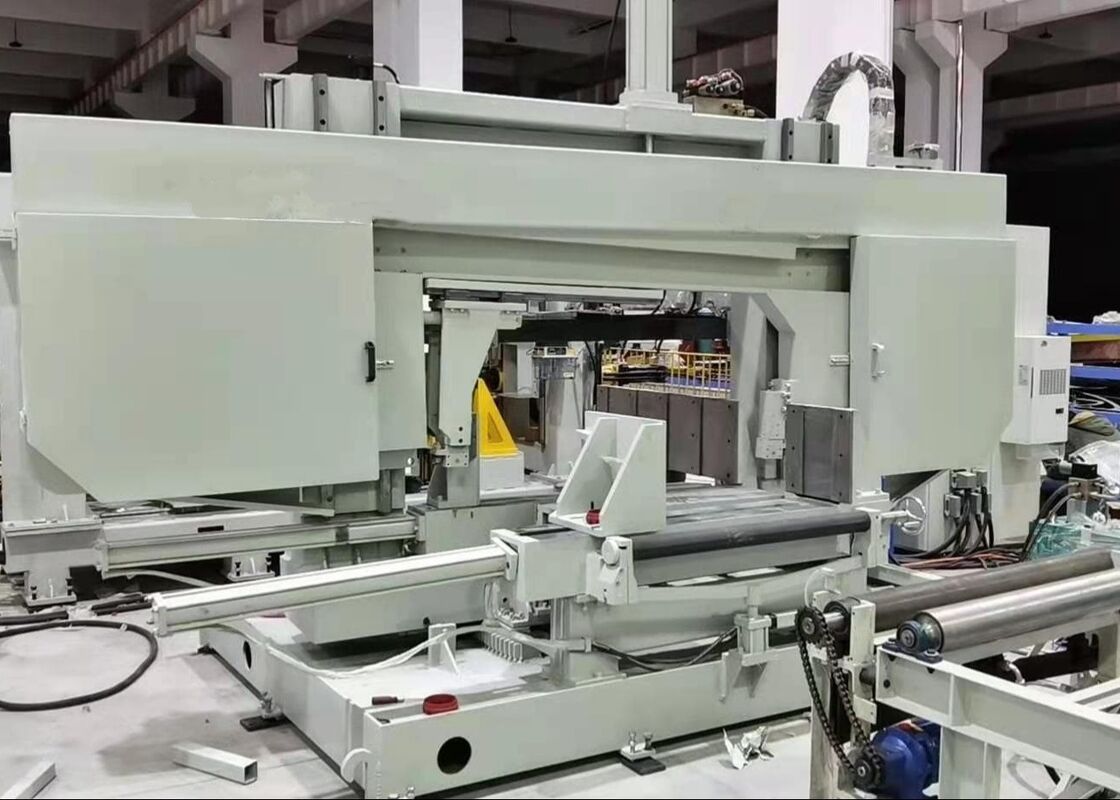

建設エンジニアリング CNC H ビーム掘削およびフライス盤 橋梁エンジニアリング

建設エンジニアリング CNC H形鋼穴あけ・フライス盤 橋梁エンジニアリング

製品紹介:

BHDシリーズは、幅1250mm、高さ600mmまでの梁に対応する穴あけソリューションです。主にH形鋼、溝形鋼、アングル鋼、角形鋼管の穴加工に使用されます。3つの主軸の位置決めと送りはすべてサーボモーターで駆動されます。減速機駆動の主軸、サーボモーター駆動の送り、CNC台車による送り出しが特徴です。この機械は、建設、橋梁製作、その他の関連分野で広く使用されています。

製品構成情報:

用途:

この機械は主にH形鋼、溝形鋼、箱形鋼の穴あけに使用され、鋼構造製作、建設、橋梁、立体駐車場などの産業で広く利用されています。7軸CNC形鋼3D穴あけ機は、7つのサーボモーターを使用して、2つの垂直方向、1つの水平方向、1つの縦方向の正確な穴あけ位置決めを実現し、3つの主軸のサーボ駆動送りを行います。機械は3つの穴あけ面を備え、各面に1つの穴あけ主軸が装備されています。各穴あけ主軸は周波数変換モーターで駆動され、主軸はサーボ制御送りを提供します。穴径1mmで、ワークピースの3つの側面すべてに1回のパスで穴を加工し、高効率と正確な穴位置決めを保証します。この機械は、鋼構造製作業界の品質基準を維持するために不可欠です。

CNC梁穴あけラインの主な特徴:

1. 入側コンベア＆送り台車 – 高速、信頼性、高精度
2. オプションの横コンベア＆積載システム – 高効率
3. オプションのディスクマーキングユニット – 38種類のマーキング文字を自動選択
4. 穴あけユニット – 各主軸はX軸方向に520mmまで自由に移動可能

5. 機械本体 – 強固な構造、高剛性、優れた安定性
6. 電気システム – 使いやすいプログラミングと操作、NC1、DXF、DSTV CAMファイルとの互換性
7. 油圧ユニット＆冷却システム – 梁の油圧クランプと空冷システム/エアコン

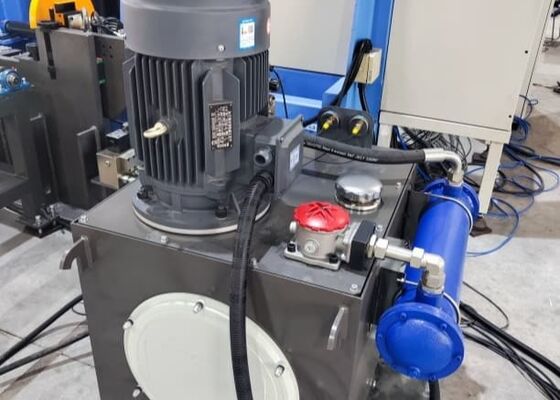

8. 油圧ステーション – 水冷システムを装備

コールドプロセッシング: H形鋼穴あけ機は、鋼材形材の接続プレートに穴パターンをあけるために使用されます。

全体構造: 外側のシャフトはサーボモーターで駆動され、高精度リニアガイドで案内され、全体的な操作精度を保証します。

送りローラーフレーム: 5セットのローラーラック、無動力ローラー、サイドポジショニングホイールで構成される送りローラーフレームは、シンプルな構造、簡単な操作、高い送り精度、優れた効率を備えています。

完成ワークピース保管エリア: ワークピースは穴あけユニットから供給され、モーター駆動のパワーカーシステムとチェーンで搬送されます。完成品は4セットのトロリーを使用して直接保管されます。

自動送り: インテリジェントクランプシステムは手作業を軽減します。トロリートラックには精密ガイドレールとラックが装備されており、安定した正確な送りを保証します。

簡単な操作: システムはオンラインおよびオフラインのプログラミング方法をサポートしています。外部情報はUSBドライブ経由で交換できます。TEKLA 3DソフトウェアおよびDSTVファイルと互換性があり、加工プログラムを直接エクスポートできます。

サンプルデモンストレーションセッション中、CNC梁および板金穴あけ、マーキング、シャーリング機は、異なるフランジ幅とウェブ厚さの標準H形鋼サンプル、および異なるサイズの溝形鋼サンプルを処理する際の加工能力を効果的に強調します。これらのデモンストレーションで展示されたサンプルは、機械の正確な穴位置決め、きれいなねじ切り、明確で正確なマーキングパターンの達成能力を明確に示しており、これにより実際のアプリケーションにおける優れた精度と信頼性を徹底的に実証しています。

この機械は主にH形鋼および溝形鋼の高速穴加工に使用されます。サーボモーター駆動の主軸、CNCシステムによる制御、CNC台車による送り出しが特徴で、高効率と高精度を両立しています。建設、橋梁建設、その他の関連分野で広く使用されています。
