商品の詳細:
お支払配送条件:
|
| 状態: | 新しい | マックス。サイズ幅x高さ: | 1250×600mm |
|---|---|---|---|
| 分サイズ幅x高さ: | 200×75mm | 最大ビーム長: | 12000mm |
| 主要な紡錘: | 3 | メインスピンドルモデル: | BT40 |
| モーターパワー: | 3*11kw | 梱包の詳細: | 200~3000 r/min |
| ハイライト: | CNC H形鋼ドリルマシン,金属用3Dバンドソー,保証付きCNCビーム切断機 |
||
産業 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械 機械
製品紹介:

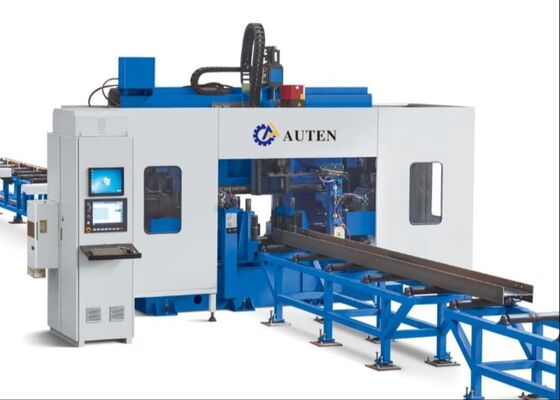

BHDシリーズの機械は,幅1250mm×高さ600mmまでのビームのための掘削機械である.この機械は主にHビーム,チャネルビーム,アングルおよび長方形チューブ上の穴を処理するために使用されます.位置付けサーボモーターで駆動される. サーボモーターで駆動されるスピンドル,サーボモーターで駆動され,CNCキャリッジで供給され,建設で広く使用されています.ブリッジ産業及びその他の産業
製品構成情報:
| Hビームパラメータ | 最大 サイズ 幅 × 高さ | 1250×600mm | |
| サイズ 幅 × 高さ | 200×75mm | ||
| マックス 梁長さ | 12000mm | ||
| メインスピンドル | QTYは | 3 | |
| モデル | BT2 医療 | ||
| モーターパワー | 3×11 kW | ||
| スピンドル速度 | 200~3000回転/分 | ||
| 最大 穴の直径 | φ40 mm | ||
| モーターパワー | 給水サーボモーターの電源 | 2×3 kW | |
| 位置付けサーボモーターの電源 | 2×3 kW | ||
| 処理精度 | 穴の距離偏差 | 1メートル以内の2つの穴 | ±05 |
| 許容される偏差値は,穴距離の1メートルごとに ±0.2mm増加し,最大値は ±2mmを超えない. | |||
| 末期手数値偏差 | ±1.0 mm | ||
| 水力系 | 液圧ポンプの圧力 | 7 MPa | |
| オイルポンプのモーターパワー | 7kW | ||
| 電気システム | 制御方法 | PLC | |
| CNC軸数 | 7 | ||
| 総サイズ (L x W x H) | 32000×6200×4000 | ||
適用可能:

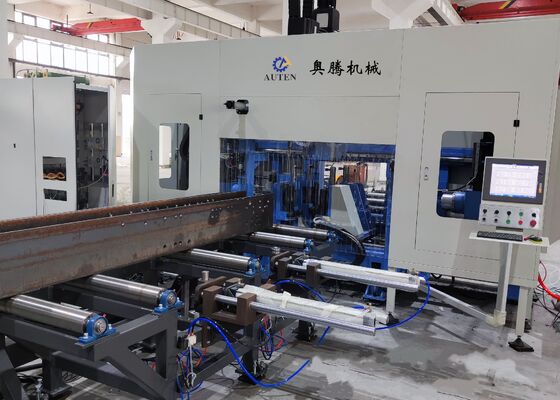

この機械は主にHビーム,チャネル鋼,箱ビームを掘削するために使用され,鋼鉄製造ビル,橋,三次元ガレージ,その他の産業で広く使用されています.7軸のCNCセクションの鋼3Dドリリングマシンは,7つのサーボモーターを採用し,2つの垂直方向にドリリング位置付けを実現, 1 つの水平方向と1 つの縦方向と3つのスピンドルからのサーボ供給. 3つの掘削表面があり,それぞれに1つの掘削スピンドルがあります.各表面に 1 つのドリリングスピンドルが周波数変換モーターで駆動される掘削スピンドルは,サーボフィードリング掘削スピンドルです. 工材の穴直径が1であるとき,作業部品の3つの側面の穴は,一度にマシンを通過した後で処理することができます高効率で高穴位置精度で,鋼鉄製造製造業の品質を確保するために不可欠な機械です.
CNC ビームドリリングラインの主な特徴:
1. 供給コンベヤー & 給餌キャリッジ - 迅速,信頼性 & 精度
2トランスバースコンベヤーとロードシステムのオプション-高効率
3. ディスクマークのオプション ユニット-38 マーク文字 自動選択
4. 掘削ユニット-各スピンドル520mm以内にX軸で自由に移動
5機械体 強い構造,高硬さ,高安定性
6. 電気システム- 簡単なプログラミングと操作,NC1,DXFDSTV CAMファイルを読む
7水力装置と冷却システム-ビームと冷却システム/エアコンのための水力クランプ
8液圧ステーションは水冷却を選択します.
冷凍加工:Hビーム掘削機は,鋼材プロフィール接続プレートの穴のグループ掘削に使用されます.
総構造:外部の軸は,サーボモーターによって動かし,全体的な動作の精度を確保するために,正確な線形ガイドによって導かれます.

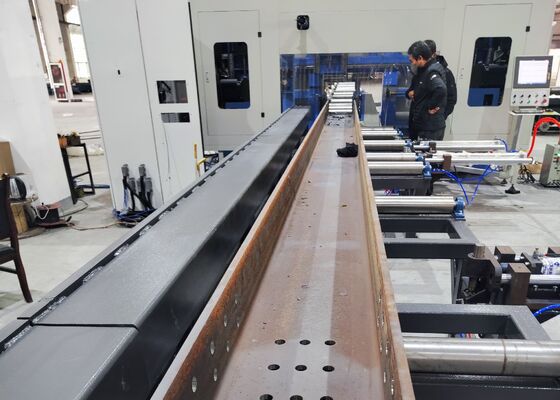

FEED ROLLER FRAME: 主に5組のロールラック,無動力ロール,横位置輪から構成されています. シンプルな構造,シンプルな操作,高いフィード精度,高効率.
完成した作業場 貯蔵場: 掘削装置から作業部位を供給し,その後モーターとチェーンで駆動される電動ローラーで,完成した製品が4組の車輪で直接貯蔵されます.
自動給餌:インテリジェントな絞り込み,労働省エネ. トロリートラックには精密なガイドレールとラックが使用され,給餌は安定し正確です.
簡単な操作:オンラインおよびオフラインプログラミング方法;Uディスクを通じて外部情報交換;TEKLA3次元ソフトウェアDSTVファイル,直接輸出処理プログラムをサポートする.
試作品のデモセッションでは,CNCビームとシート金属の掘削,マーク, and shearing machine effectively illustrates its processing capabilities when handling standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different dimensionsこのデモで提示されたサンプルでは,精密な穴の配置,クリーンなタップスレッド,そして明確に定義されたマークパターンを達成する機器の能力がはっきりと示されています.実践的な応用シナリオにおいて,その卓越した正確性と信頼性を徹底的に証明する.
この機械は主に高速でHビーム,チャネルビームの穴を処理するために使用されます. それはスピンドルサーボモーター,CNCシステムによる制御,およびCNCキャリによってインフィードを採用します.高精度で建築,橋,その他の産業で広く使用されています
