CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
|
商品の詳細:
お支払配送条件:
|
| H ビーム幅範囲(mm): | 100~1000 | H ビーム高さ範囲 (mm): | 100~500 |
|---|---|---|---|
| 溝形鋼幅範囲(mm): | 100~1000 | 溝形鋼の高さ範囲(mm): | 100~250 |
| 最大。ワーク厚さ(mm): | 80 | 最大。ワーク長さ(m): | 12 または 15 (オプション) |
| スピンドルホールテーパー: | BT40 | 最大穴あけ径(mm): | 40 |

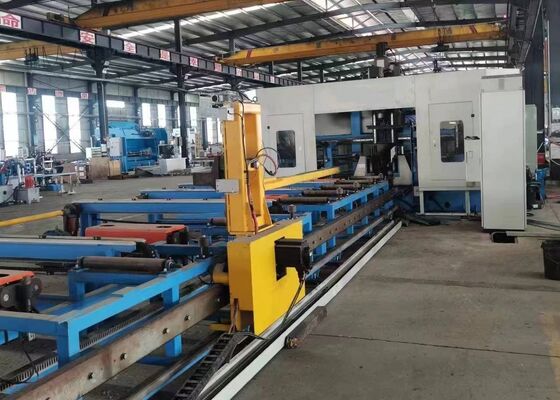

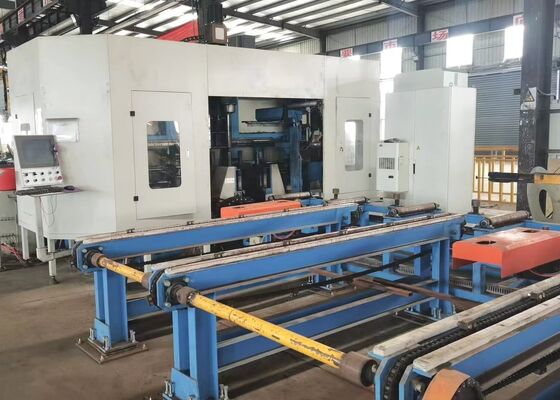

新型CNCHビーム掘削機 鉄鋼建設用 11/15KW スピンドルモーターパワー
製品紹介:
CNC H ビームドリリング機械は主にH 形鋼,チャネル鋼,角鋼,および他の金属材料のドリリング,タップ,マーク,スコアのために設計されています.鋼鉄構造産業で広く使用されています建物,ガレージ,塔,グリッド構造のアプリケーションを含む.
1鉄鋼構造の建設のための重要な特殊な掘削ソリューションです
2Hビームとチャネルの3つの表面を同時に穴を開けることができ,高精度と効率を保証します.
37つのCNC軸で装備され,完全に自動化され,正確なフィードと位置付けが可能になります.
4AUTOCADとDSTVの作業部品の図面と互換性があり,作業プログラムに簡単に変換できます.
製品パラメータ:
| モデル | BHD1000/3 |
| H 梁幅範囲 (mm) | 100~1000 |
| H 梁の高さの範囲 (mm) | 100〜500 |
| チャンネル鋼の幅範囲 (mm) | 100~1000 |
| チャンネル鋼の高さ範囲 (mm) | 100~250 |
| 作業部品の最大厚さ (mm) | 80 |
| 作業部品の最大長 (m) | 12 または 15 (オプション) |
| 掘削スピンQTY | 合計 3 スピンドル,上部ユニットに1 スピンドル,左側と右側 |
| スピンドルホールのコーナー | BT2 医療 |
| 最大掘削直径 (mm) | 40 |
| スピンドルモーターの電源 (kW) | 喜びを味わいましょう 15/11 |
| スピンドル速度 (r/min) | 100~3000 |
| スピンドルの加熱速度 (m/min) | 0~10 |
| X軸の給餌速度 (m/min) | 0~20 |
| ツールマガジン | 3 |
| ツールマガジン型と容量 | 列型,3x4 (オプション) |
| マッピングユニット (オプション) | ディスクタイプ,36文字,文字サイズ Φ10mm |
| CNCシステム | ドイツのシメンス日本 パナソニック 中国 INVT |
| 冷却方法 | 噴霧冷却,内部冷却 + 外部冷却 |
| 機械の総サイズ (m) | 33×5.5×3くらい5 |
| 総電源 (kW) | 約60 |
| 上記のパラメータは,顧客の特定の要求に応じて調整および変更することができます. | |
製品の特徴:
1軸材割れ機の補給メカニズムは,高速運転と正確な位置付けを保証する,CNC制御のキャリークランプと補給システムを組み込みます.
2Hビームの3つの表面を掘り出すために3つのBT40高速スピンドルが使用されます.カービッドのドリルビットで装備されているスピンドルは,最大3000RPMの回転速度を達成できます.優れた加工効率と優れた掘削性能を保証する掘削中に発生するチップは,チェーン型チップコンベアによって効果的に除去されます.
3CNC ビームドリルラインの冷却システムは,内部および外部冷却機能を兼ね備える霧冷却技術を使用します.各ドリリングスピンドルユニットは,専用の外部冷却ノズルと内部冷却コネクタを装備内部冷却と外部冷却は,独立または同時に使用できます.運用上の必要に応じて.
4自動ツール交換 (ATC) システムは,手動ツール交換の必要性をなくして,顧客の仕様に従ってインストールすることができます.この機能は停電時間を大幅に短縮し,全体的な運用効率を向上させます.
5. ビーム掘削機は,オプションとして水力ディスクマークシステムで装備することができます.ディスクは,サーボモーターによって正確に配置されます.最大36文字を素早くマークできる.
6. 自動シートリングとタップ機能は,従来の手動シートリングプロセスを置き換えています.シートリングツールは,Hビームのフレンズと網の後の溶接のためにプレートの位置をマークするために使用されます.時間を節約し,正確性を向上させるさらに,Hビームのフレンズと網にタップ操作を実行することができ,生産効率を大幅に高めることができます.
7工件を詰め込み,加工する際のCNCビームドリルマシンでの詰め込みプロセスクランプの固定と解き放題は,水力システムによって完全に自動化されています.この装置は,プロセス全体を通して信頼性と一貫性のある動作を保証します.
8制御システムは中央コンピュータとPLCで構成され,主要なコンポーネントは有名な国際ブランドから調達されています.システムは複数のプログラミング方法をサポートします.操作者が様々なプログラムを簡単に編集できるようにする第三者のAutoCADまたはTEKLA Structuresシステムによって生成されたDXFおよびDSTVファイルなどの構造設計データは,シームレスにインポートできます.

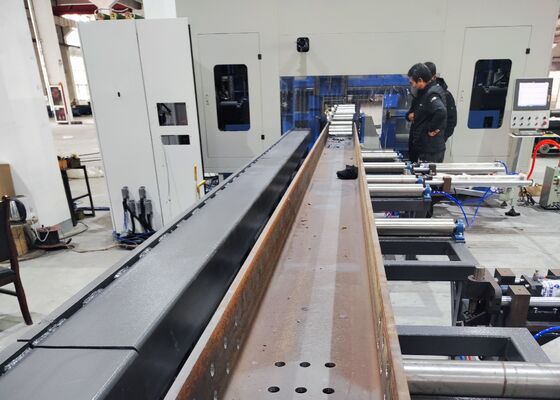

標識,標識,標識,標識,標識, and shearing machine effectively showcases its processing capabilities using standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesこの実験で示されたサンプルは,機械が穴を正確に位置付け,スレッドをきれいにタップし,具体的な応用シナリオにおける高精度と信頼性を徹底的に証明する.
高速CNCHビーム掘削,マーク,シーリングマシンは主に鉄鋼構造製造工場や橋建設プロジェクトで使用されています.フレームや支架システムで使用されるHビームに精密な処理を行う橋の建設では,この機械はHビームに高精度な掘削作業を行います.橋の構造的整合性を強化し,長時間負荷を背負う能力を確保するこの機械は,その卓越した運用効率により,これらの重要なインフラ部門に信頼性の高いサポートを提供し,関連プロジェクトのスムーズな進展を推進します.
