CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
|
商品の詳細:
お支払配送条件:
|
| 状態: | 新しい | マックス。サイズ幅x高さ: | 1250×600mm |
|---|---|---|---|
| 分サイズ幅x高さ: | 200×75mm | 最大ビーム長: | 12000mm |
| 主要な紡錘: | 3 | メインスピンドルモデル: | BT40 |
| モーターパワー: | 3*11kw | 梱包の詳細: | 200~3000 r/min |

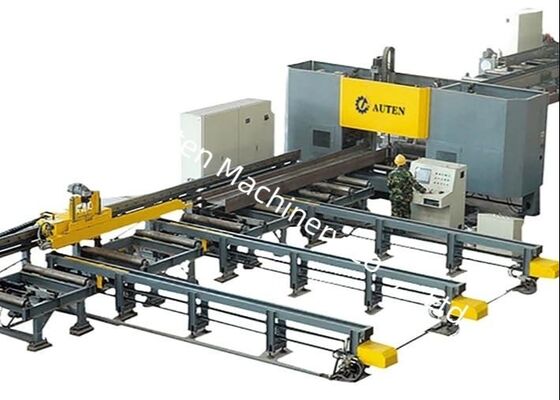

7 CNC軸 産業 鋼鉄 CNC 金属 Cnc 3D H I ビーム 掘削 切断 機械 PLC 制御
製品紹介:
この機械加工センターは Hビームの掘削作業のために 特別に設計されています優れた効率で作業部件を掘削する卓越した加工精度と直感的な操作機能を提供するこの機器は,鉄鋼構造業界の重要な高性能ソリューションです.建設工学などの重要な分野に広く適用されています橋のインフラストラクチャ 塔の塔の生産 ネットワーク構造のプロジェクト
製品構成情報:
| Hビームパラメータ | 最大 サイズ 幅 × 高さ | 1250×600mm | |
| サイズ 幅 × 高さ | 200×75mm | ||
| マックス 梁長さ | 12000mm | ||
| メインスピンドル | QTYは | 3 | |
| モデル | BT2 医療 | ||
| モーターパワー | 3×11 kW | ||
| スピンドル速度 | 200~3000回転/分 | ||
| 最大 穴の直径 | φ40 mm | ||
| モーターパワー | 給水サーボモーターの電源 | 2×3 kW | |
| 位置付けサーボモーターの電源 | 2×3 kW | ||
| 処理精度 | 穴の距離偏差 | 1メートル以内の2つの穴 | ±05 |
| 許容される偏差値は,穴距離の1メートルごとに ±0.2mm増加し,最大値は ±2mmを超えない. | |||
| 末期手数値偏差 | ±1.0 mm | ||
| 水力系 | 液圧ポンプの圧力 | 7 MPa | |
| オイルポンプのモーターパワー | 7kW | ||
| 電気システム | 制御方法 | PLC | |
| CNC軸数 | 7 | ||
| 総サイズ (L x W x H) | 32000×6200×4000 | ||
製品の特徴
1この3DHビーム掘削と切断機械は主にメインマシンボディ,CNC給餌システム,材料輸送機,電気システム,水力システム,冷却システムから構成されています.潤滑システムこの機械は,固定ベッド構造と移動可能な作業部品の設定を備えており,大規模なHビームの加工に最適です.継続的な生産作業をサポートし,高度な自動化によって区別されます..
2掘削機械のボディには床,CNCスライディングテーブル組成,サポート装置,上圧圧装置,横圧圧装置,検出システムが含まれます.CNC スライディングテーブル部品には固定側が含まれます特別にHビーム掘削作業のために設計された,滑りテーブル組成は,滑りプレート,滑りテーブルベース,スピンドルヘッドストック高速機械スフィンダ ツールシリンダー 変頻モーター 伺服モーター 線形ガイド リードスクリュー
3.CNC給餌システムは,ブレーキ,ギア,ラック,サーボモーター,減速機,および操作器から構成されています. サーボモーターは,X軸に沿ってHビームの動きを容易にするために操作器を動かす.正確な給餌と作業部品の正確な位置付けを可能にします.
4材料コンベアーは,インフィードコンベアとアウトフィードコンベアの両方で構成されています.インフィードコンベアには,コンベアブレーキット,サポートロール,横押し装置が含まれています.特別にプロファイリングされた鋼の空白を輸送するために設計されたもの材料のフィードリングプロセスを完了するために,CNCフィードリングシステムと連携して作業する.材料のチャネルブラケットとサポートロールから成る完成品の輸送に専念しています
5. 冷却システムは,内部および外部冷却方法の両方を利用し,油霧を使用して掘削孔を冷却します.このアプローチは,冷却液の消費量の削減を含むいくつかの利点を提供します.費用効率を向上させる掘削機の磨きを最小限に抑える
6液圧システムは,上部プレッシング装置,横部プレッシング装置,ツールシリンダー,その他の関連部品に電力を供給します.
7パネウマティックシステムは,操作機,試験シリンダー,および同様の機器に電力を供給するように設計されています.
8潤滑システムは,集中式と手動式の潤滑方法の組み合わせを使用します.中央化潤滑は主に主要線形ガイドとリードスクリューのタイミングと正確な潤滑に使用されます..
9. 機械ツールの制御システムはホストコンピュータ,PLC,および他の関連部品で構成されています. ** プログラミング方法:** 処理プログラムは,USBインターフェイスまたはキーボードを通じてCAD図面または処理パラメータを入力することによって生成されますこれらのプログラムは,部品番号に基づいて,いつでも保存,取得,表示,送信することができます.機械ツールは,個々の加工パラメータの手動調整と制御を可能にするだけでなく,処理シーケンス全体の完全に自動制御をサポート.

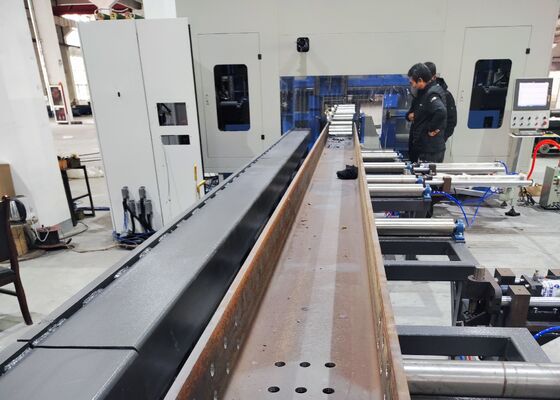

試作品のデモセッションでは,CNCビームとシート金属の掘削,マーク, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesこの実験で紹介された標本から,この装置が正確に穴を配置し,スムーズにスナップする糸,そして明確に定義されたマークパターンを達成する能力が明確に示されています.リアルなアプリケーションのシナリオで,その高い精度と信頼性を完全に実証.
高速CNCHビーム掘削,マーク,シーリングマシンは,主に鉄鋼構造製造工場と橋建設プロジェクトで使用されています.フレームや支柱構造に使用されるHビームの精密加工を可能にします橋の建設では,この装置はHビームに高精度な掘削作業を行う.橋の構造的整合性を向上させるだけでなく,長時間負荷にも耐えられるようにしますこの機械は,例外的な運用効率を備えて,これらの重要なインフラ部門に信頼性の高いサポートを提供し,関連プロジェクトのシームレスな進展を保証します.
