商品の詳細:
お支払配送条件:
|
| 状態: | 新しい | マックス。サイズ幅x高さ: | 500×500mm |
|---|---|---|---|
| 分サイズ幅x高さ: | 100×100mm | ビームの長さ: | 2000年13000mm |
| チャネルスチール: | 10＃～40＃ | メインスピンドルモデル: | BT40 |
| モーターパワー: | 11kw | 主軸速度: | 100〜3000 r/min |

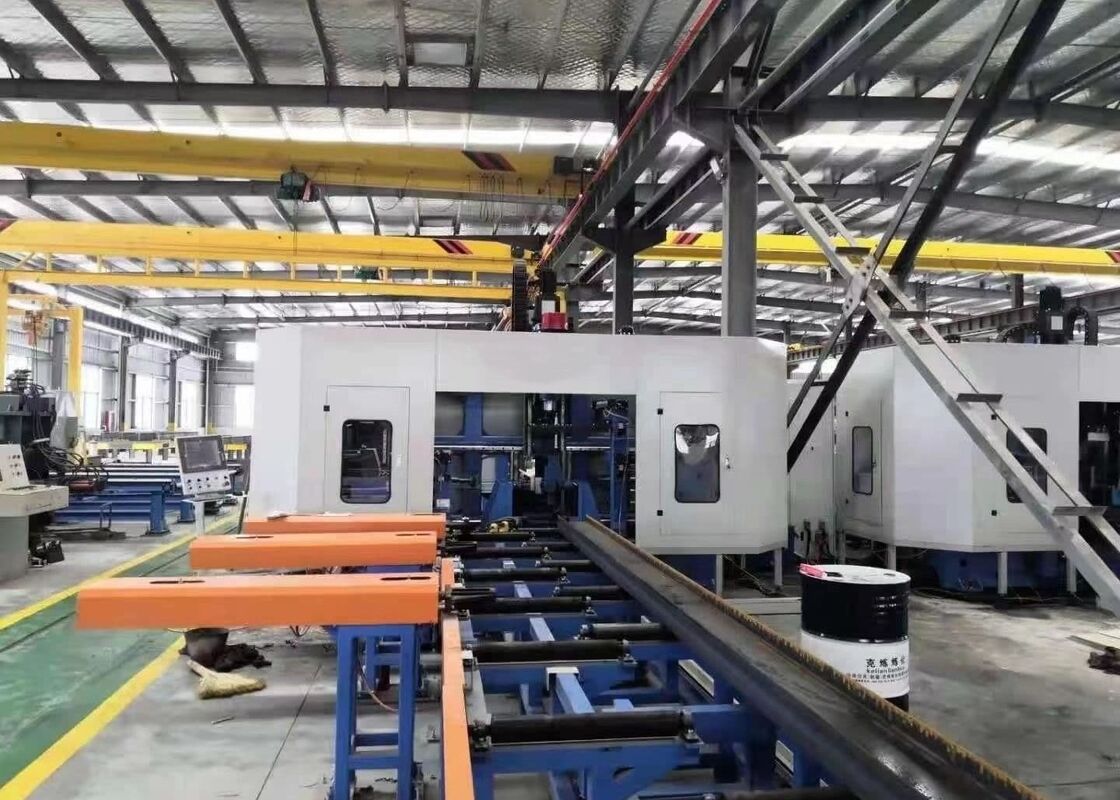

40mm 作業部件厚さ CNC 3D H ビーム 掘削 切毛機 55KW 電力
適用:
主にH型鋼,チャネル鋼,角鋼,および他の種類の鋼を掘削,タップ,マーク,スコアするために使用されます.鋼鉄構造に関与する産業にわたってその応用は広く建設,ガレージ,塔,グリッドフレームワークを含む.
仕様:
|
モデル |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
H 梁の幅 範囲(mm) |
100〜500 | 100~700 | 100~1000 | 100~1250 |
|
H 梁の高さ 範囲(mm) |
100〜500 | 100〜500 | 100〜500 | 100~600 |
|
チャンネル鋼 幅範囲(mm) |
100〜500 | 100~700 | 100~1000 | 100~1250 |
|
チャンネル鋼 高さ範囲(mm) |
100~250 | 100~250 | 100~250 | 100~300 |
|
マックス. 工品 厚さ(mm) |
40 | 40 | 80 | 80 |
|
マックス. 工品 長さ (m) |
12 または 15 (オプション) | |||
|
掘削スペンダル - 待って |
合計 3 スピンドル,上部ユニットに1 スピンドル,左側と右側 |
|||
|
スピンドルホール 角型 |
BT2 医療 | BT2 医療 | BT2 医療 | BT2 医療 |
|
マックス.掘削 直径 (mm) |
40 | 40 | 40 | 40 |
|
スピンドルモーター パワー (kW) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
スピンドル速度 (r/min) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
スピンドル給餌 スピード(m/min) |
0~10 | 0~10 | 0~10 | 0~10 |
|
X軸の給餌 スピード(m/min) |
0~40 | 0~20 | 0~20 | 0~20 |
|
道具のQty 雑誌 |
3 | 3 | 3 | 3 |
|
ツール誌 タイプ容量 |
列型,3x4 (オプション) | |||
|
標識単位 (選択可能) |
ディスクタイプ,36文字,文字サイズ Φ10mm |
|||
| CNCシステム |
ドイツのシメンス,日本のパナソニック,中国のINVT |
|||
| 冷却方法 | 噴霧冷却,内部冷却 + 外部冷却 | |||
|
機械全体 サイズ (m) |
32×5×3くらい5 | 33×5.5×3くらい5 | 33×5.5×3くらい5 | 33×6×3くらい5 |
| 総電源 (kW) | 約55歳 | 約55歳 | 約60 | 約60 |
上記のパラメータは,顧客の特定の要求に応じて調整および変更することができます.
1鉄鋼構造物建設産業のための基本的および特殊な掘削機械
2高精度と効率でHビームとチャネルの3つの表面を同時に穴を掘る.
37つのCNC軸で装備され,自動で精密なフィードと位置付けを可能にします.
4AUTOCADとDSTV部品の図解を認識し,加工プログラムに変換する能力.
製品の特徴
1給餌システムは,高速な速度と正確な位置付け精度を保証する,CNCキャリ clampingと給餌を使用します.
2Hビームの3つの表面を掘り出すために3つのBT40高速スピンドルが利用されています.このシステムは,カービッドのドリルビットを使用し,スピンドルの回転速度は3000rpmまで達します.これは,高い加工効率と優れた掘削性能をもたらします掘削中に生成されるチップは,チェーン型チップコンベアヤーによって効率的に除去されます.
3冷却システムは霧冷却を利用し,内部と外部の両方の冷却能力を提供します.各ドリリングスピンドルユニットは,独自の外部冷却ノイズと内部冷却コネクタを装備内部冷却と外部冷却は独立または同時に使用できます.
4自動ツールチェンジャー (ATC) システムは,手動ツール交換の必要性をなくし,時間節約と運用効率を向上させる,顧客の要求に応じてカスタマイズすることができます..
標識,標識,標識,標識,標識, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesこの試作品では,精密な穴の位置付け,クリーンなスレッド,実践的な応用における高精度と信頼性を完全に示しています.
高速CNCHビーム掘削,マーク,シーリングマシンは主に鉄鋼構造の製造と橋の建設プロジェクトに使用されています.フレームや支架システムで使用されるHビームの精密処理を行う橋の建設では,Hビームを高精度で掘削します.橋の構造的整合性を強化するだけでなく 長期にわたる負荷にも耐えられるようにしますこの機械は,高効率の運用により,重要なインフラ部門に信頼性のあるサポートを提供し,関連プロジェクトのスムーズな進行を保証します.
