CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
|
商品の詳細:
お支払配送条件:
|
| 状態: | 新しい | マックス。サイズ幅x高さ: | 1250×600mm |
|---|---|---|---|
| 分サイズ幅x高さ: | 200×75mm | 最大ビーム長: | 12000mm |
| 主要な紡錘: | 3 | メインスピンドルモデル: | BT40 |
| モーターパワー: | 3*11kw | 主軸速度: | 200~3000 r/min |
| ハイライト: | 機械用 機械用 機械用 機械用 機械用,40mm 径の穴を掘る機械,鋼構造CNCドリルマシン |
||

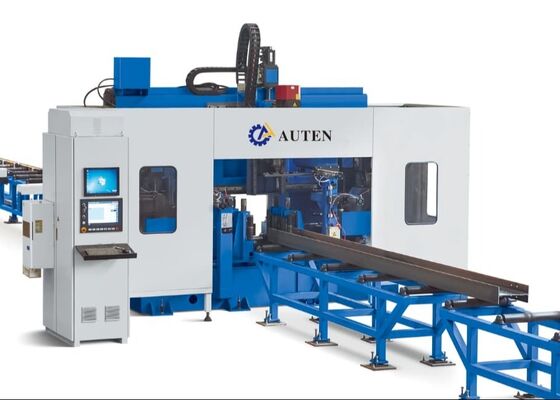

CNC ビーム 掘削 機械 BT40 スピンドル 40mm 穴直径 鋼筋構造の用途
適用:
この機械加工センターは,特にHビームの掘削作業のために設計されています.特殊な効率で作業部位に掘削を行います優れた加工精度とユーザーフレンドリーな操作能力を誇るこの機器は,鉄鋼構造産業における重要な高性能ソリューションとして機能しています.建設工学を含む主要な分野に広く使用されています橋のインフラストラクチャ 塔の塔の生産 ネットワーク構造のプロジェクト
仕様:
| Hビームパラメータ | 最大 サイズ 幅 × 高さ | 1250×600mm | |
| サイズ 幅 × 高さ | 200×75mm | ||
| マックス 梁長さ | 12000mm | ||
| メインスピンドル | QTYは | 3 | |
| モデル | BT2 医療 | ||
| モーターパワー | 3×11 kW | ||
| スピンドル速度 | 200~3000回転/分 | ||
| 最大 穴の直径 | φ40 mm | ||
| モーターパワー | 給水サーボモーターの電源 | 2×3 kW | |
| 位置付けサーボモーターの電源 | 2×3 kW | ||
| 処理精度 | 穴の距離偏差 | 1メートル以内の2つの穴 | ±05 |
| 許容される偏差値は,穴距離の1メートルごとに ±0.2mm増加し,最大値は ±2mmを超えない. | |||
| 末期手数値偏差 | ±1.0 mm | ||
| 水力系 | 液圧ポンプの圧力 | 7 MPa | |
| オイルポンプのモーターパワー | 7kW | ||
| 電気システム | 制御方法 | PLC | |
| CNC軸数 | 7 | ||
| 総サイズ (L x W x H) | 32000×6200×4000 | ||
製品の特徴
1この3DHビーム掘削と切断機械ツールは,主にメインマシンボディ,CNC給餌システム,材料輸送機,電気システム,水力システム,冷却システムから構成されています.潤滑システム固定床構造と移動可能な作業部品のセットアップを用いて,この機械ツールは大規模なHビームの加工に非常に適しています.継続的な生産作業を可能にし,高度な自動化が特徴です..
2. 掘削機械のボディは,ベッド,CNCスライディングテーブルアセンブリ,サポート装置,上圧圧装置,横圧圧装置,検出装置で構成されています.固定側を含むCNC滑りテーブルの部品特別にHビーム掘削作業のために設計された,スライドテーブル組は,スライドプレート,スライドテーブルベースで構成されています.スピンドルヘッドストック高速の機械スピンドル ツールのシリンダー 変頻モーター サーボモーター 線形ガイドとリードスクリュー
3. CNC配給システムは,ブレーキ,ギア,ラック,サーボモーター,減速機,操作機から構成されています. サーボモーターは,HビームのX方向運動を実現するために操作機を動かす.Hビームの供給と作業部品の正確な位置付けを可能にする.
4材料コンベアーは,インフィードコンベアとアウトフィードコンベアに分かれています.インフィードコンベアーは,コンベアブラケット,サポートロール,横押し装置で構成されています.特にプロファイリングされた鋼の空白を輸送するために設計されたもの, Y方向の位置付けを達成し,材料のフィードプロセスを完了するためにCNCフィード装置と協力します.供給コンベアーは,材料のチャネルブレーケットとサポートロールで構成されています.完成品の輸送のために使われます.
5. 冷却システムは,内部および外部冷却方法を採用し,油霧を活用して掘削孔を冷却します.その利点には,コスト効率を支える冷却液の容量が減少しています.環境持続可能性掘削具の磨きを最小限に抑える
6液圧システムは,上部プレッシング装置,横部プレッシング装置,ツールシリンダー,その他の関連部品に電力を供給する責任を負います.
7パネウマティックシステムは,操作機,試験シリンダー,および同等の機器に電力を供給するように設計されています.
8潤滑システムは,集中潤滑と手動潤滑の組み合わせを使用します.中央化潤滑は主に主要な線形ガイドとリードスクリューのタイミングと定量化潤滑に使用されます..
9. 機械ツールの制御システムはホストコンピュータ,PLC,および他の関連部品で構成されています. プログラミング方法:処理プログラムは,USBインターフェイスまたはキーボードを通じてCAD図面または処理パラメータを入力することによって作成されます.これらの処理プログラムは,部品番号に従って,いつでも保存,取得,表示,送信することができます.機械ツールは,個々の加工パラメータの手動調整と制御を実現するだけでなく,全加工ワークフローのための完全に自動制御を達成することができます.
試作品のデモセッションでは,CNCビームとシート金属の掘削,マーク, and shearing machine can adequately showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—and channel steel samples of diverse dimensionsこのデモで提示された標本では,穴の正確な位置付け,スムーズなタップスレッド,明確なマークパターンを達成する装置の能力が明確に示されています.高い精度と信頼性を実用的な応用シナリオに完全に反映する.

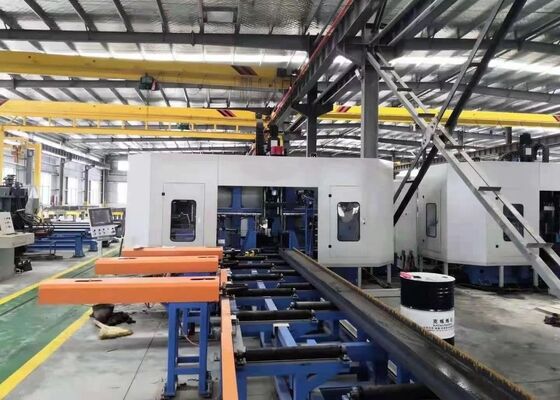

高速CNCHビーム掘削,マーク,シーリング機械は,主に鉄鋼構造の製造施設や橋の建設プロジェクトで使用されています.フレームや支柱構造に適用されるHビームの精密加工を可能にします橋の施工シナリオでは,橋の構造が安定して組み立てられるように,この装置はHビームに高精度な掘削を行う.これは橋の構造的安定性を向上させるだけでなく,橋が長期にわたる負荷を効果的に耐えられるようにします.優れた運用効率を誇るこの機械は,これらの主要なインフラ部門に信頼性の高いサポートを提供し,関連プロジェクトのスムーズな進展を保証します.
