商品の詳細:
お支払配送条件:
|
| 状態: | 新しい | マックス。サイズ幅x高さ: | 1250×600mm |
|---|---|---|---|
| 分サイズ幅x高さ: | 200×75mm | 最大ビーム長: | 12000mm |
| 主要な紡錘: | 3 | メインスピンドルモデル: | BT40 |
| モーターパワー: | 3*11kw | 主軸速度: | 200~3000 r/min |

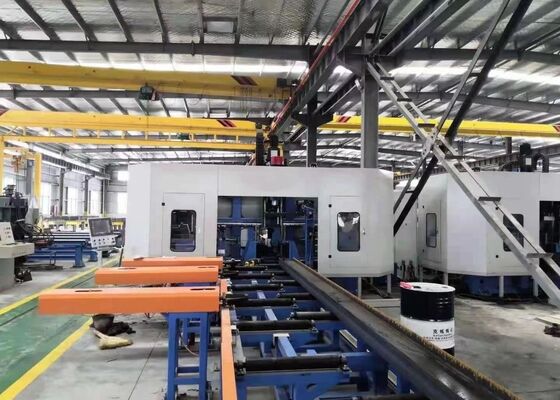

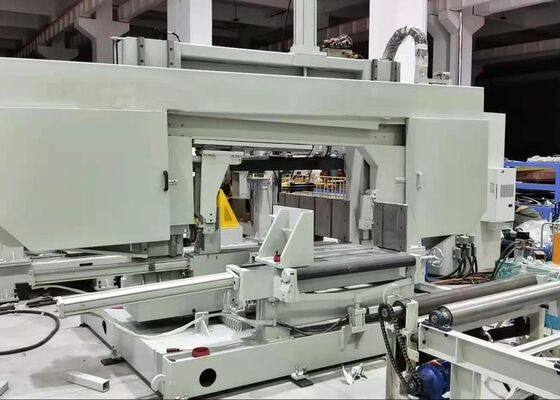

PLC制御方法 CNC 3D I ビーム 掘削 切削 機械ライン 3×11KW モーター パワー
適用:
この機械加工センターは,特にHビームの掘削作業のために設計されています.卓越した効率で作業部位に掘削手順を実行します優れた加工精度と直感的な操作機能により,この機器は鉄鋼構造業界における不可欠な高性能ソリューションとして機能します.建設工学などの主要な分野に広く適用されています橋のインフラストラクチャ 塔の塔の製造 ネットワーク構造のプロジェクト
仕様:
| Hビームパラメータ | 最大 サイズ 幅 × 高さ | 1250×600mm | |
| サイズ 幅 × 高さ | 200×75mm | ||
| マックス 梁長さ | 12000mm | ||
| メインスピンドル | QTYは | 3 | |
| モデル | BT2 医療 | ||
| モーターパワー | 3×11 kW | ||
| スピンドル速度 | 200~3000回転/分 | ||
| 最大 穴の直径 | φ40 mm | ||
| モーターパワー | 給水サーボモーターの電源 | 2×3 kW | |
| 位置付けサーボモーターの電源 | 2×3 kW | ||
| 処理精度 | 穴の距離偏差 | 1メートル以内の2つの穴 | ±05 |
| 許容される偏差値は,穴距離の1メートルごとに ±0.2mm増加し,最大値は ±2mmを超えない. | |||
| 末期手数値偏差 | ±1.0 mm | ||
| 水力系 | 液圧ポンプの圧力 | 7 MPa | |
| オイルポンプのモーターパワー | 7kW | ||
| 電気システム | 制御方法 | PLC | |
| CNC軸数 | 7 | ||
| 総サイズ (L x W x H) | 32000×6200×4000 | ||
製品の特徴
1この機械ツールは主にメインマシンボディ,CNC給餌システム,材料コンベヤー,電気システム,水力システム,冷却システム,潤滑システム,ゴミ箱,他の部品固定床構造と移動可能な作業部品の配置を採用し,この機械は大規模なHビームの加工に適しています.継続的な生産作業を容易にし,高度な自動化機能があります.
2. 掘削機械のボディは,床,CNCスライディングテーブル組成,サポート装置,上部プレッシング装置,横部プレッシング装置,検出装置からなる.固定側を含むCNC滑りテーブルの部品,移動側,上部ユニットのCNCスライディングテーブル.スライディングテーブル組成物は,スライディングプレート,スライディングテーブルベース,スピンドルヘッドストック,高速機械スピンドル,ツール・シリンダー,変頻モーター,サーボモーター,線形導体,鉛螺栓,特にHビームの掘削のために設計されています.
3. CNC給餌システムは,ブレーキ,ギア,ラック,サーボモーター,減速機,操作機からなる. サーボモーターは,X方向にHビームを移動するために操作機を動かす.Hビームの供給と作業部品の正確な位置付けを可能にする.
4材料コンベアーは,インフィードコンベアとアウトフィードコンベアに分類されます.インフィードコンベアーは,コンベアブレーキット,サポートロール,およびサイドプッシュ装置で構成されています.配置型鋼の空白を運ぶように設計されているもの, Y方向に空白を配置し,材料供給のためのCNC給餌装置と調整する.外給輸送機は,材料チャネルブラケットとサポートロールで構成されています.製造された部品を運ぶために特に使用される.
5. 冷却システムは,内部および外部冷却方法を採用し,油霧を利用して掘削孔を冷却する.その利点には,コスト効率に貢献する最小冷却液の容量が含まれます.環境に優しい掘削具の磨きが減りました
6液圧システムは,上部プレッシング装置,横部プレッシング装置,ツールシリンダー,その他の関連部品に電力を供給する.
7パネウマティックシステムは,操作機,試験シリンダー,および同様の機器に電力を供給するように設計されています.
8潤滑システムは,集中潤滑と手動潤滑の組み合わせを使用します.中央化潤滑は主に主要線形ガイドとリードスクリューの定時化および定量化潤滑に使用されます..
9機械の制御システムはホストコンピュータ,PLC,および他の関連部品からなる. プログラミング方法:処理プログラムは,USBインターフェイスまたはキーボードを通じてCAD図面または処理パラメータを入力することによって生成されます.これらの処理プログラムは,部品番号に基づいて,いつでも保存,取得,表示,通信することができます.機械ツールは,個々の加工パラメータの手動調整と制御を実現するだけでなく,処理ワークフロー全体のための完全に自動制御を達成することができます.
試作品のデモセッションでは,CNCビームとシート金属の掘削,マーク, and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsこのデモで示されたサンプルは,穴の正確な位置付け,スムーズなタップスレッド,明確なマークパターンを達成する機器の能力を明確に示しています.実践的な応用シナリオにおける高精度と信頼性を完全に反映する.
高速CNCHビーム掘削,マーク,シーリング機械は主に鉄鋼構造の製造工場や橋の建設プロジェクトで使用されています.フレームや支柱構造に使用されるHビームの精密加工を可能にします橋の施工シナリオでは,橋の構造が安定して組み立てられるための堅牢な基盤を確立します.この装置はHビームに高精度な掘削作業を行います.これは橋の構造的安定性を向上させるだけでなく,長時間の負荷にも効果的に耐えることができます.優れた運用効率を備えた機械は,これらの主要なインフラ部門に信頼性の高いサポートを提供し,関連プロジェクトのスムーズな進展を保証します.
