商品の詳細:
お支払配送条件:
|
| 状態: | 新しい | マックス。サイズ幅x高さ: | 500×500mm |
|---|---|---|---|
| 分サイズ幅x高さ: | 100×100mm | ビームの長さ: | 2000年13000mm |
| チャネルスチール: | 10＃～40＃ | メインスピンドルモデル: | BT40 |
| モーターパワー: | 11kw | 梱包の詳細: | 100〜3000 r/min |
| ハイライト: | 3 Tool CNC Steel Drilling Machine,CNC Steel Drilling Shearing Machine,Shearing CNC Steel Drilling Machine |
||

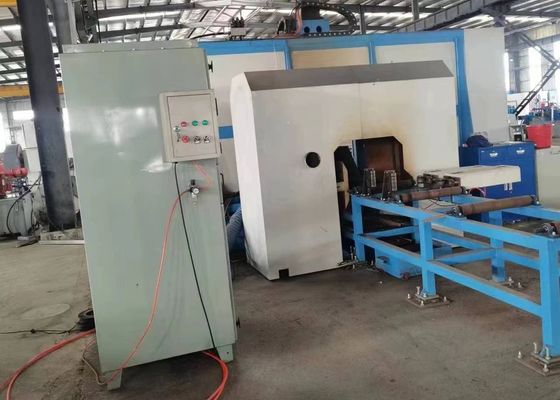

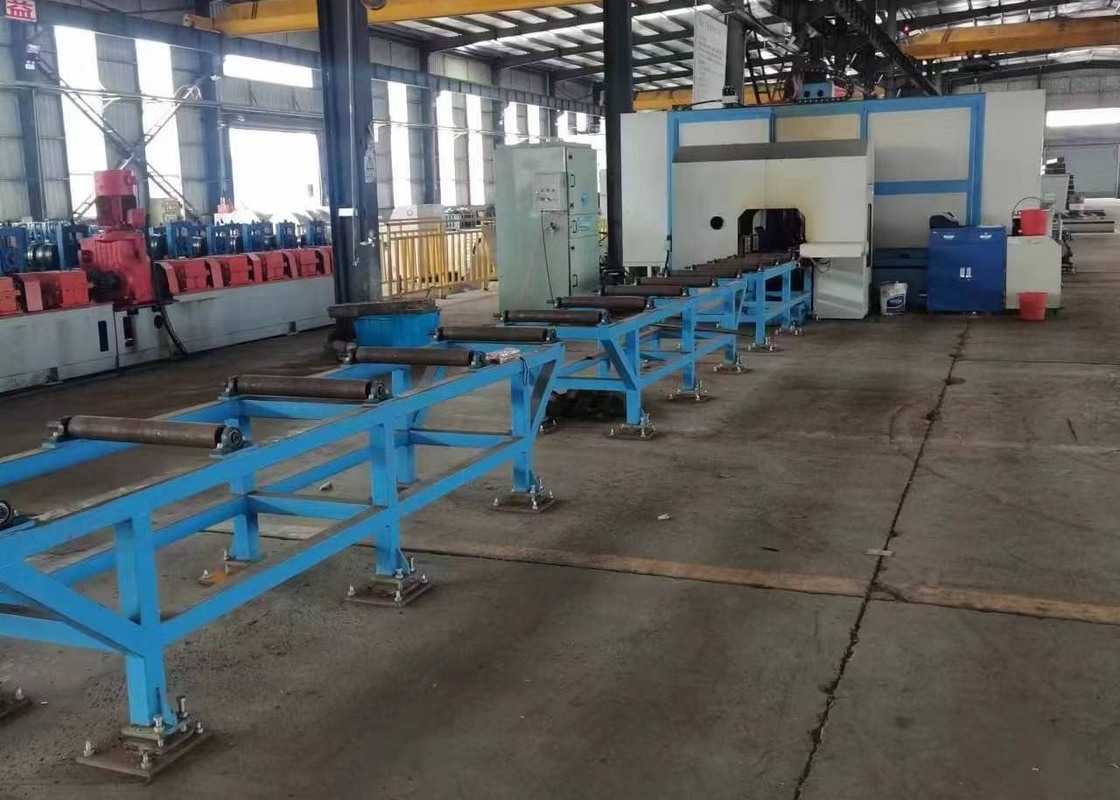

BHD500 モデル CNC スチール 掘削 切削 機械 3 ツール マガジン ビーム 掘削 機械
適用:
このCNCプレートパンシングドリリングとマークする機器は主にH切断鋼,チャネル鋼,角鋼鉄鋼構造産業に広く適用され,建物建設,ガレージ建設,塔製造,グリッド構造工学などです.
仕様:
|
モデル |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
H 梁の幅 範囲(mm) |
100〜500 | 100~700 | 100~1000 | 100~1250 |
|
H 梁の高さ 範囲(mm) |
100〜500 | 100〜500 | 100〜500 | 100~600 |
|
チャンネル鋼 幅範囲(mm) |
100〜500 | 100~700 | 100~1000 | 100~1250 |
|
チャンネル鋼 高さ範囲(mm) |
100~250 | 100~250 | 100~250 | 100~300 |
|
マックス. 工品 厚さ(mm) |
40 | 40 | 80 | 80 |
|
マックス. 工品 長さ (m) |
12 または 15 (オプション) | |||
|
掘削スペンダル- 待って |
合計で3つのスピンドル,上部ユニットに1つのスピンドル,左側 そして右側分類して |
|||
|
スピンドルホール 角型 |
BT2 医療 | BT2 医療 | BT2 医療 | BT2 医療 |
|
マックス.掘削 直径 (mm) |
40 | 40 | 40 | 40 |
|
スピンドルモーターパワー (kW) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
スピンドル速度 (r/min) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
スピンドル給餌 スピード(m/min) |
0~10 | 0~10 | 0~10 | 0~10 |
|
X軸の給餌スピード (m/min) |
0~40 | 0~20 | 0~20 | 0~20 |
|
道具のQty雑誌 |
3 | 3 | 3 | 3 |
|
ツール誌 タイプ容量 |
列型,3x4 (オプション) | |||
|
標識単位(選択可能) |
ディスクタイプ,36文字,文字サイズ Φ10mm |
|||
| CNCシステム |
ドイツ,日本,中国 INVT |
|||
| 冷却方法 | 噴霧冷却,内部冷却 + 外部冷却 | |||
|
総体サイズ (m) |
32×5×3くらい5 | 33×5.5×3くらい5 | 33×5.5×3くらい5 | 33×6×3くらい5 |
| 総電源 (kW) | 約55歳 | 約55歳 | 約60 | 約60 |
上記のパラメータは,顧客の特定の要求に応じて調整および変更することができます.
1鉄鋼構造物産業のための不可欠で専門的な掘削機器です.
2Hビームとチャネル鋼の3つの表面を同時に穴を掘り,高精度と高効率を備えています.
37つのCNC軸で装備され,自動で正確なフィードと位置付けを実現します.
4AUTOCADとDSTVの作業部品の図解を認識し,それらを加工プログラムに変換することができます.
製品の特徴
1. 液圧ディスクマークマシンをオプションで装備することができます. ディスクは,サーボモーターによって位置付けられ,36の異なる文字を迅速にマークすることができます.
2. 自動シートリングとタップ機能は,従来の手動シートリングに置き換えます.シートリングツールは,Hビームのフレンズと網の次の溶接プロセスのためのプレート位置をマークするために使用できます.時間と労力を節約し,正確性を向上させるHビームのフレンズや網にもタッピングを行うことができ,生産効率を大幅に向上させる.
3給餌と加工中に作業部品を固定し,クランプの長さ上の引き上げと横向きのプッシュクランプ,クランプの固定と解きは,すべて水力システムによって完了します.動作中の機器の信頼性を保証する.
4制御システムはホストコンピュータとPLCで構成され,国際的に有名なブランドの主要なコンポーネントを使用しています.複数のプログラミング方法により,オペレーターはさまざまなプログラムを簡単に編集できます.第三者のAutoCADまたはTEKLA Structuresシステムによって生成された構造設計データDXFやDSTVファイルなども輸入できます.
標識付け,標識付け,標識付け,標識付け,標識付け, and shearing machine is able to effectively exhibit its processing performance while operating on standard H-beam samples (characterized by different flange widths and web thicknesses) as well as channel steel samples with diverse dimensionsこの示範で提示された試料は,精密な穴位置,滑らかなタップスレッド,読み取れるマークパターンで,現実のアプリケーションのシナリオで高精度と信頼性を完全に実現します..
高速CNCHビーム掘削,マーク,シーリングマシンは,主に鉄鋼構造のワークショップや橋の建設のイニシアチブで使用されています.フレームや支柱構造に使用されるHビームの精密加工を行います橋の建設の文脈では,鉄鋼構造の安定した組み立てのための堅牢な基盤を構築します.橋の構造的整合性を向上させるだけでなく,長時間負荷にも耐えるようにします.機体は高効率で,これらの重要なインフラ分野に信頼性の高いサポートを提供し,関連プロジェクトのスムーズな進展を保証します.
