CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| 状態: | 新しい | マックス。サイズ幅x高さ: | 500×500mm |
|---|---|---|---|
| 分サイズ幅x高さ: | 100×100mm | ビームの長さ: | 2000年13000mm |
| チャネルスチール: | 10＃～40＃ | メインスピンドルモデル: | BT40 |
| モーターパワー: | 11kw | スピンドル速度: | 100〜3000 r/min |
| ハイライト: | high speed CNC H beam drilling machine,CNC beam drilling machine for channel steel,H beam drilling machine with long beam length |
||
2000~13000mm 梁長 高速 CNC H 梁掘削機 10#~40# チャネル鋼
機械使用:
この機械ツールは,主にH型鋼,チャネル鋼,および他の種類の鋼の掘削,タップ,およびマーク操作のために設計されています.鉄鋼の3面を掘削するために3つのBT40高速スピンを使用します.各面に1つのスピンドルが割り当てられ,対応する列型ツールマガジンには最大4つの仕様用のドリルビットが収められます.
高加工効率,高精度,操作の容易さ,および広範な適用性があります. そのため,建設,ガレージ,塔そしてグリッド
仕様:
| Hビームパラメータ | 最大 サイズ 幅 × 高さ | 500×500mm | |
| サイズ 幅 × 高さ | 100×100mm | ||
| 梁長さ | 2000~13000mm | ||
| チャンネル鋼 | 10# ¥40# | ||
| メインスピンドル | QTYは | 3 | |
| モデル | BT2 医療 | ||
| モーターパワー | 11 kW | ||
| スピンドル速度 | 100~3000回転/分 | ||
| 穴の直径 | φ5?? φ30 mm | ||
| CNC軸 | X軸のサーボモーターの動力 | 約4.5kW | |
| 縦穴の位置付け軸のサーボモーターの動力 | 約1.5kW | ||
| 垂直ドリリング位置付け軸のサーボモーターの電源 | 約3kW | ||
| 掘削装置のサーボモーター | 約2kW | ||
| ツール誌 | QTYは | 3 | |
| タイプ | 行式 | ||
| ツールマガジン容量 | 4 × 3 | ||
| 処理精度 | 穴の距離偏差 | 1メートル以内の2つの穴 | ±05 |
| 許容される偏差値は,穴距離の1メートルごとに ±0.2mm増加し,最大値は ±2mmを超えない. | |||
| 末期手数値偏差 | ±1.0 mm | ||
機械の構造と配置:
この機械ツールは主に掘削ユニット,給水車,給水チャネル,放出チャネル,冷却システム,水力システム,空気システム,潤滑システムから構成されています.電気システム機械には固定床と移動可能な作業部件で構成される構造があります.この3次元掘削構造は自動生産を促進します.
1掘削機
掘削機は,主に底部,床,移動式スライド,スピンドルボックス,上プレッシング装置,サイドクランプ装置,並列ツールマガジンで構成されています.

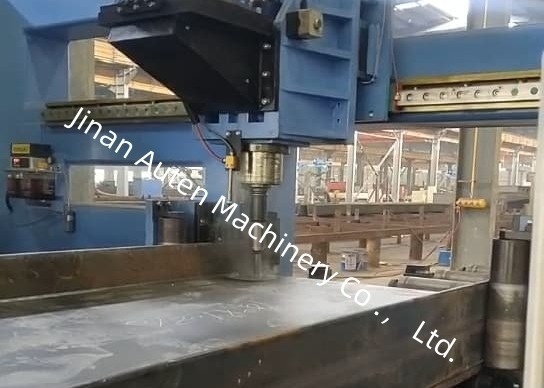

機械には3つのスフィンダボックスがあります.固定側スフィンダボックス,移動側スフィンダボックス,上部ユニットスフィンダボックス.垂直方向と水平方向の掘削に使用する各スピンドルボックスは独立して動作し,同時に掘削を行い,生産効率を大幅に向上させることができます.各スピンドルボックスにはBT40高速機械スピンドルセットが装備されています異なる直径の最大4つのドリルビット (スフィンデルにツールが搭載されていない場合) を収容できます.これは,1つのワークピースをクランプで4つの異なる穴直径の自動処理を可能にする.
2トロリーに餌を与える
配送車にはギア,サーボモーター,操作機で構成されています.操作機は作業部位を固定し,サーボモーターによって駆動されます.ギアラックの伝送を通じて,作業部位はX方向に供給される掘削作業の縦軸加工精度を保証する.
3給餌チャネル

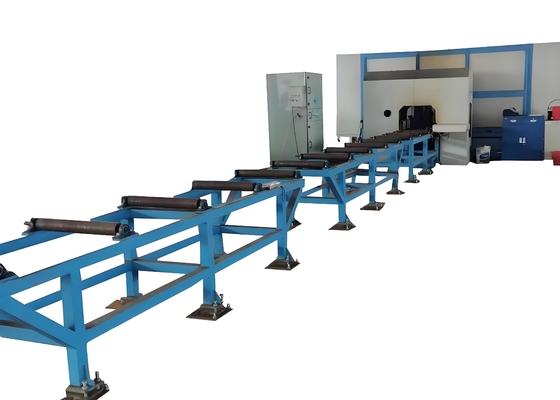

供給チャネルにはチャネルブレーケット,サポートロール,サイドポジショニングロール,サイドプッシュメカニズム,ラック,その他のコンポーネントで構成されています.処理を待っている作業部件を運ぶために設計されていますカナルの前端に光電気スイッチを設置し,作業物の先端を検出し,X方向処理基準を決定します.横位置ロールはY方向に作業部品の粗略な位置を操作側押しメカニズムは,その位置を固定するために,作業部位を横の位置付けロールに押します.
この機械ツールは,主にH型鋼,チャネル鋼,および他の様々な種類の鋼の掘削,タッピング,マーク操作を行うために設計されています.異なる仕様を持つ幅広い鉄鋼の作業部品を処理することができます.精密で効率的な処理を保証する.例えば,サンプルディスプレイでは,異なるフレンズ幅と網の厚さを持つ標準的なH型鋼のサンプルで処理能力を効果的に実証できるこれらの展示されたサンプルは,正確に穴の位置,スムーズなタップスレッド,そして明瞭なマークパターン高い精度と実用的な応用の信頼性を完全に反映しています.このようなサンプルデモンストレーションは,顧客が機械ツールの性能と特定の加工ニーズに適していることを理解するための証拠を提供します..
高速CNCHビーム掘削機は,鋼鉄構造ワークショップや橋の建設で重要なアプリケーションを見つけます.
鉄鋼構造のワークショップでは,フレームとサポートのためのHビームを精密に処理し,安定した組み立てを保証します. 橋では,Hビームの掘削を高精度で処理します.長期にわたる負荷に耐えるための構造的整合性を強化する効率はこれらの重要なインフラ部門を信頼的にサポートします.
