CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| Condition: | New | Max. Size Width x Height: | 500×500mm |
|---|---|---|---|
| Min. Size Width x Height: | 100×100mm | Beam Length: | 2000～13000mm |
| Channel steel: | 10#～40# | Main spindle model: | BT40 |
| Motor Powerr : | 11KW | Spindle speed: | 100～3000 r/min |

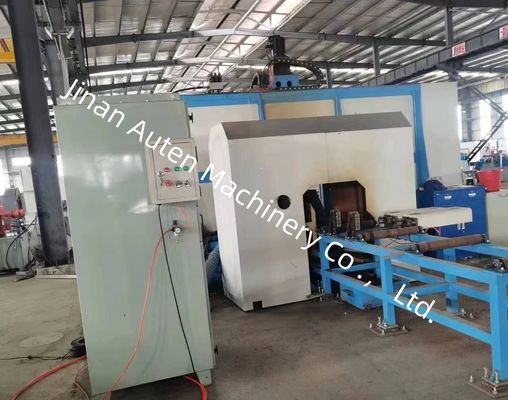

BT40 メインスピンドル CNC 3D I ビーム H ビーム 掘削 切断 切断 機械 11KW モーター パワー
機械使用:
この機械ツールは主にH型鋼やチャネル鋼などの鋼材の掘削,タップ,マーク処理に専念しています.鉄鋼の3つの表面を掘削するために3つのBT40高速スピンドルを使用各表面に1つのスピンドルが指定されています.対応する列型ツールマガジンには最大4つの仕様用のドリルビットが収納できます.
高加工効率,高精度,操作しやすさ,および広範な適用性によって特徴付けられています. 建設,ガレージ,鉄鋼構造を含む鉄鋼構造産業に広く使用されています.塔そしてグリッド

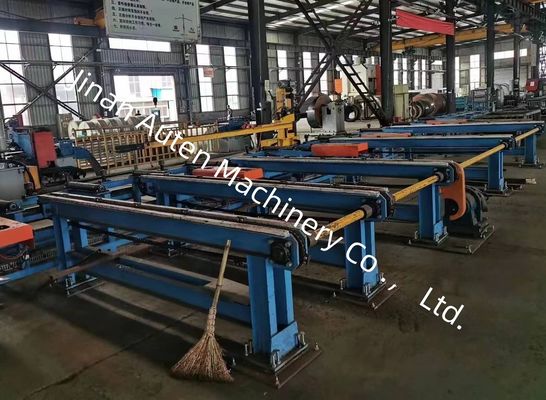

1放出チャネル
放出チャネルは,チャネルブレーケット,サポートロール等から構成され,加工されたパーツを運ぶために使用されます.
2冷却システム
ドリビットはスフィンダルの内部冷却法で冷却される.
3液圧システム
これは,作業部件のクランプ装置とナイフシリンダーに電力を供給するために使用されます.
4パネウマティックシステム
作業部件を固定し,スピンドル吹くなどに電力を供給するために使用されます.
5潤滑システム
集中潤滑と手動潤滑の組み合わせが用いられる.集中潤滑装置は,特定の線形ガイドとリードスクリューをタイムリーで定量的に潤滑するために使用されます.,他の潤滑点は手動で潤滑されます.
6電気システム
機械の制御システムはホストコンピュータ,PLCなどからなる.
プログラミング方法: 処理プログラムを生成するために,USBインターフェイスまたはキーボードを通じてCAD図面または処理パラメータを入力します. 処理プログラムは,保存され,呼び出されます.部品番号に従っていつでも表示され,伝達されます.機械ツールは,各処理パラメータの手動調整と制御の両方を個別に実現し,プロセス全体の自動制御処理を実現することができます.
仕様:
| Hビームパラメータ | 最大 サイズ 幅 × 高さ | 500×500mm | |
| サイズ 幅 × 高さ | 100×100mm | ||
| 梁長さ | 2000~13000mm | ||
| チャンネル鋼 | 10# ¥40# | ||
| メインスピンドル | QTYは | 3 | |
| モデル | BT2 医療 | ||
| モーターパワー | 11 kW | ||
| スピンドル速度 | 100~3000回転/分 | ||
| 穴の直径 | φ5?? φ30 mm | ||
| CNC軸 | X軸のサーボモーターの動力 | 約4.5kW | |
| 縦穴の位置付け軸のサーボモーターの動力 | 約1.5kW | ||
| 垂直ドリリング位置付け軸のサーボモーターの電源 | 約3kW | ||
| 掘削装置のサーボモーター | 約2kW | ||
| ツール誌 | QTYは | 3 | |
| タイプ | 行式 | ||
| ツールマガジン容量 | 4 × 3 | ||
| 処理精度 | 穴の距離偏差 | 1メートル以内の2つの穴 | ±05 |
| 許容される偏差値は,穴距離の1メートルごとに ±0.2mm増加し,最大値は ±2mmを超えない. | |||
| 末期手数値偏差 | ±1.0 mm | ||
