CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| Condition: | New | Max. Size Width x Height: | 500×500mm |
|---|---|---|---|
| Min. Size Width x Height: | 100×100mm | Beam Length: | 2000～13000mm |
| Channel steel: | 10#～40# | Main spindle model: | BT40 |
| Motor Powerr : | 11KW | Spindle speed: | 100～3000 r/min |

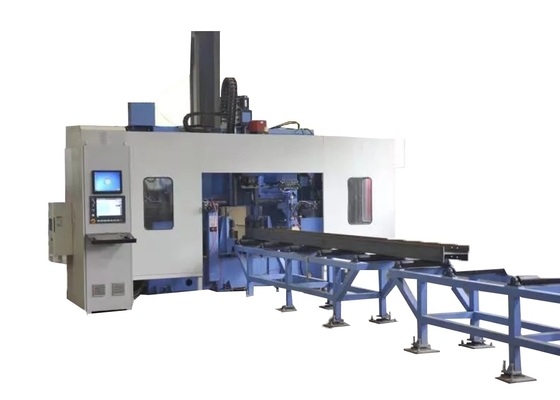

5-30 MM 穴径 CNC ビーム穴あけ、タッピング、マーキングマシンライン 4 X 3 列スタイル工具マガジン
工作機械の使用:
この工作機械は、主にH型鋼や溝形鋼などの鋼材の穴あけ、タッピング、マーキング作業用に設計されています。3つのBT40高速スピンドルを使用し、鋼材の3つの表面に穴あけを行います。各表面に1つのスピンドルが割り当てられています。対応する列型工具マガジンは、最大4種類のドリルビットに対応できます。
高い加工効率、高精度、使いやすい操作性、幅広い適用性を特徴としています。建設、ガレージ、タワー、グリッドなどの鉄骨構造業界で広く利用されています。
工作機械の構造と構成:
この工作機械は、主に穴あけ機、送りトロリー、送りチャネル、排出チャネル、冷却システム、油圧システム、空圧システム、潤滑システム、電気システムなどのコンポーネントで構成されています。
工作機械は、固定ベッドと可動ワーク構造を採用しています。この構造の三次元穴あけ装置は、自動化された生産を容易にします。
1. 送りトロリー
送りトロリーは、ギア、サーボモーター、マニピュレーターで構成されています。マニピュレーターはワークをクランプし、サーボモーターによって駆動されます。ギアラックの伝達により、ワークはX方向に送られ、穴あけの長手方向の加工精度を確保します。

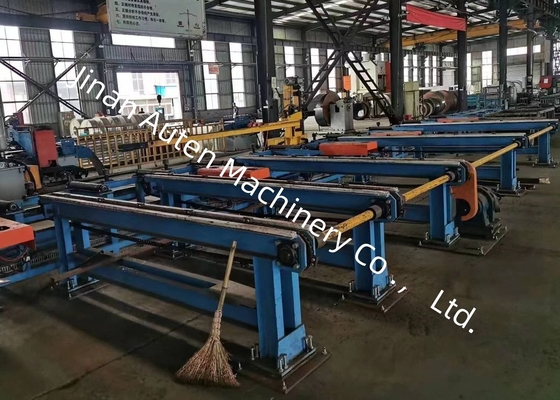

2. 送りチャネル
送りチャネルは、チャネルブラケット、サポートローラー、サイド位置決めローラー、サイドプッシュ機構、ラックなどで構成されています。送りチャネルは、加工するワークを搬送するために使用されます。ワークの前端を検出し、X方向の加工基準を決定するために、チャネルの前端に光電スイッチが設置されています。サイド位置決めローラーは、Y方向のワークの粗位置決めを行い、サイドプッシュ機構はワークをサイド位置決めローラーに押し付けます。
仕様:
| Hビームパラメータ | 最大サイズ 幅 x 高さ | 500×500mm | |
| 最小サイズ 幅 x 高さ | 100×100mm | ||
| ビーム長 | 2000～13000mm | ||
| 溝形鋼 | 10#～40# | ||
| 主軸 | 数量 | 3 | |
| モデル | BT40 | ||
| モーター出力 | 11 kW | ||
| スピンドル速度 | 100～3000 r/min | ||
| 穴径 | φ5～φ30 mm | ||
| CNC軸 | X軸のサーボモーター出力 | 約4.5 kW | |
| 水平穴あけ位置決め軸のサーボモーター出力 | 約1.5 kW | ||
| 垂直穴あけ位置決め軸のサーボモーター出力 | 約3 kW | ||
| 穴あけ送り込みのサーボモーター | 約2 kW | ||
| 工具マガジン | 数量 | 3 | |
| タイプ | 列スタイル | ||
| 工具マガジン容量 | 4 x 3 | ||
| 加工精度 | 穴間隔偏差 | 1メートル以内の2つの穴 | ±0.5 |
| 許容偏差値は、穴間隔が1メートル増えるごとに±0.2mm増加し、最大±2mmを超えません。 | |||
| 端部マージン偏差 | ±1.0 mm | ||
