3セットツールマガジン3D CNC Hビーム穴あけタッピングおよび切断機 Φ10油圧マーキングユニット文字サイズ

生産ラインの目的:

この生産ラインは、主にH型鋼や溝型鋼などの鋼材の穴あけ、マーキング、鋸引き、切断プロセスに特化しています。

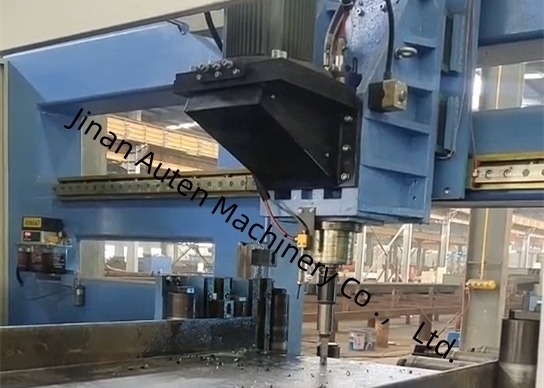

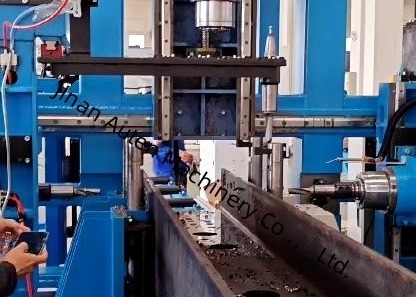

穴あけ主機は、3つのBT40高速スピンドルを採用し、鋼材の3つの表面に穴あけ加工を行います。各表面に1つのスピンドルが割り当てられています。対応する列型ツールマガジンは、最大4つの工具仕様を収容できます。CAD図面を加工プログラムに変換し、マルチスレッド同期操作をサポートする機能を備えており、穴あけ、ワーク移動、工具交換、スピンドル位置決めなどのタスクを合理的に組織できます。これにより、これらのタスクの2つまたは3つを同時に実行できるため、生産効率が大幅に向上します。

鋸引き主機は、バンドソーを使用して鋼材を定長切断します。

この生産ラインには、顧客が将来的に生産ラインを体系的に管理できるように、予約済みの通信インターフェースが装備されています。

1. タイピングデバイス
ワークピースにマーキング

2. 冷却システム
スピンドル内部冷却方式を採用し、ドリルビットを冷却し、外部冷却装置も装備されています。

3. 油圧システム
ワークピースの加圧とタイピングデバイスに電力を供給するために使用されます。

4. 空圧システム
サイドプッシュデバイス、スピンドルブローなどに電力を供給するために使用されます。

5. 潤滑システム

集中潤滑と手動潤滑の組み合わせを採用しています。集中潤滑装置は、特定のリニアガイドとリードスクリューを一定の時間と量で潤滑するために使用され、手動潤滑は他の潤滑ポイントに使用されます。

6. 電気システム

生産ラインの制御システムは、ホストコンピュータ、PLCなどで構成されています。
プログラミング方法：USBインターフェースまたはキーボードを介してCAD図面または加工パラメータを入力して、加工プログラムを生成します。加工プログラムは、部品番号に応じていつでも保存、呼び出し、表示、および通信できます。生産ラインは、各加工パラメータの手動調整と個別の制御、および全プロセスの自動制御の両方を実現できます。

主な仕様:
