| 関数: | 掘削 | 最大 サイズ 幅 × 高さ: | 700×500mm |
|---|---|---|---|
| 最小サイズ 幅 x 高さ: | 100×100mm | ビーム長: | 2000～12200mm |
| 主軸モデル: | BT2 医療 | モーターパワー: | 11kw |
| スピンドル速度: | 100~3000回転/分 | 穴の直径: | φ5?? φ30 mm |

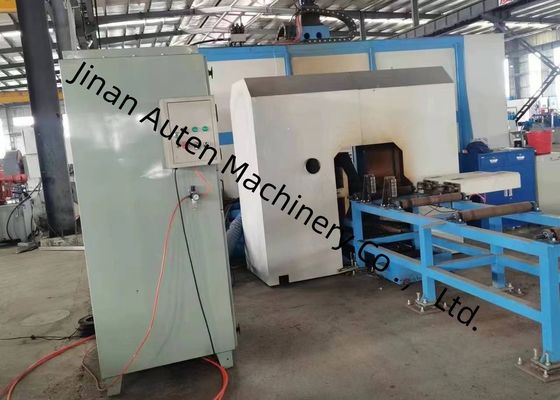

モデルBHD700高速CNC H形鋼ドリルマシン 33x5.5x3.3m 機械サイズ 合計52kwの電力
適用産業:
この工作機械は、主にH形鋼の穴あけ加工に特化しています。3つの高速精密ドリルスピンドルを採用し、高い加工精度と使いやすさを実現しています。鉄骨構造業界に不可欠な高効率設備として、建設、橋梁、鉄塔、グリッドなど、関連分野で広く利用されています。

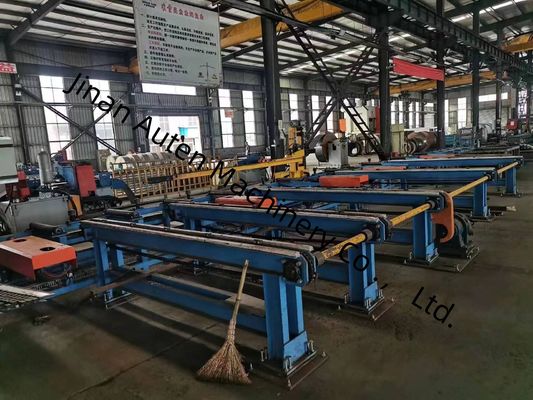

インフィードコンベア:
コンベアサポート、支持ローラー、サイドポジショニングローラー、サイドプッシュデバイス、ラックなどで構成されています。供給チャネルは、加工対象のワークを搬送するために使用され、ワークの前端を検出してX方向の加工基準を決定するために、材料チャネルの前端に光電スイッチが設置されています。サイドプッシュデバイスはワークをしっかりと押し付け、サイドポジショニングローラーに寄り添うことで、Y方向のワークの粗位置決めを実現します。
インフィードNCキャリッジ:
ギア、サーボモーター、マニピュレーターで構成されています。マニピュレーターは優れた剛性と安定性を持ち、プロファイル仕様に応じて自動的に昇降し、ワークを自動的にクランプします。マニピュレーターがワークをクランプした後、サーボモーターによって駆動されます。ラックアンドピニオンの伝達により、ワークはX方向に送り込まれ、穴あけの長手方向の加工精度を確保します。
アウトフィードコンベア:
コンベアサポート、支持ローラーなどで構成されています。支持ローラーは、完成したワークを搬送するために使用されます。
仕様:
| H形鋼パラメータ | 最大サイズ 幅x高さ | 700×500mm | |
| 最小サイズ 幅x高さ | 100×100mm | ||
| 梁の長さ | 2000～12200mm | ||
| 主軸 | 数量 | 3 | |
| モデル | BT40 | ||
| モーター出力 | 11 kW | ||
| スピンドル速度 | 100～3000 r/min | ||
| 穴径 | φ5～φ30 mm | ||
| CNC軸 | X軸のサーボモーター出力 | 約5 kW | |
| 水平穴あけ位置決め軸のサーボモーター出力 | 約1.5 kW | ||
| 垂直穴あけ位置決め軸のサーボモーター出力 | 約3 kW | ||
| 穴あけインフィードのサーボモーター | 約2 kW | ||
| 工具マガジン | 数量 | 3 | |
| タイプ | 列スタイル | ||
| 工具マガジン容量 | 4 x 3 | ||
| 加工精度 | 穴間隔偏差 | 1メートル以内の2つの穴 | ±0.5 |
| 許容偏差値は、穴間隔が1メートル増えるごとに±0.2mm増加し、最大±2mmを超えない | |||
| 端部マージン偏差 | ±1.0 mm | ||
| 機械サイズ | 約33x5.5x3.3m | ||
