商品の詳細:
お支払配送条件:
|
| 状態: | 新しい状態 | 機能: | 穴あけとのこぎり |
|---|---|---|---|
| 掘削スピンドルの数: | 3 | スピンドル・ボールの角型: | BT40 |
| スピンドル・モーター・パワー: | 11kw | 回転速度: | 200～3000 r/min |
| あく直径の範囲: | φ5～φ30 | 完成品ワークの長さ範囲: | 2000～12000mm |
| ハイライト: | CNC用具の粉砕機,CNCの内部粉砕機 |
||

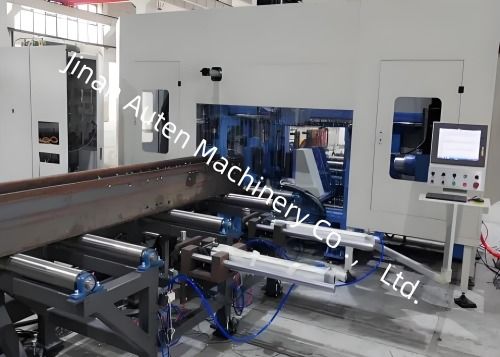

BT40 スピンドルボールの角型鋼筋構造 H ビーム CNC 掘削と切断機械ライン 5-30MM 掘削直径範囲
生産ラインの目的:
この生産ラインは,主にH型鋼,チャネル鋼,その他の鋼の掘削,タイプ,切削,切削に使用されています.

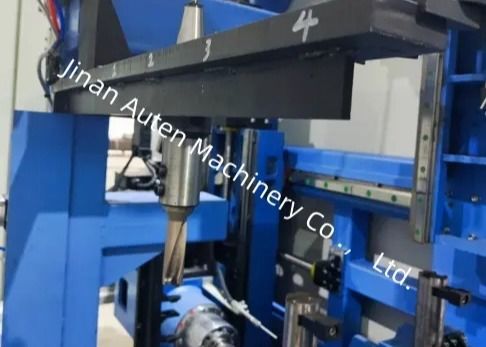

掘削ホストは,鋼の3面を掘削するために3つのBT40高速スピンドルを使用します.各面には1つのスピンドルがあり,対応する列ツールマガジンには最大4つの仕様ツールが収納できます.処理プログラムにCAD図の変換を実現することができます; 複数のスレッドで同期操作を実現し,掘削,作業部品操作,ツール交換,スピンドル位置付け,その他の作業を合理的に整理することができます.2つまたは3つを同時に完了できるように生産効率を大幅に向上させる.
切断機は,帯状のサーを使って鋼を固定した長さに切る.
この生産ラインは 通信インターフェースを用意して 顧客が将来 生産ラインのシステム管理を 容易にするようにしています
生産ラインの構造と構成:
この生産ラインは2つの主要部分から構成されています. 掘削生産ラインと切断生産ライン.電気部分も2つの部分に分かれています.切削と掘削を制御する2つの部分は独立して操作され,バスを通じて互いに通信することができます.
構成要素:
この生産ラインは主に荷重の水平材料テーブル,3D掘削主機,3D掘削供給チャネル,3D掘削供給装置,3D掘削放出チャネル,冷却システム液体システム,気力システム,潤滑システム,電気システム,その他の部品.
生産ラインは,自動生産に便利な固定ベッドと移動作業部品構造を採用
1横軸の材料の表の積載
材料のテーブル支架,コンベアチェーン,減量モーターなどで構成され,鋼を供給チャネルに運ぶのに使用されます.
荷重の水平材料テーブルは,顧客が購入した直線機に接続されます.
2. 3次元掘削のフードチャネル
3次元の掘削の供給チャネルは,電動ローラーを使用して,顧客のサイトで直すマシンに接続し,直したプロフィールを受け入れ,自動でそれを送る 給餌のトロッキのクランプ位置に. この図では,ローラーの上面平面の高さは地面から800mmである.直線機の高さが異なる場合は,ユーザが調整する必要があります.供給チャネルは,加工される作業部件を運ぶために使用されますカナルの前端に光電気スイッチを設置し,作業物の前端を検出し,X方向の処理基準を決定します.側押す装置は,しっかりと作業部位を押して,Y方向に作業部位の粗略な位置付けを達成するために,側位置付けロールに寄り.
メインS仕様:
| パラメータ | 価値 | |
| 作業部品の大きさ | 幅範囲 | 150×1250mm |
| 高さ範囲 | 100×600mm | |
| 原材料の長さの範囲 | 2000~12000mm | |
| 完成品の長さの範囲 | 2000~12000mm | |
| 掘削スペンダル | 掘削スピンドルの数 | 3 |
| スピンドル・ボールの角型 | BT2 医療 | |
| スピンドルモーターの電源 | 11kW | |
| 回転速度 | 200~3000回転/分 | |
| 掘削直径範囲 | φ5~φ30 | |
| CNC軸 | X軸サーボモーターの電源 | 約4.4kW |
| X軸最大速度 | 40m/min | |
| 水平位置付け軸を掘り出すためのサーボモーターの電源 | 約1.5kW | |
| 横軸の掘削の最大速度 | 10m/min | |
| 縦軸の穴を開けるサーボモーターの動力 | 約2kW | |
| 横軸の掘削の最大速度 | 10m/min | |
| 垂直位置付け軸のサーボモーター | 約3kW | |
| 垂直位置付け軸の最大速度 | 10m/min | |
| ドリリング垂直供給軸のサーボモーターパワー | 約3kW | |
| 垂直入力軸の掘削速度最大 | 10m/min | |
| ツール誌 | 量 | 3セット |
| タイプ | ライン型 | |
| 道具数 | 4 × 3 | |
| 液体マーキングユニット | 文字数 | 36 |
| 文字のサイズ | Φ10 | |
