商品の詳細:
お支払配送条件:
|
| 長さ×幅: | 3000×1000mm | ガントリー高さ: | 200mm |
|---|---|---|---|
| 縦スライドラムドリリングパワーヘッド: | 8 | スピンドルテーパ穴: | ER20 |
| 最大。穴あけ直径: | Φ1～Φ6mm | 最高。厚さ: | ≤180mm |
| サーボスピンドルモーター電源: | 2.2KW | 周波数コンバータ: | 8x2.2kW |

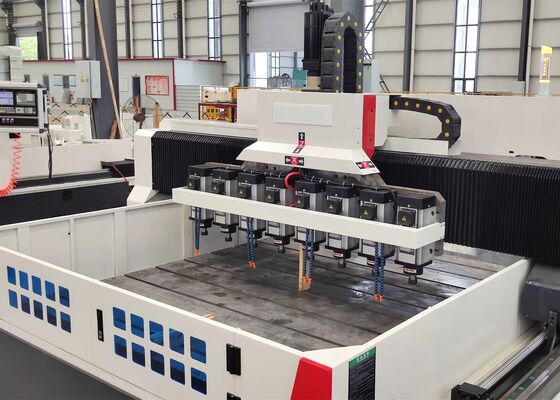

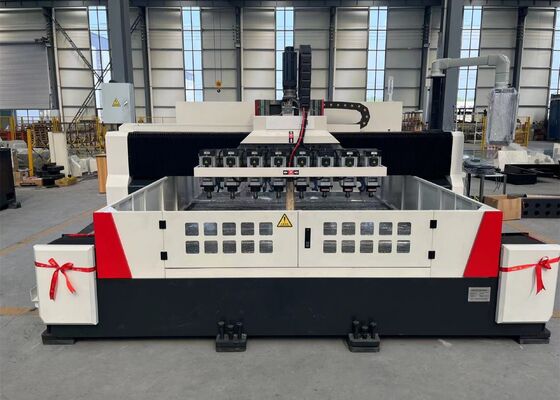

シーブプレート ER20 スピンドル テンパーホールのための高速 CNC ゲントリー 掘削機
応用:
この機械は主に,適用される厚さ範囲内のシートプレートや薄板などの作業部品の高効率の掘削のために設計されています.単材料と複合材料の部品の両方に穴を出すことができる機械操作はデジタルシステムによって制御され,ユーザーに友好的操作プロセスと効率的な生産管理を提供します.機器は自動化に適しています.高精度複数の仕様と 大量生産です
パラメータ設定:
| 作業部品の大きさ | LxW | 3000×1000 mm |
| ゲントリー高さ | 200mm | |
| 垂直滑りバームドリリングパワーヘッド | QTYは | 8 |
| スピンドルの角孔 | ER20 | |
| 最大掘削直径 | Φ1〜Φ6mm | |
| 最大厚さ | ≤180mm | |
| サーボスピンドルモーターの動力 | 2.2kW | |
| 周波数変換器 | 8x2.2kW | |
| スピンドルの下端から作業台までの距離 | 0~200mm | |
| 動力ヘッドの横向き移動 | 最大水平走行量 | 1000 mm |
| 横の移動速度 | 0~7回転/分 | |
| 横向き移動のためのサーボモーターの動力 | 2.4kW | |
| ゲントリーの縦移動 (Y軸) | 最大 給餌 ストロック | 3000mm |
| フード移動速度 | 0~7m/min | |
| 給水サーボモーターの電源 | 2x2.4kW | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 200mm |
| 移動速度 | 0~7m/min | |
| サーボモーターの動力 | 2.4kW | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C | ±0.01/1000mm |
機械構造:
機械は主に作業台,移動式ゲントリ,移動式セール,複数のドリリングパワーヘッド,自動潤滑システム,保護装置,循環冷却システムから構成されています.デジタルCNC制御システムローリングラインナリーガイドウェイ組は構造的サポートと導航を提供し,精密なボールスクリュー組は正確な運動伝達を提供します.機械加工プロセス全体にわたって高い位置付け精度と繰り返し性を確保する.
1作業台:
機械床と作業台は,統合された灰色鋳鉄 (HT250) の鋳物として製造されます.部品は精密加工され,優れた静的および動的硬さを得ながら,優れた寸法安定性と変形耐性を維持する.作業台の表面は精密な仕上げで,効率的かつ安全な作業部品の固定のために,系統的に配置されたTスロットが組み込まれています.ベッドベースの両側に2つの高精度線形ガイドウェイがインストールされています導体スライドに負荷を均衡的に分配し,機械の構造的硬さ,拉伸強度,圧縮強度を大幅に向上させる.駆動メカニズムは,ACサーボモーターを二面駆動構成の精密ボールスクリュー組装と組み合わせて使用する,Y軸に沿って安定して正確なゲンター移動を可能にします.調整可能なレベルボルトはベッドの下部に均等に配置されています.床と作業台のレベルと並べ替えを便利に調整できる.
2モバイル・ガントリー:
移動型ゲンターは,精密鋳造と加工により灰色鋳鉄 (HT250) から製造され,堅牢で硬い構造基盤を提供します.ゲントリーの前部には,大きな負荷容量のローリング線形ガイドウェイ組成が2つ装備されています.2つの精密ボールスクロール組と2つのサーボモーターにより,電源ヘッドスライドがY軸に沿って正確に移動できます.機械操作のための個々の掘削パワーヘッドを装備する各パワーヘッドスライドガントリー移動は,精密なコップリングを通じてサーボモーターによって動かし,ボールスクリュー組件に動きを伝達し,スムーズな動き,信頼性の高いトランスミッション,正確な位置付けを保証します.
3移動するセール
移動式セールとは,鋳鉄製の精密構造装置で,安定したサポートと掘削頭の正確な位置付けを提供するために設計されています.それは2つの高負荷容量CNC硬化ガイドスライドで装備されています精密なボールスクロール組と高精密の惑星式減速機が 伺服モーターに接続されていますこのトランスミッション構成は,Z軸に沿って掘削頭を駆動し,迅速なアプローチをサポートまた,自動チップ断片,チップ除去,一時停止機能も搭載しています.機械の継続性や運用効率の向上.

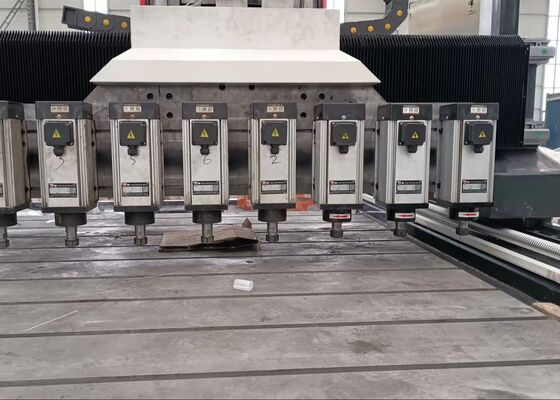

4掘削パワーヘッド:
掘削力ヘッドには,精密なスピンル組を直接動かす専用3相スピンルモーターが装備されている.スピンドルは5列の日本の角接触ベアリング構成によって支えられています軸軸は,前側が3本,後側が2本で構成され,安定したスピンドルサポートを提供し,速度をステップレスに調整できます.フードメカニズムは,精密なボールスクリュー組装と結合されたサーボモーターによって駆動されます.X軸とY軸のシステムは,半閉ループ制御下で調整された動きをサポートします.機械が線形および円形インターポレーション操作の両方を実行できるようにするスピンドルノースには,ドリリングツールの安全で正確なクランプを提供するためのERツールホルダーが装備されています.
