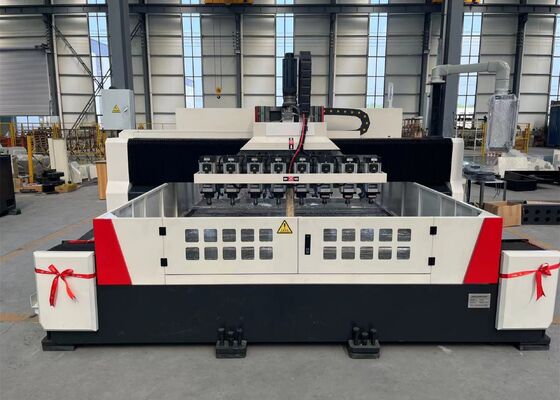

篩板用ガントリー型高速CNCドリル盤 モデル SPD3010

Gantry型高速CNCドリル盤（ふるい板用） モデル SPD3010

用途:

主にふるい板や薄板などのワークピースを有効厚み範囲内で効率的に穴あけ加工するために使用されます。単一素材および複合素材部品の両方に貫通穴を開けることができます。加工プロセスはデジタル制御されており、操作が非常に便利です。自動化、高精度、多品種、大量生産を可能にします。

パラメータ設定:

機械構造:

主にワークテーブル、移動ガントリー、移動サドル、複数のドリルパワーツールヘッド、自動潤滑装置、保護装置、循環冷却装置、デジタル制御システム、電気システムで構成されています。ローリングガイドペアによって支持および案内され、精密リードスクリューペアによって駆動されるため、工作機械は高い位置決め精度と繰り返し精度を備えています。

1. ワークテーブル:

ベッドとワークテーブルは鋳鉄（HT250）の一体鋳造品であり、二次焼鈍および時効処理後に精密加工されており、優れた動的および静的剛性を持ち、変形がありません。ワークテーブル表面には、精密加工された合理的に配置されたTスロットがあり、ワークピースのクランプに使用されます。ベッドベースの各側には2つの高精度リニアガイドが取り付けられており、ガイドスライドへの均一な力分布を保証し、工作機械の剛性および引張・圧縮強度を大幅に向上させています。駆動システムは、ACサーボモーターと精密ボールねじペアを使用して両側駆動を実現し、ガントリーがY軸方向に移動できるようにします。ベッドの底面には調整ボルトが配置されており、ベッドとワークテーブルのレベル調整が容易です。

2. 移動ガントリー:

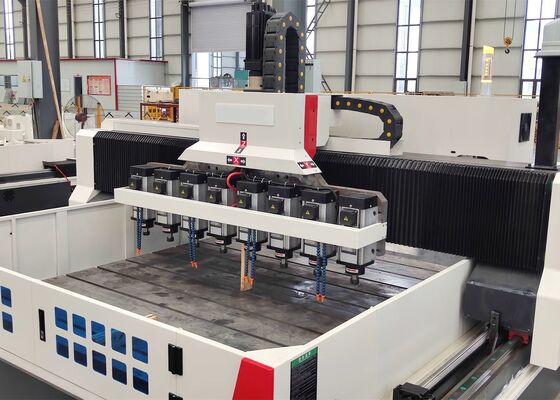

移動ガントリーは鋳鉄（HT250）から鋳造・機械加工されています。ガントリーの前面には、2つの高耐荷重ローリングリニアガイドペア、2セットの精密ボールねじペア、および2つのサーボモーターが装備されており、パワーツールヘッドスライドがY軸に沿って移動できるようになっています。各パワーツールヘッドスライドにはドリルパワーツールヘッドが装備されています。ガントリーの移動は、サーボモーターが精密カップリングを介してボールねじを駆動することによって実現されます。

3. 移動サドル
移動サドルは精密鋳鉄構造部品です。2つの高耐荷重CNC硬化ガイドスライド、精密ボールねじペア、およびサーボモーターに接続された高精度プラネタリー減速機が装備されています。これにより、ドリルヘッドがZ軸に沿って移動し、早送り、送り、早戻し、停止動作が可能になります。また、自動チップブレーキング、チップ除去、一時停止機能も備えています。

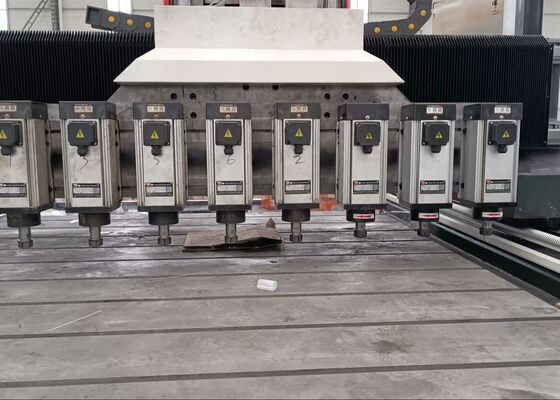

4. ドリルパワーツールヘッド:
ドリルパワーツールヘッドは専用の三相スピンドルモーターを使用しており、精密スピンドルを直接駆動します。スピンドルは5列の日本製アンギュラコンタクトベアリング（前面3列、背面2列）を使用し、無段階速度調整を実現しています。送りはサーボモーターとボールねじによって駆動されます。X軸とY軸はリンク可能で、半閉ループ制御を使用し、直線補間および円弧補間機能を可能にします。スピンドル端はERツールホルダーです。
