薄板用 CNC スクリーンプレートガントリー型ドリル盤 モデル 2020ER25

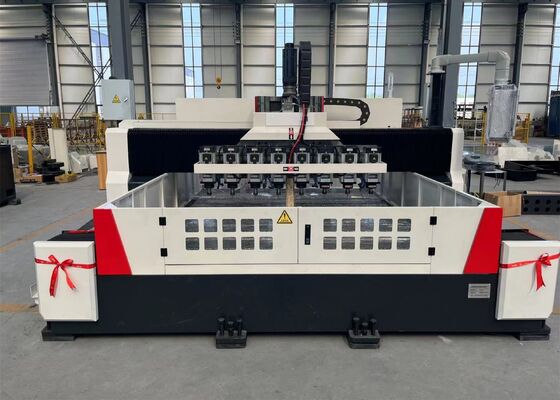

モデル 2020ER25 CNCスクリーンプレートガントリー型薄板用ドリル加工機

用途:

主に、シーブプレートや薄板などのワークピースを有効厚み範囲内で効率的に穴あけ加工するために使用されます。単一素材および複合素材部品の両方に貫通穴を開けることができます。加工プロセスはデジタル制御されており、操作が非常に便利です。自動化、高精度、多品種、大量生産を可能にします。

パラメータ構成:

機械構造:

主にワークテーブル、移動ガントリー、移動サドル、複数のドリルパワ-ヘッド、自動潤滑装置、保護装置、循環冷却装置、デジタル制御システム、電気システムで構成されています。転がりガイドペアによって支持および案内され、精密リードスクリューペアによって駆動されるため、工作機械は高い位置決め精度と繰り返し精度を備えています。

1. ワークテーブル:

ベッドとワークテーブルは鋳鉄（HT250）の一体鋳造品であり、二次焼鈍および時効処理後の精密機械加工により、優れた動的および静的剛性を持ち、変形がありません。ワークテーブル表面には、精密機械加工された、合理的に配置されたTスロットがあり、ワークピースのクランプに使用されます。ベッドベースの各側には高精度リニアガイドが1つずつ取り付けられており、ガイドスライドへの均等な力分布を保証し、工作機械の剛性および引張・圧縮強度を大幅に向上させています。駆動システムは、ACサーボモーターと精密ボールねじペアを使用して両側駆動を実現し、ガントリーのY軸方向への移動を可能にします。ベッドの底面には調整ボルトが配置されており、ベッドとワークテーブルのレベル調整が容易です。

2. 移動ガントリー:
移動ガントリーは鋳鉄（HT250）から鋳造および機械加工されています。ガントリーの前面には、2つの高耐荷重転がりリニアガイドペア、2セットの精密ボールねじペア、および2つのサーボモーターが装備されており、パワ-ヘッドスライドのY軸方向への移動を可能にします。各パワ-ヘッドスライドにはドリルパワ-ヘッドが装備されています。ガントリーの移動は、サーボモーターが精密カップリングを介してボールねじを駆動することによって実現されます。

3. 移動サドル
移動サドルは精密鋳鉄構造部品です。2つの高耐荷重CNC硬化ガイドスライド、精密ボールねじペア、およびサーボモーターに接続された高精度遊星減速機を備えています。これにより、ドリルヘッドがZ軸方向に移動し、早送り、送り、早戻し、停止動作が可能になります。また、自動チップブレーキング、チップ除去、一時停止機能も備えています。

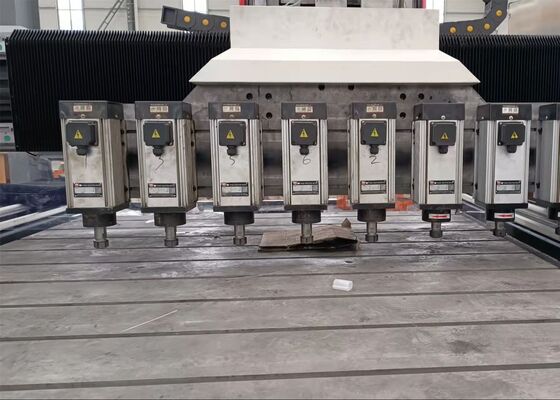

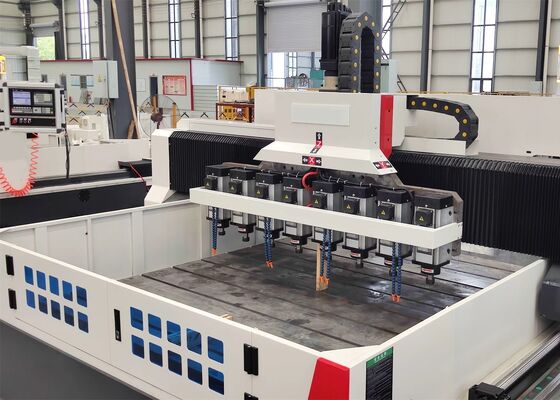

4. ドリルパワ-ヘッド:
ドリルパワ-ヘッドは専用の三相スピンドルモーターを使用しており、精密スピンドルを直接駆動します。スピンドルは5列の日本製アンギュラ-コンタクトベアリング（前面3列、後面2列）を使用し、無段階変速を実現しています。送りはサーボモーターとボールねじによって駆動されます。X軸とY軸はリンク可能で、半閉ループ制御を使用し、直線および円弧補間機能を可能にします。スピンドル端はERツールホルダーです。
