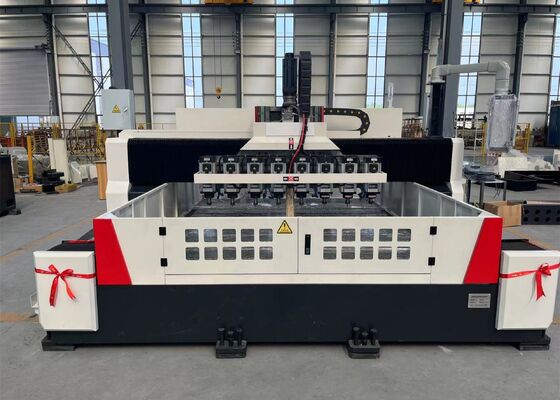

ER25スピンドルテーパー穴 CNCスクリーンプレート穴あけ機 φ1-φ6mm 最大穴あけ径

ER25 スピンドルテーパー穴 CNC スクリーンプレート穴あけ機 Φ 1-Φ6mm 最大穴あけ径

用途:

本機は、適用加工厚さ範囲内の穴あきプレート、ふるいプレート、薄鋼板などのワークピースの高効率穴あけ加工のために主に開発されました。均質材および複合材部品の両方に貫通穴を加工できます。全加工操作はデジタルCNC制御システムによって管理され、便利な操作を保証すると同時に、自動化された高精度、多仕様、大量生産をサポートします。

パラメータ設定:

機械構造:

工作機械は主に、ワークテーブル、移動ガントリー、移動サドル、複数の穴あけスピンドルユニット、集中自動潤滑システム、保護アセンブリ、循環クーラントシステム、CNC制御システム、および電気制御システムで構成されています。移動軸は精密転がりリニアガイドウェイによって案内され、高精度リードスクリューアセンブリによって駆動され、優れた位置決め精度、繰り返し性、および操作安定性を提供します。

1. ワークテーブル:
機械ベッドとワークテーブルは、一体型の鋳鉄（HT250）部品として製造されています。二次焼鈍および時効処理後、鋳物は精密加工を受け、優れた静的および動的剛性を実現すると同時に、変形を効果的に防止します。ワークテーブル表面は精密に仕上げられ、ワークピースの確実で便利なクランプのために論理的に配置されたTスロットを備えています。ベッドベースの各側には1つの高精度リニアガイドウェイが取り付けられており、ガイドスライド全体に均一な荷重分布を提供し、工作機械全体の剛性および引張強度と圧縮強度を大幅に向上させます。駆動機構は、ACサーボモーターと精密ボールねじアセンブリを組み合わせて、両側同期駆動を採用しており、ガントリーがY軸に沿って正確に移動できるようにします。調整可能なレベリングボルトがベッドの下に配置されており、ベッドとワークテーブルの便利なレベリングとアライメントを容易にします。

2. 移動ガントリー:
移動ガントリーは、精密鋳造および機械加工プロセスを経て、鋳鉄（HT250）から製造されています。2つの高負荷容量転がりリニアガイドウェイアセンブリ、2セットの精密ボールねじアセンブリ、および2つのサーボモーターがガントリーの前面に取り付けられており、パワーツールヘッドスライドがY軸に沿ってスムーズに移動できるようにします。各パワーツールヘッドスライドには、独立した穴あけパワーツールヘッドが装備されています。ガントリーの移動は、サーボモーターによって精密に制御され、高精度カップリングを介してボールねじに動力を伝達し、安定した正確な位置決めを保証します。

3. 移動サドル:
移動サドルは、穴あけユニットの安定した正確な移動を提供するように設計された、精密機械加工された鋳鉄構造アセンブリです。2つの高負荷容量CNC硬化ガイドスライド、1つの精密ボールねじアセンブリ、および高精度プラネタリー減速機とサーボモーターを組み合わせたものを備えています。この構成により、Z軸に沿って穴あけヘッドが駆動され、高速接近、制御送り、高速後退、および停止操作が可能になります。システムはまた、加工効率と操作の利便性を向上させるために、自動チップブレーキング、チップ排出、およびプログラムされた一時停止機能を提供します。

4. 穴あけパワーツールヘッド:

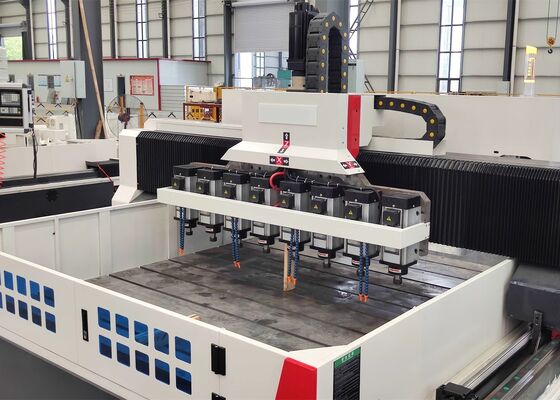

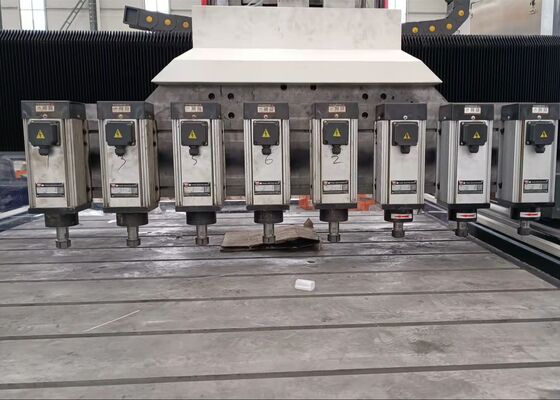

穴あけパワーツールヘッドには、精密スピンドルアセンブリを直接駆動する専用の三相スピンドルモーターが装備されています。スピンドルは、5列の日本製アンギュラベアリング構成によって支持されており、前面に3つのベアリング、後部に2つのベアリングで構成され、安定した操作と無段階のスピンドル回転数調整を提供します。送り機構は、サーボモーターと精密ボールねじアセンブリの組み合わせによって駆動されます。X軸およびY軸の動きは、セミクローズドループ制御下での協調リンクをサポートし、線形補間および円形補間操作の両方を可能にします。スピンドルノーズは、対応する穴あけ工具を収容し、確実な工具クランプを保証するために、ER工具ホルダーで構成されています。
