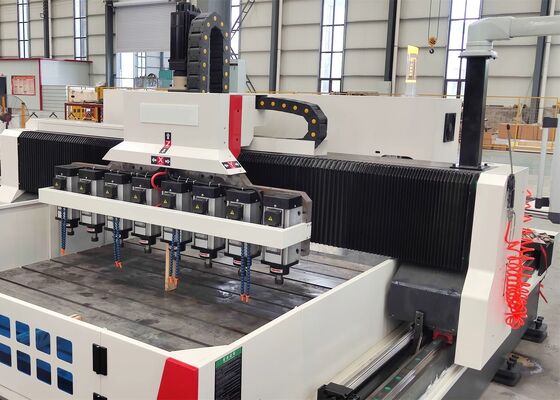

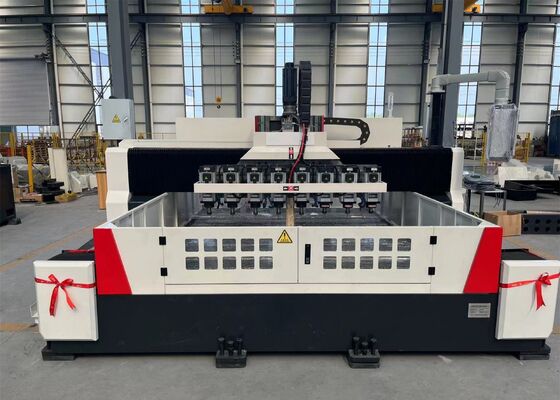

モデル 2215ER20 ガントリー CNC シートプレートマシン 2200*1500mm 作業部品サイズ

モデル 2215ER20 ガントリー CNC シーブプレート加工機 2200*1500mm 加工ワークサイズ

用途:

主にシーブプレートや薄板などのワークピースを有効厚み範囲内で効率的に穴あけ加工するために使用されます。単一素材および複合素材部品の両方に貫通穴を開けることができます。加工プロセスはデジタル制御されており、操作が非常に便利です。自動化、高精度、多品種、大量生産を可能にします。

パラメータ構成:

機械構造:

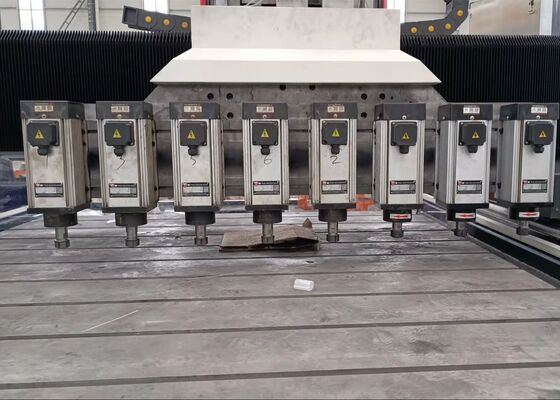

主にワークテーブル、移動ガントリー、移動サドル、複数のドリルパワ-ヘッド、自動給油装置、保護装置、循環冷却装置、デジタル制御システム、電気システムで構成されています。ローリングガイドペアによる支持と案内、および精密リードスクリューペアによる駆動により、工作機械は高い位置決め精度と繰り返し精度を備えています。

1. 自動給油装置および保護装置:
この工作機械には、台湾製の容積式圧力分配自動給油装置が装備されており、ガイドレール、リードスクリュー、ギアなどのすべての可動部品に自動的に給油し、死角を残さず、工作機械の耐用年数を保証します。X軸とY軸には防塵保護カバーが装備されており、ワークテーブルは飛沫防止バッフルで囲まれています。

2. 完全なKeyuanバス絶対値CNCシステム
これはKeyuan CNCドリルおよびフライス盤専用システムです。モーターは高精度絶対値サーボモーターで駆動されます。RS232インターフェース、カラーディスプレイ画面、中国語操作インターフェースを備え、オンサイト/外部USB入力をサポートします。

3. 電源オフメモリ機能
突然の停電やその他の操作中断が発生した場合、この機能により、停電前に最後に穴あけした位置を迅速かつ便利に取得できます。オペレーターはすぐに次のステップに進むことができ、検索時間を節約できます。

4. レーザー干渉計:
英国RENISHAW社のレーザー干渉計を使用して校正を行い、ピッチ誤差、バックラッシュ、位置決め精度、繰り返し精度を精密に検査・補正し、機械の動的および静的安定性と加工精度を確保します。ボールバー検査: 各機械は英国RENISHAW社のボールバーを使用して検査され、真円度と機械の幾何学的精度を校正し、同時に円形切削実験を実施して機械の3D加工精度と円形度精度を確保します。
