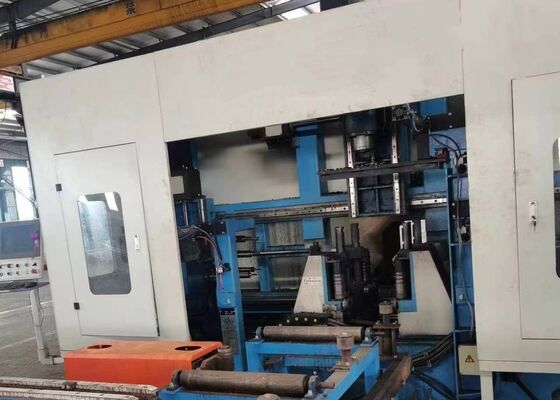

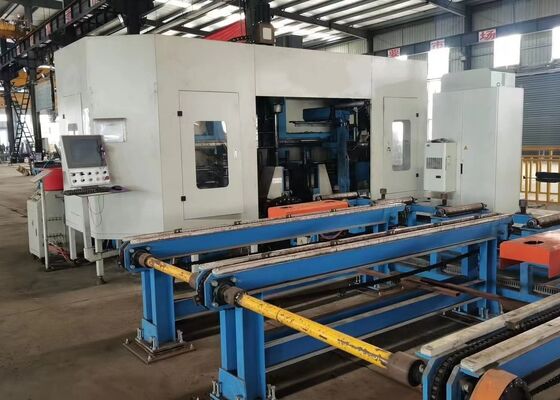

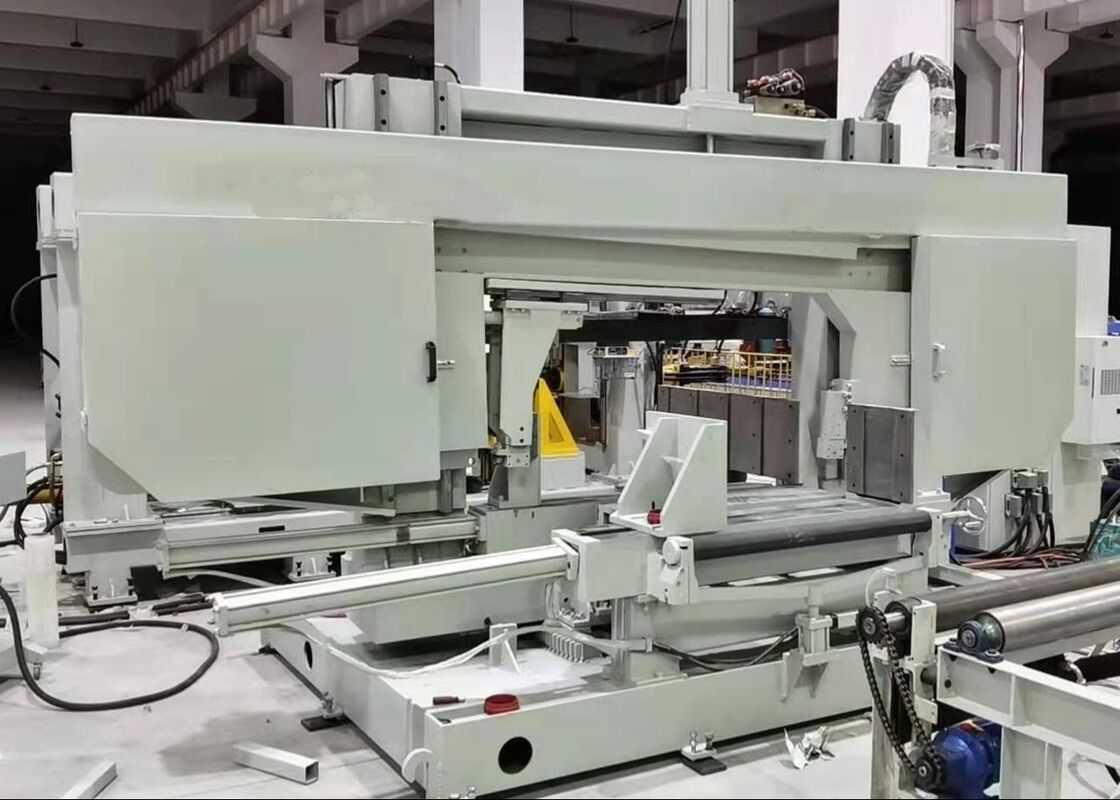

工業用 高速 CNC H ビーム 掘削 機械 3 個の独立 スピンドル

工業用 高速 CNC H ビーム 掘削 機械 3 個の独立 スピンドル

製品紹介:

このCNCビームドリリングラインは,特にHビーム構造部品の高精度ドリリングアプリケーションのために設計されています.機械は,優れた加工精度と操作の便利性で,効率的な多方向の掘削性能を提供します.鉄鋼製造産業のための信頼性と先進的な加工ソリューションとして,建設鉄鋼構造,橋工学,鉄鋼工学など様々な分野で広く適用されています.トランスミッションタワー製造ネットワーク構造の大規模プロジェクトです

製品構成情報:

製品の特徴

13D CNCHビーム掘削と切断機械は,重用機械フレーム,CNC給餌システム,材料輸送システム,電気制御システム,水力システム,冷却システムから構成されています.潤滑システム固定された機械床と移動可能な作業部品構造を組み合わせた,装置は,大型Hビームの加工に特別に最適化されている.継続的な自動生産をサポートし,優れた処理効率と運用安定性を提供します.

2機械構造は,メインベッド,CNCスライディングテーブル組成,サポートメカニズム,上部クランプユニット,サイドクランプユニット,および作業部件検出システムで構成されています.固定側スライドを含むCNCスライド組Hビーム加工のために特別に開発された,各スライド組は,スライドプレート,スライドベース,スピンドルヘッドストック,高速機械スピンドルツールシリンダー,変頻モーター,サーボモーター,線形ガイドウェイ,精密なリードスクリュー,正確な位置付けと安定した加工性能を保証します.

3サポートブレーキ,ラックとピニオントランスミッションメカニズム,サーボモーター,減速機,および供給操作機から構成されています.マニピレーターはX軸の方向に沿ってH線作業部位を正確に移動します.精密な供給制御と加工プロセス全体で信頼性の高い位置付けを保証します.

4材料処理システムには,インフィードコンベアとアウトフィードコンベアの両方が含まれます.インフィードコンベアは,コンベアサポート,サポートロール,横向き位置付けメカニズムで構成されています.鉄鋼プロファイルの輸送のために設計されたもの効率的で安定した材料のロードのために,CNCフィードリングシステムと協力します.放出コンベアーは放出支柱とロール組成から成ります機械加工後の完成した作業部品のシームな輸送を保証します.

5冷却システムは,内部と外部の冷却方法の組み合わせを採用し,掘削作業中に効率的な熱消耗のために油霧潤滑技術を使用します.この先進的な冷却ソリューションは,冷却液の消費量を削減します生産コスト効率を向上させ,環境に優しい製造をサポートし,熱磨きを最小限に抑えることで,ドリルツールの使用寿命を延長します.

6. 液圧システムは,上部クランプメカニズム,サイドクランプメカニズム,ツールシリンダー,および他の液圧駆動部品のための信頼性の高い電源サポートを提供します.安定した作業部品固定と信頼性の高い機械操作を保証する.

7パナウマシステムでは,圧縮空気の動力を供給する 給水操作機,検出シリンダー,および他の空気駆動部品,迅速な対応と信頼性の高い自動化性能を保証する.

8潤滑システムは,集中自動潤滑と手動潤滑を組み合わせています.集中化潤滑システムは,重要な移動部品の間に合った精密潤滑を提供します線形導路と鉛螺栓装置を含む,機械的磨きを効果的に軽減し,長期にわたる加工精度を維持します.

9機械制御システムは,産業用コンピュータ,PLCコントローラ,および関連する制御部品を統合して,知的で自動化された操作を提供します.処理プログラムは,CAD図をインポートしたり,USBインターフェイスまたはキーボード入力を通じて加工パラメータを入力することによって生成できます.プログラムが保存され,呼び戻され,表示され,必要に応じて部品番号に従って転送することができます.システムはまた,個々の加工パラメータの手動調整をサポートし,全生産サイクルの完全な自動実行を可能にします生産効率を大幅に向上させる.

試作品のデモセッションでは,CNCビームとシート金属の掘削,マーク, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesこの実験で示された試料は,正確に穴を配置し,クリーンなスレッドをタップし,明確なマークパターンを達成する機器の能力を明確に強調しています.リアルワールドのアプリケーションでの例外的な精度と信頼性を徹底的に示しています.

高速CNCHビームドリリング,マーク,シーリングマシンは主に鉄鋼構造製造施設と橋建設プロジェクトで使用されています.フレームや支柱構造に使用されるHビームの精密加工を保証する橋の建設では,この装置はHビームに高精度な掘削作業を行います.橋の構造的整合性を向上させ,長時間負荷に効果的に耐えられるようにするこの機械は,その卓越した運用効率により,これらの重要なインフラ部門に信頼性の高いサポートを提供し,関連プロジェクトのスムーズな進展に貢献します.
