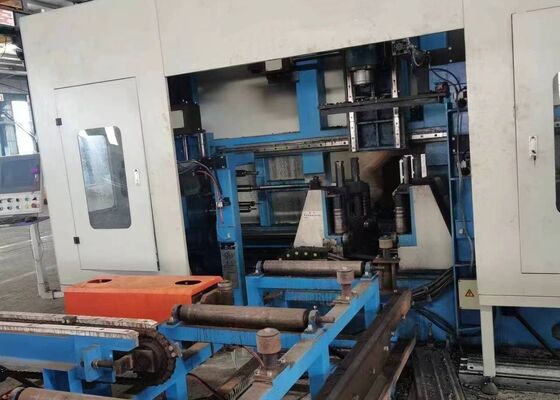

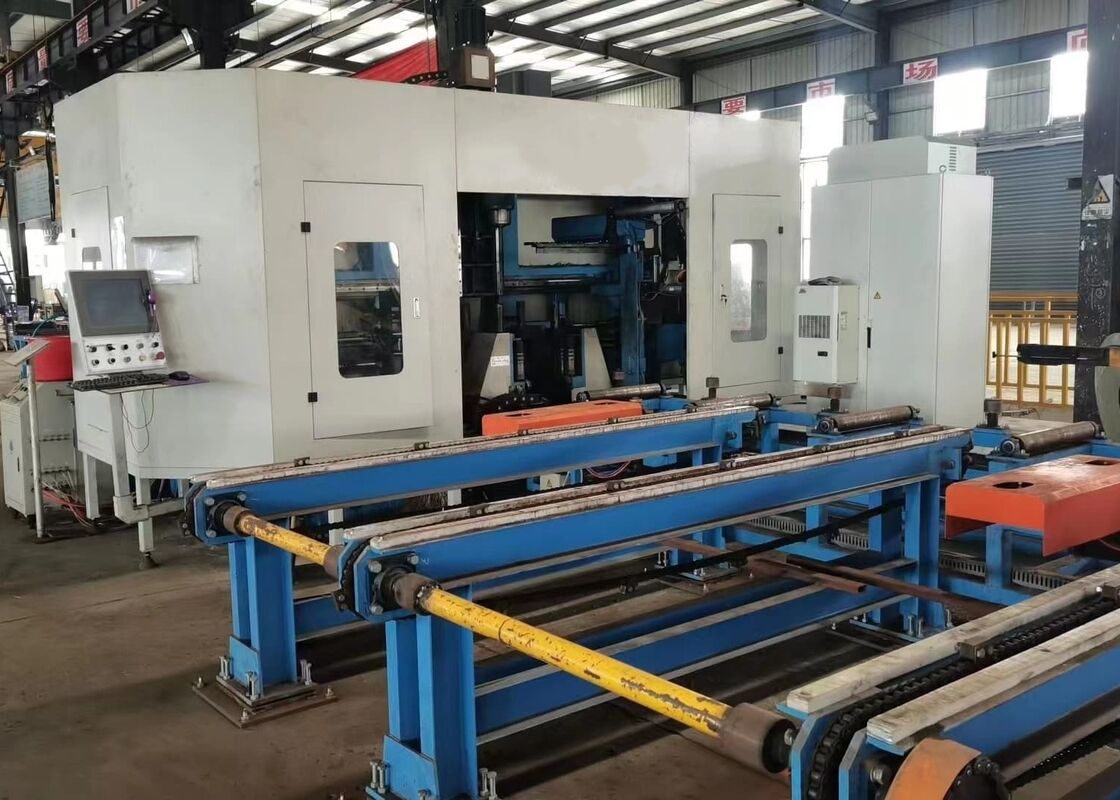

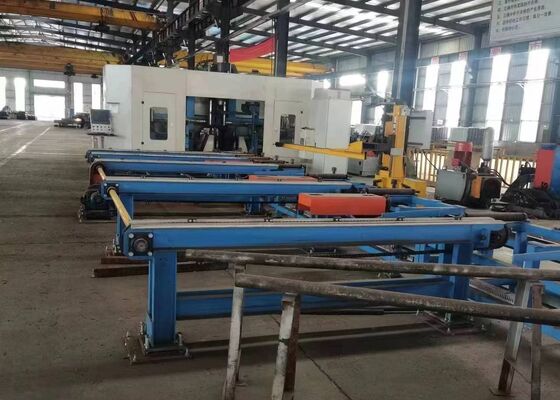

高精度なビーム処理のための多スピンドルCNCHビームドリリングマシン
製品紹介:
CNCHビームドリリングマシンは,Hビーム,チャネルセクション,アングル鋼,および他の構造鋼部品の高精度ドリリング,タップ,マーク,およびスクリッピングのために設計されています.商業用建物のための鉄鋼構造の製造に広く使用されています.駐車場構造,送電塔,格子塔,橋,様々な重用鋼鉄建設プロジェクト
1特殊な高性能CNC加工ソリューション 構造鋼材製造業界向けに開発された
2Hビームとチャネルセクションの3つの側面を同時に掘削することができ,例外的な加工精度,一貫した加工品質,および高い生産性を提供します.
3完全に自動化された材料の供給,位置付け,加工操作を可能にする7つのCNC制御軸で装備されています.
4. AutoCAD と DSTV ファイル形式と完全に互換性があり,エンジニアリング図の自動解釈と加工プログラムの直接生成を可能にします.
製品パラメータ:
| モデル | BHD1000/3 |
| H 梁幅範囲 (mm) | 100~1000 |
| H 梁の高さの範囲 (mm) | 100〜500 |
| チャンネル鋼の幅範囲 (mm) | 100~1000 |
| チャンネル鋼の高さ範囲 (mm) | 100~250 |
| 作業部品の最大厚さ (mm) | 80 |
| 作業部品の最大長 (m) | 12 または 15 (オプション) |
| 掘削スピンQTY | 合計 3 スピンドル,上部ユニットに1 スピンドル,左側と右側 |
| スピンドルホールのコーナー | BT2 医療 |
| 最大掘削直径 (mm) | 40 |
| スピンドルモーターの電源 (kW) | 喜びを味わいましょう 15/11 |
| スピンドル速度 (r/min) | 100~3000 |
| スピンドルの加熱速度 (m/min) | 0~10 |
| X軸の給餌速度 (m/min) | 0~20 |
| ツールマガジン | 3 |
| ツールマガジン型と容量 | 列型,3x4 (オプション) |
| マッピングユニット (オプション) | ディスクタイプ,36文字,文字サイズ Φ10mm |
| CNCシステム | ドイツ語日本,中国 INVT |
| 冷却方法 | 噴霧冷却,内部冷却 + 外部冷却 |
| 機械の総サイズ (m) | 33×5.5×3くらい5 |
| 総電源 (kW) | 約60 |
| 上記のパラメータは,顧客の特定の要求に応じて調整および変更することができます. | |
製品の特徴:
1材料供給システムは,高性能サーボモーターによって駆動されるCNC制御のクランプキャリッジを組み込み,作業部品の迅速な輸送を保証し,機械加工プロセス全体を通して例外的な位置位置の正確性と繰り返しが可能です..
23つの高速BT40精密スピンドルユニットは,Hビームセクションの3つの表面を同時に加工するために配置されています.カービッドをスピンドルを通過した冷却液とスピンドル速度で最大3まで掘削するシステムでは,優れた掘削性能,優れた穴質,統合されたチェーン型チップコンベアを通して効率的なチップ脱出が可能です.
3設備は,内部および外部冷却液の供給の両方をサポートする先進的な最小量潤滑 (MQL) システムで装備されています.各スピンドル組は,独立した外部の冷却液ノズルと内部冷却液チャネルを備えています操作者が特定の加工要件に応じて内部冷却,外部冷却,または組み合わせた冷却モードを選択できるようにする.
4自動ツールチェンジャー (ATC) は,手動の介入なしに完全に自動ツール交換を行うことができます.この機能は,ツール交換時間を大幅に短縮します.機械の無作業期間を最小限に抑える生産効率を向上させる.
5高精度サーボモーターで駆動される. この機械は,高精度サーボモーターで駆動される. この機械は,高精度サーボモーターで駆動される.マークディスクは自動的に 36 文字をインデックスします鉄鋼構造部品の迅速で正確で重複性の高い識別マークを 提供します
6統合された自動書き込みとタップ機能は,従来の手動配置手順の必要性を排除します.Hビームのフレンズと網の両方の溶接基準線を正確に生産機械は構造部品の穴を直接スレッドし,機械の精度を向上させ,手作業を削減し,製造生産性を高めます.
7材料の供給と加工作業全体において,作業部品の持ち上げ,横向きの位置付け,クランプ,ロック,および解放はすべて水力的に制御されています.この完全に水力的な作業保持システムは,安全な材料固定を保証絶え間ない生産中に優れた加工安定性,信頼性の高い性能.
8制御プラットフォームは,国際的に認められたメーカーから供給された高級コンポーネントを使用したPLCベースのCNCシステムと産業用コンピュータを統合しています.複数のプログラミング方法がサポートされています.AutoCAD,TEKLA Structures,DXF,DSTVファイルから生成された加工データは直接インポートでき,プログラミング手順を簡素化し,生産管理効率を向上させる.
試作品には,様々な幅のフレンズと厚さのある標準のHビームサンプルと,異なる仕様のチャネル鋼のサンプルが含まれます.機械の加工性能を包括的に表示するこれらの代表的なサンプルは,正確な穴の位置,高品質のスローリングの穴,そして鋭い,明確に定義されたマーク結果を明確に示し,顧客,エンジニア,機器の加工精度を正確に評価するために,品質検査員処理の一貫性,そして実用的な運用条件下での全体的な生産の信頼性
高速CNCHビーム掘削,マーク,タッピング機械は,構造鋼材製造工場,橋工学,および他の重鋼鉄建設産業に広く適用されています.鉄鋼製造施設内装置は,高精度な掘削,タップ,マーク,Hビームの書き込みを施し,構造のフレーム,柱,サポートシステムに使用します.効率的な組み立てと信頼性の高い構造性能のために精密に加工された部品を供給する橋の建設プロジェクトでは,Hビームメンバーの精密加工を提供し,接続の精度,構造的整合性,長期の負荷負荷性能を改善します.高効率の機械加工を組み合わせることで優れた精度と信頼性の高い運用安定性により,この機械は近代的な鉄鋼構造の生産と大規模インフラストラクチャの建設のための理想的な製造ソリューションを提供します.
