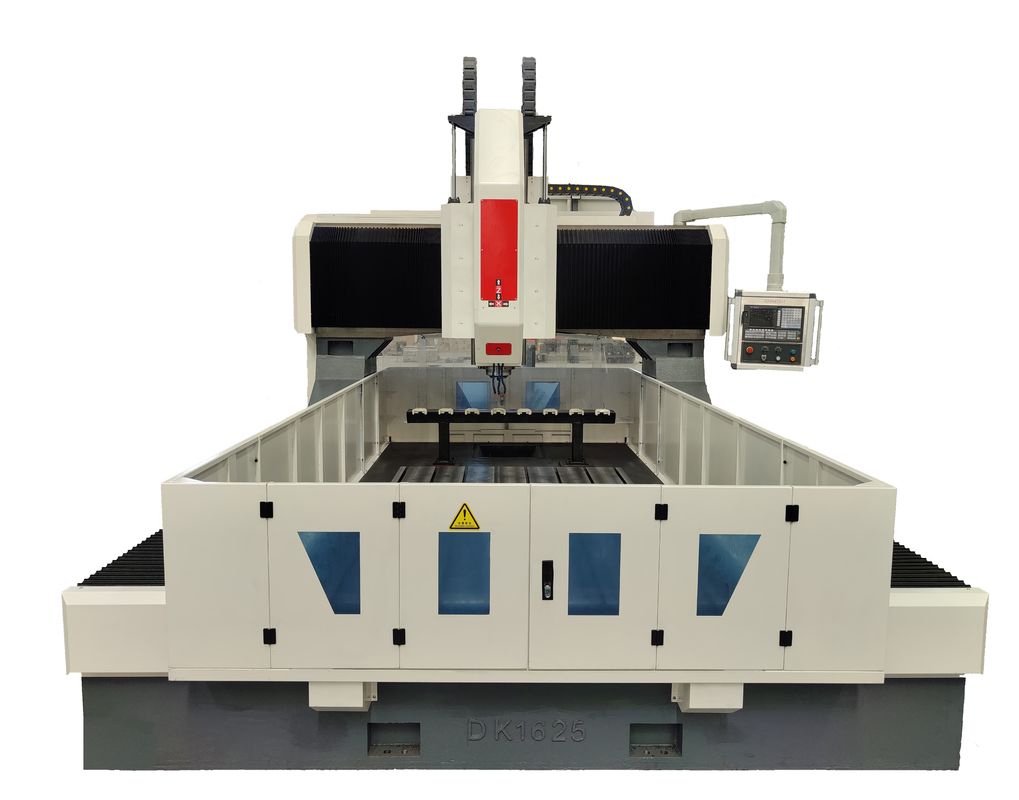

大型鋼板用 高性能高速CNC穴あけ・フライス盤

大型鋼板用 高速CNC板材鑽孔及銑削加工中心機

應用:

本CNC龍門式板材鑽銑加工中心機專為鋼板及結構組件的鑽孔、倒角、攻絲、銑削和镗孔等廣泛加工工序而開發。它為法蘭、圓盤、環形件和板材結構等適用厚度範圍內的各種工件提供高效的孔加工解決方案。該機床支持通孔和盲孔加工，適用於單一材料及多層複合組件的加工。通過集成先進的CNC技術，該設備提供了便捷的操作、自動化加工能力和高精度製造性能，是需要效率、精度和可靠性的大規模工業生產的理想解決方案。

規格:

產品特點

1. 高精度傳動系統:
本機採用台灣製造的線性導軌和精密滑塊組件，確保軸運動平穩、運動穩定性極佳，並增強了重載加工應用中的承載能力。

1). X軸配備兩條滾動式線性導軌，提供橫向導向和結構支撐，滿足高速鑽孔操作的要求。軸運動由交流伺服馬達結合高精度滾珠絲桿傳動系統驅動，確保定位精確和線性運動平穩。

2). Y軸設計有兩條重型滾動式線性導軌，每側安裝一條，每條導軌上安裝三個方形滑塊，形成高剛性的龍門滑動結構。這種優化的配置提供了卓越的結構強度和穩定性，同時具有低摩擦阻力、高移動速度、出色的減震性能和較長使用壽命等優點。龍門運動採用雙伺服同步驅動系統，兩側均安裝伺服馬達，同步驅動滾珠絲桿，確保同步運動和精確的CNC控制加工性能。

3). 主軸滑鞍配備四條重型線性導軌，提供卓越的剛性、高定位精度、出色的動態性能，即使在低速加工條件下也能穩定運行。

2. 自動潤滑系統和防護結構:
本機配備台灣製造的容積式自動潤滑系統，具有精確的壓力分配。該系統自動為所有主要運動部件供應潤滑劑，包括線性導軌、滾珠絲桿和齒輪齒條傳動系統，確保全面的潤滑覆蓋，有效延長關鍵部件的使用壽命。X軸和Y軸系統上安裝有防塵保護罩，工作台周圍佈置有防水飛濺護罩，以保護機器結構並提高運行可靠性。

3. 先進的KND數控系統:

本機採用高精度絕對伺服馬達進行驅動控制，並配備RS232通信接口、彩色顯示屏和中文操作界面。數控系統支持本地操作和外部USB數據輸入，提供便捷的程序管理、靈活的數據傳輸和高效的加工控制。

這款高性能的CNC龍門板材金屬加工鑽孔及標記工業設備，精心設計用於板材類組件和結構零件的精密加工。專為加工法蘭、圓盤、環形件和平板等工件而量身定制，其核心要求是這些工件的厚度必須嚴格符合機器規定的有效加工參數。

在鋼結構車間，該設備為結構板和連接組件提供精密的鑽孔和銑削操作，從而為鋼結構的穩定組裝奠定堅實的基礎。在風能領域，它為風力渦輪機塔筒和法蘭提供高精度加工解決方案——這是確保這些組件能夠承受惡劣環境條件（例如強風、溫度波動）的不可或缺的工序。對於橋樑建設項目，該設備加工橋樑樑和支撐托架，實現穩定、耐用的連接，這些連接經過工程設計，能夠在橋樑的長期使用壽命內承受動態載荷。
