CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| 長さ×幅: | 2000 × 2000 mm | ガントリー高さ: | 600mm |
|---|---|---|---|
| スピンドルテーパ: | BT50-150 | 最大穴あけ径: | Φ50 mm |
| 最大厚さ: | ≤160 mm | タッピング径: | M3～M28 |
| Tスロット幅: | 28mm | サーボスピンドルモーター電源: | 22kW |

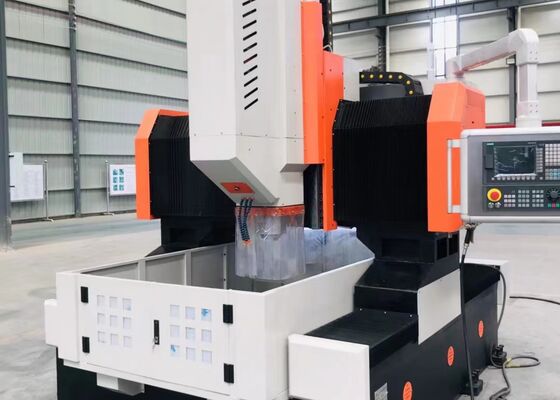

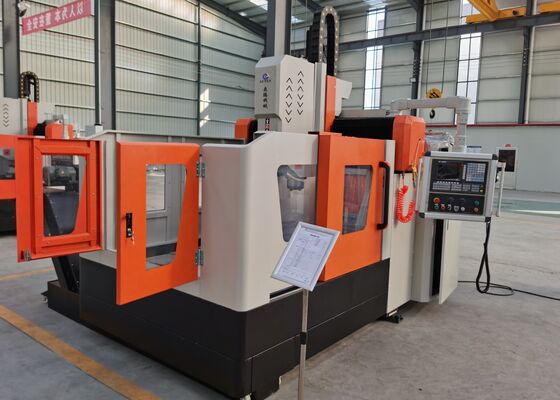

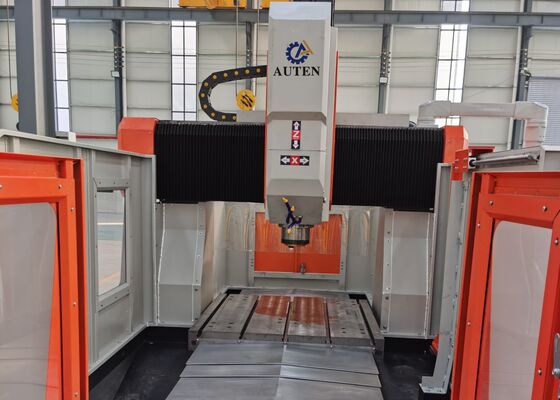

風力発電用CNCフレンズ 小型の掘削機 BT50 スピンドルテーパー
適用する:
鋼板のためのCNCゲントリ型ドリリング・フレーズ機は,主に管のシート,フレンズ,ベアリング,熱交換機,石油化学などの産業における他の部品原子炉,風力発電,ボイラー,鋼鉄構造.内部冷却のカービードドリルビットまたは外部冷却の高速トウィストドリルを使用して高速ドリルをサポートします.機械は幅広い機能を備えていますさらに,選択的に,横の掘削,掘削,掘削を行うための自動直角頭で装備することができます.粉砕作業.
仕様:
| モデル | PHD2020 | |
| 作業部品の大きさ | LxW (mm) | 2000×2000 |
| 作業台のTスロット幅 (mm) | 28 | |
| 掘削パワーヘッド | QTYは | 1 |
| スピンドル・コーナー | BT2 医療法 | |
| 最大掘削直径 (mm) | Φ80 | |
| 最大厚さ (mm) | ≤250 | |
| 切断直径 | M3-M30 | |
| スピンドル速度 (r/min) | 30~3000 | |
| サーボスピンドルモーターの電源 (kW) | 22/30 | |
| 動力ヘッドの横移動 (X軸) | 最大水平走行量 (mm) | 2000 |
| 横の移動速度 (r/min) | 0~8 | |
| 横向き運動のためのサーボモーターの電源 (kW) | 2.4 | |
| ゲントリーの縦移動 (Y軸) | 最大給水量 (mm) | 2000 |
| フード移動速度 (m/min) | 0~8 | |
| 給電サーボモーターの電源 (kW) | 2.4 | |
| 垂直のラム・フィード・ムーブメント (Z軸) | 最大走行量 (mm) | 800 |
| 移動速度 (m/min) | 0~8 | |
| サーボモーターの動力 (kW) | 2.4 | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| 電気システム | CNCシステム | FAGOR/KND/GSK |
| ツール交換機 | ディスクタイプ (オプション) | 24 ツール位置 |
| 総サイズ | LxWxH (m) | 5.3×3.8×27 |
製品の特徴
1プレートとフレンジの掘削,フレーシング,マークする機械は,ベース,縦スライド,ゲントリ,横スライド,垂直フィードユニットを含むいくつかの基本的な部品で構成されています.掘削とフライリングのスフィンダ作業台,冷却システム,自動チップ除去システム,自動潤滑システム,空気システム,電気システム,その他の重要な要素.
2セルボ駆動のスライディングドリリングパワーヘッドのCNC鋼板切削機械は,ドリリング,リミング,タッピング,チャンファーリング,溝フレーシング操作を実行することができます.他のユニットと連携したり,独立して活動したりできます.掘削スピンドルには,BT50の角型スピンドル搭載の台湾製高精度スピンドル (内部冷却) が搭載されており,バタフライスプリングの自動ブローチメカニズムが組み込まれています.この設計は,接続棒と水力シリンダーツールリリースシステムを通じて便利なツールの交換を可能に掘削機とフレーズ切断機の間で迅速に切り替えることができます.
3. 掘削とマークする機械は,高精度な線形ガイドで構築され,スムーズで正確な動きを保証します.ACサーボモーターは,同期ベルトと精度ボールスクリュー組を動かす,優れた位置付け精度を保証する
4金属プレートゲントリマシンのフレームとゲントリは,鋳物または溶接された高級鋼板から構成されています.これらのコンポーネントは,加工の前に高温で焼却されます.半加工後,内部のストレスを軽減するために二次焼却プロセスが続きます精密加工により,均等な精度と構造の安定性を保証します.
CNCゲントリープレート切断機は高性能産業用ソリューションで,プレート型の部品や構造要素の精密加工のために精巧に設計されています.フレンジなどの作業部品を収容するために特別に設計されています.材料の厚さは,機械の指定された有効加工能力内に留まる条件で,
鋼鉄構造の製造ワークショップでは,このプレート掘削機械は,構造プレートと接続要素の精密な掘削と磨削操作を実行します.鉄筋の安定した組み立てのための信頼性の高い基盤を提供する風力発電業界では風力タービンの塔やフレンズに 高精度加工を施し,これらのコンポーネントが厳しい環境条件に耐えられるようにする橋の建設プロジェクトでは,設備は橋梁や支柱を処理し,橋の使用期間中 動的負荷に耐えられる 安定した耐久性のある接続の形成を可能にします.
