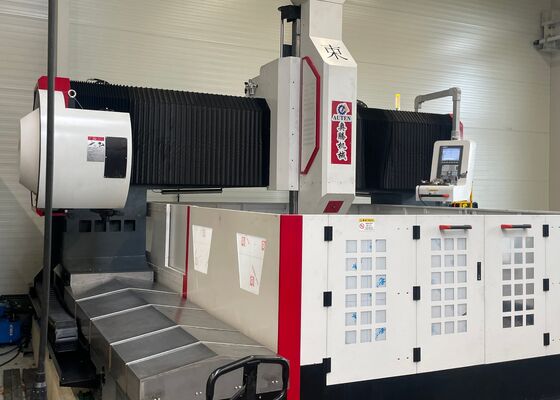

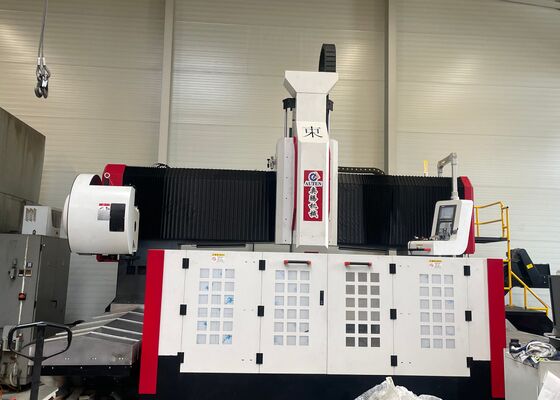

2525BT50 高耐久性分割 CNC ガントリー ドリル ミリングマシン 30KW サーボスピンドルモーター出力

2525BT50 重用式スプリットCNCゲントリードリリングフレーシングマシン 30KW サーボスピンドルモーターパワー

適用する:

このCNCゲントリードリリング機器は,プレートおよび構造部品のドリリング,チャンファリング,タッピング,フレーリング操作のために設計されています.主に高効率のフレンズの掘削に使用されます.単材料と複合材料の部品の両方で,透孔と盲孔の両方を処理することができます.機械加工プロセスはデジタル制御されています自動化,高精度,様々なタイプの生産と大量生産をサポートします.

仕様:

装置の構造:

機械ベースは鋳造材料で作られ,作業台,移動式ゲントリ,移動式スライディングセール,掘削とフレーシングパワーヘッド,自動潤滑システムなどの主要な部品で構成されています.保護装置循環冷却システム,デジタル制御システム,電気システム. サポートとガイドのためにローリングハードレールペアを使用し,ドライブのために精密なリードスクリューペアを使用します.位置付けの高度な精度と位置付けの優れた繰り返しが特徴です.

製品の特徴

1床と作業台
床は,溶接した長方形管から作られ,加工前に高温で焼却され,半完成後には,内部ストレスを軽減するために第二回焼却されます.,作業台は灰色鉄 (HT250) の単品鋳物で,二次焼却と老化処理を受けています.変形なしで優れた動的および静的硬さを有する作業台の表面には,作業部件を安全に固定するための,よく組織されたTスロットが装備されています.高精度の線形ガイドレイルがベッドの両側に設置され,ガイドレールのスライドに均等なストレスの分布を確保機械の硬さと張力と圧力の両方に抵抗力を大幅に向上させる. 駆動システムは,精密ボールスクリューと組み合わせたACサーボモーターを備えています.Y軸に沿ってゲントリーの移動を容易にする調整可能なボルトは床の下面に配置され,作業台を容易に平らにする.

2モバイル・ガントリー:

移動型ゲンタリーは灰色鉄 (HT250) から鋳造され,前側には超高負荷能力の2つの線形ガイドレールが装備されています.精密なボールスクリューペアとサーボモーター,動力ヘッドのスライディングプレートの動きをX軸に沿って動かすゲントリの動きは,サーボモーターによって促進されます.精密コップリングメカニズムを通過してボールスクリュー上のボールナッツの回転を駆動する.

3サーリを動かす

移動式スライディングセール は,高精度鋳鉄の部品です. それは,2つの超高負荷のCNC線形スライドテーブル,精度ボールスクリューペアセット,そして高精度惑星式減速器がサーボモーターに接続されている乗馬機には,パワーヘッドの重量を対比する窒素ガスバランスシリンダーも搭載されており,スクリューの負荷を軽減し,使用寿命を延長します.このシステムは,Z軸に沿って掘削パワーヘッドの動きを駆動自動チップカットオフ,チップ除去,一時停止機能が搭載されている.

.

この先進的なCNCゲントリ機械は,プレートとシート金属部品の高性能の掘削とマークのために特別に設計されています.プレート型作業部品や構造組成物の精密加工を容易にするように慎重に設計されたフレンジ,ディスク,環状の部品,平面プレート,および同様の部品の加工に理想的です.作業部品の厚さは,機械の事前に定義された有効加工パラメータに準拠する必要があります..

鉄鋼構造の製造施設では,この機器は構造板と接続要素の高精度な掘削とフレーズ作業を行います.鉄筋の信頼性の高い組み立てのための堅牢な基盤を提供する風力発電の分野では 先進的な風力タービンの塔やフレンズに高精度加工能力があり,これらの部品が厳しい環境条件に耐えるように設計されていることを保証します橋の建設プロジェクトでは,設備は橋梁や支架を処理し,安定した,橋の長寿期間中に動的負荷に耐えるように設計された長持ちの接続.
