CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| LxW: | 1600 x 1600 mm | Gantry height: | 600mm |
|---|---|---|---|
| Spindle taper: | BT50 | Max.drilling diamter: | Φ75 mm |
| Max.thickness: | ≤180 mm | Tapping diameter: | M3-M28 |
| Spindle speed: | 30~3000 r/min |

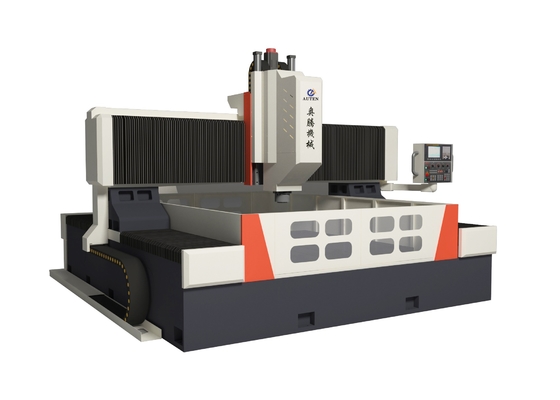

CNCプレートドリリング・フレーシングマシン PHD1モデル616

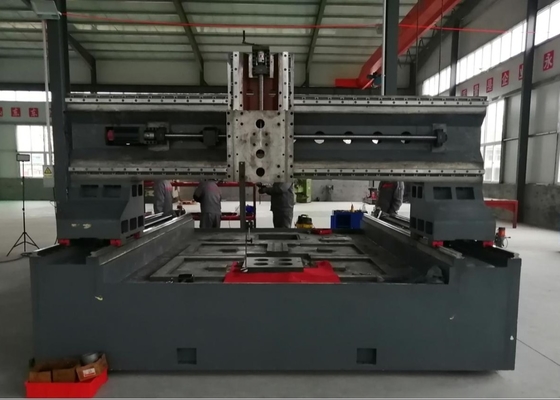

機械の構造:
機械床は鋳造され,主に作業台,移動式ゲントリ,移動式スライディングセール,掘削とフレーシングパワーヘッド,自動潤滑装置,保護装置で構成されています.循環冷却装置ローリングハードレールペアサポートとガイド,精密なリードスクリューペアドライブ,機械は位置付けの精度が高いし,位置付けの精度も重複している.
1Wオークベンチ
作業台は灰色鉄 (HT250) で作られ,二次加熱および振動老化処理で完成し,硬さも変形もなく,作業面は鋳造構造を採用しています.
2移動型ゲンター:
移動式ゲンタリーは灰色鋳鉄 (HT250) で作られています.ゲンタリーの前側には,2つの超高負荷能力のローリング線形ガイドペアがあります.精密ボールスクリューとサーボモーターセット動力ヘッドスライドがY軸として使用されるように,同じ方向に動いているとき,掘削動力ヘッドは動力ヘッドスライドプレートにインストールされます.精密コップリングを通してサーボモーターによって駆動されたボールスクリューの回転によって実現.
3移動式セール:
滑り塞は,高精度鋳鉄構造です. 滑り塞は,2つの超高負荷のCNCハードトラック滑りテーブルで装備されています.精密なボールスクリューペアと高精密の惑星減速器のセットをサーボモーターに接続し,掘削力を駆動します. 頭はZ軸方向に動きます.自動チップ断片,チップ除去,一時停止の機能を備えています. 自動チップ断片は,自動チップ断片,チップ除去,停止の機能を備えています.
4掘削力ヘッド:
S仕様:
| 作業部品の大きさ | LxW | 1600×1600 mm |
| ゲントリー高さ | 600 mm | |
| Dローリングパワーヘッド | QTYは | 1 |
| スピンドル・コーナー | BT2 医療法 | |
| 最大掘削直径 | Φ75 mm | |
| 最大厚さ | ≤180mm | |
| 切断直径 | M3-M28 | |
| スピンドル速度 | 30~3000回転/分 | |
| サーボスピンドルモーターの動力 | 15kW | |
| スピンドルの下端から作業台までの距離 | 200~600mm | |
|
動力ヘッドの横向き移動 (X軸) |
最大水平走行 | 1600mm |
| 横の移動速度 | 0~9回転/分 | |
| サーボモーターの動力 | 2.4kW | |
| ゲントリーの縦移動 (Y軸) | 最大 給餌 ストロック | 1600mm |
| フード移動速度 | 0~9m/min | |
| サーボモーターの動力 | 2×2.4 kW | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 400 mm |
| 移動速度 | 0~8m/min | |
| サーボモーターの動力 | 2.4 kW (ブレーキ) | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C | 0-0.02mm/1000mm |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C | 0-0.01mm/1000mm |
| ツール: | 四口自中心化液圧チャック | |
| 機械の重量 | 約11.5T | |
| 総サイズ | LxWxH | 5300×3400×2700 mm |
