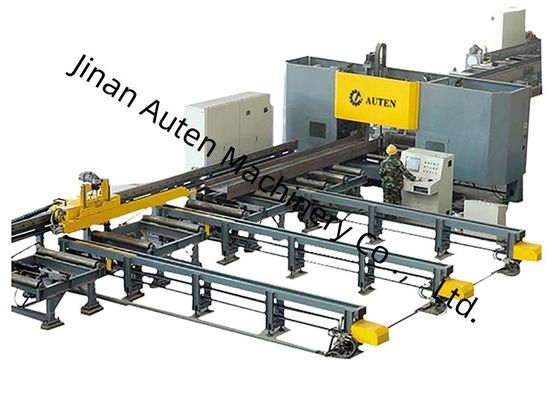

3スピンドルBT40 CNC ビーム 掘削 マーク シェーリング マシン ビーム 長さ 2000~13000mm

三主軸BT40 CNCビーム穴あけマーキングおよびせん断機 ビーム長2000～13000mm

工作機械の使用:

この工作機械は、主にH型鋼、溝形鋼などの鋼材の穴あけ、タッピング、マーキングに使用されます。3つのBT40高速スピンドルを使用して、鋼材の3つの面に穴あけを行います。各面には1つのスピンドルがあり、対応する列型工具マガジンは最大4種類のドリルビットを収容できます。

高い加工効率、高精度、容易な操作性、幅広い適用性を特徴としています。建設、ガレージ、タワー、グリッドなどの鉄骨構造業界で広く使用されています。

工作機械の構造と構成:

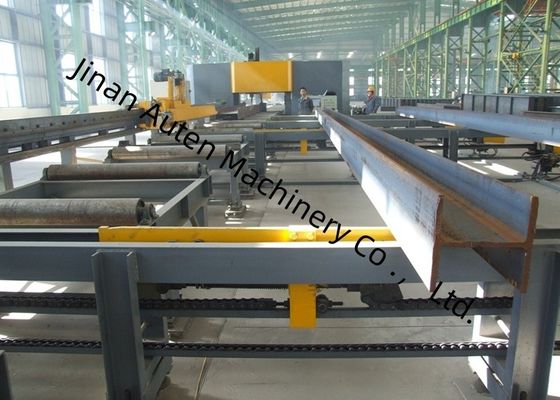

この工作機械は、主に穴あけ機、送りトロリー、送りチャネル、排出チャネル、冷却システム、油圧システム、空圧システム、潤滑システム、電気システムなどで構成されています。工作機械は、固定ベッドと可動ワーク構造を採用しています。この三次元穴あけ構造は、自動化された生産に便利です。

穴あけ機

穴あけ機は、主にベース、ベッド、可動スライド、スピンドルボックス、上部加圧装置、側面クランプ装置、列型工具マガジンで構成されています。

この工作機械は、固定側、可動側、上部ユニットスピンドルボックスの3つのスピンドルボックスを備えており、それぞれ水平方向と垂直方向に穴あけを行うために使用されます。各スピンドルボックスは独立して操作でき、同時に穴あけ操作を完了できるため、生産効率が大幅に向上します。各スピンドルボックスには、BT40高速機械スピンドルのセットがあり、対応する列型工具マガジンには、最大4つの直径のドリルビットを取り付けることができます（スピンドルに工具がない場合）。ワークを一度クランプすると、4つの異なる穴径を自動的に処理できます。スピンドル送りはサーボモーターによって駆動され、プログラム制御を通じて早送り、作業送り、早送りが可能です。スピンドルモーターはスピンドルサーボモーターによって駆動され、速度は幅広い速度調整範囲で無段階に調整されます。

3つのスピンドルボックスユニットはベッド側面に吊り下げられており、各スピンドルボックスユニットは2組のサーボモーターによって駆動され、スピンドルボックスの水平および垂直移動を実現します。これはボールねじによって駆動され、精密リニアローリングガイドによってガイドされます。この装置は、穴あけプロセス中にワークを2つの方向に加圧します。油圧シリンダーは、ワークの上にある加圧機構を駆動して、ワークを水平サポートローラーに押し付け、油圧シリンダーは側面にある加圧機構を駆動して、ワークを側面から押し付けます。

仕様:
