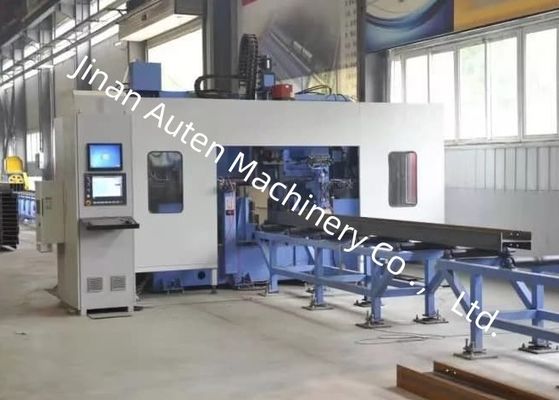

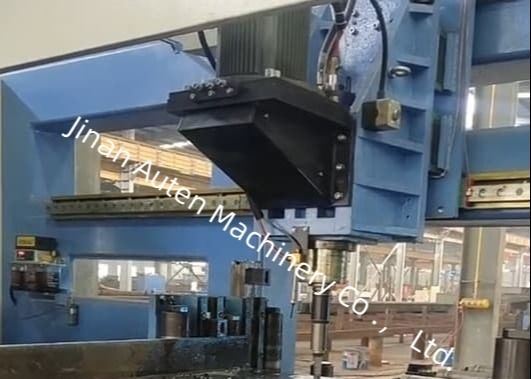

幅範囲150～1250mm CNC Hビーム穴あけマーキングおよびタッピングマシン BT40スピンドルボアテーパー

コンポーネント:

この生産ラインは、主にローディング水平材料テーブル、3D穴あけメインマシン、3D穴あけ供給チャネル、3D穴あけ供給装置、3D穴あけ排出チャネル、冷却システム、油圧システム、空気圧システム、潤滑システム、電気システムなどで構成されています。

この生産ラインは、固定ベッドと可動ワーク構造を採用しており、自動化された生産を容易にします。

主な仕様:

1. ローディング水平材料テーブル

材料テーブルブラケット、コンベアチェーン、減速モーターなどで構成されており、鋼材を供給チャネルに搬送する役割を果たします。

ローディング水平材料テーブルは、お客様が購入した矯正機に接続されています。

2. 三次元穴あけ供給チャネル

三次元穴あけ供給チャネルは、パワーローラーを使用して、お客様の現場の矯正機に接続し、矯正されたプロファイルを受け取り、それらを自動的に供給トロリーのクランプ位置に搬送します。この構成では、ローラーの上部平面の地面からの高さは800mmです。矯正機の高さが異なる場合は、ユーザーが調整する必要があります。

供給チャネルは、加工するワークを運ぶように設計されています。ワークの前端を検出し、X方向の加工基準を決定するために、チャネルの前端に光電スイッチが設置されています。サイドプッシュ装置は、ワークをサイド位置決めローラーにしっかりと押し付け、ワークのY方向の大まかな位置決めを実現します。

3. 三次元穴あけ供給トロリー

ギア、サーボモーター、マニピュレーターで構成されています。マニピュレーターは優れた剛性と安定性を備えており、プロファイルの仕様に応じて自動的に昇降し、ワークを自動的にクランプできます。マニピュレーターがワークをクランプすると、サーボモーターによって駆動され、ギアラックの伝達の下で、ワークはX方向に送られ、穴あけ作業の長手方向の加工精度が保証されます。
