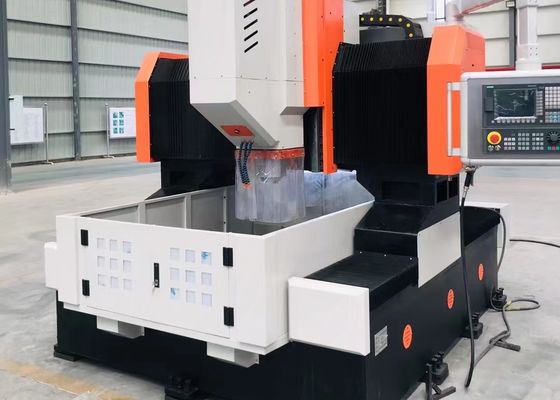

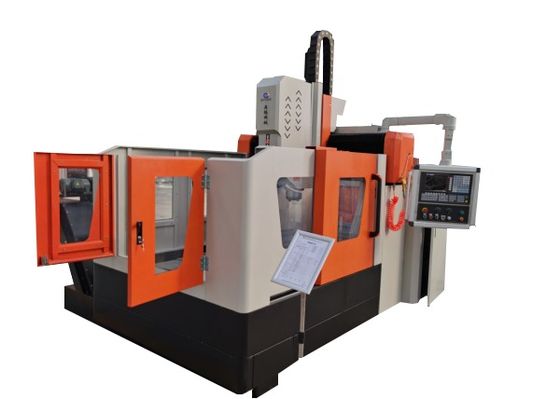

1200x1200mm 作業部品 サイズ CNCプレート 掘削とフレーシング 機械 モデル サーボ 11KW スピンドル モーター パワー

1200x1200mm ワークサイズ CNC プレート穴あけおよびフライス盤モデル サーボ 11KW スピンドルモーター出力

用途:

プレート/構造部品の穴あけ、面取り、タッピング、フライス加工に適しています。

主に、有効範囲内の厚さのフランジ、ディスク、リング、プレートなどのワークの効率的な穴あけに特化しています。単一材料部品と複合材料の両方で、貫通穴と止まり穴の穴あけが可能です。工作機械の機械加工プロセスはデジタル制御されており、非常に便利な操作を提供します。自動化された、高精度、多品種、大量生産を可能にします。

1. ワークベンチ:

機械ベッドは溶接構造を採用しており、仕上げ機械加工の前に二次焼鈍およびエージング処理が施されています。優れた動的および静的剛性を示し、変形はありません。ベッドベースの両側に2つの高精度リニアガイドレールが取り付けられており、ガイドレールスライダーへの均一な力配分を確保し、工作機械の剛性、引張強度、および圧縮抵抗を大幅に向上させます。駆動システムは、ACサーボモーターと精密ボールねじペアを採用して両側駆動を行い、ガントリーがY軸に沿って移動できるようにします。さらに、ワークベンチには油圧シリンダークランプシステムが装備されています。

2. 可動ガントリー:

可動ガントリーは、灰鋳鉄（HT250）から機械加工された鋳造部品です。超高耐荷重能力を備えた2つの転がりリニアガイドペアがガントリーの前面に取り付けられています。一組の精密ボールねじとサーボモーターにより、パワーヘッドスライドプレートがX軸に沿って移動し、パワーヘッドスライドプレートには穴あけパワーヘッドが取り付けられています。ガントリーの移動は、精密カップリングを介してボールねじ上のボールナットを回転させるサーボモーターによって実現されます。

3. 可動スライドサドル:

可動スライドサドルは、精密鋳鉄構造部品です。超高耐荷重能力を備えた2つのCNCリニアレールスライド、一組の精密ボールねじペア、およびサーボモーターに接続された高精度遊星減速機が装備されています。この構成は、パワーヘッドの重量をバランスさせ、ねじへの負荷を軽減し、ねじの耐用年数を延ばすのに役立ちます。穴あけパワーヘッドをZ軸に沿って移動させ、パワーヘッドの急速前進、作業送り、後退、停止などのアクションを可能にし、自動切りくず除去、切りくず除去、一時停止の機能も備えています。

仕様:ワークサイズLxW
