CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| LXW: | 600 x 600のmm | ゲントリー高さ: | 400mm |
|---|---|---|---|
| スピンドルテーパー: | BT2 医療 | 最大掘削直径: | Φ35 mm |
| 最大厚さ: | 40mm | 切断直径: | M3-M15 |
| スピンドル速度: | 30~3000 r/min |
用途:
CNCガントリー穴あけフライス盤は、主に有効範囲内で、フランジ、ディスク、リング、プレートなどのワークの厚さを持つ板/構造部品の穴あけ、面取り、タッピング、フライス加工に使用されます。単一材料部品および複合材料で貫通穴および止まり穴を実現できます。加工プロセスはデジタル制御されており、操作は非常に便利です。自動化、高精度、多品種、大量生産を実現できます。

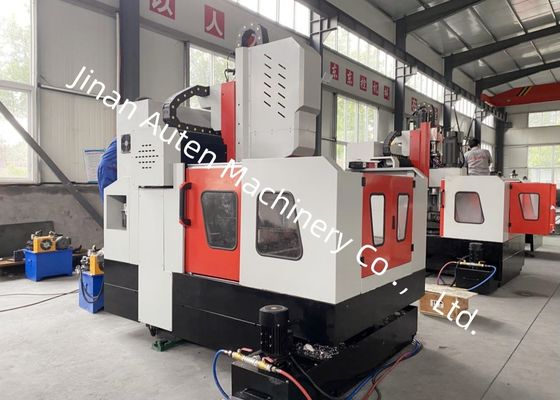

装置構造:
装置は一体鋳造されており、主にワークテーブル、固定ビームガントリー、可動スライドサドル、穴あけフライス加工パワーヘッド、自動潤滑装置、保護装置、循環冷却装置、デジタル制御システム、電気システムなどで構成されています。転がり硬質レールペアのサポートとガイド、精密リードスクリューペアの駆動、工作機械は高い位置決め精度と繰り返し位置決め精度を備えています。

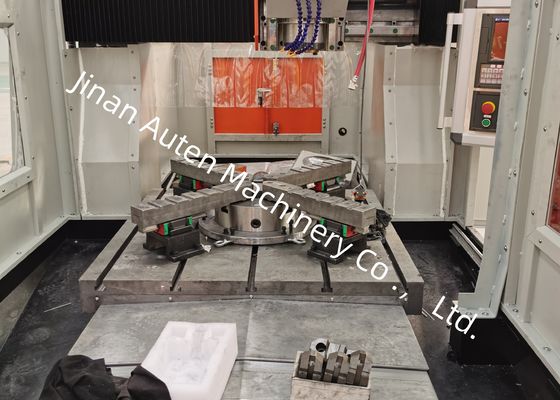

T溝ワークベンチ:
ワークベンチはねずみ鋳鉄（HT250）製で、二次焼戻しと振動エージング処理が施されており、優れた剛性と変形がありません。
固定ビーム型ガントリー:
ガントリーはねずみ鋳鉄（HT250）製です。ガントリーの前面には、2つの超高耐荷重転がりリニアガイドペア、一組の精密ボールねじ、およびサーボモーターが装備されており、パワーヘッドスライドプレートをY軸方向に移動させ、穴あけパワーヘッドはパワーヘッドスライドプレートに取り付けられています。ガントリーの移動は、精密カップリングを介してサーボモーターによって駆動されるボールねじの回転によって実現されます。
仕様:
| ワークサイズ | L x W | 600 x 600 mm |
| ガントリー高さ | 400 mm | |
| Dリルパワーヘッド | 数量 | 1 |
| スピンドルテーパー | BT40 | |
| 最大穴あけ直径 | Φ35 mm | |
| 最大厚さ | 40 mm | |
| タッピング直径 | M3-M15 | |
| スピンドル速度 | 30〜3000 r/min | |
| サーボスピンドルモーター出力 | 7.5kW | |
| スピンドルの下端からワークテーブルまでの距離 | 200-540mm | |
|
パワーヘッドの横方向移動 (X軸) |
最大水平ストローク | 600 mm |
| 横方向移動速度 | 0〜9 r/min | |
| 横方向移動用サーボモーター出力 | 10N/M | |
| ガントリー縦方向移動（Y 軸) | 最大送りストローク | 600 mm |
| 送り移動速度 | 0〜9 m/min | |
| 送りサーボモーター出力 | 10N/M | |
| 垂直ラム送り運動（Z軸） | 最大ストローク | 400 mm |
| 移動速度 | 0〜8 m/min | |
| サーボモーター出力 | 1x2.4kW（ブレーキ） | |
| 三軸位置決め精度 | X/Y/Z/A/B/C | 0-0.02mm |
| 三軸繰り返し位置決め精度 | X/Y/Z/A/B/C | 0-0.01mm |
| 機械重量 | / | 約3.5T |
| 全体サイズ | LxWxH | 2200x1600x2200 mm |
