CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| モーターパワー: | 4KW | 処理速度: | 20~25m/min |
|---|---|---|---|
| 掘削穴の直径: | Ф13.5~Ф40mm | 状態: | 新しい |
| 穴の直径: | 26mm | 特徴: | 高い信頼性 |
| 給餌速度: | 100~500 mm/min | 処理角度の長さ: | 最小300mm |
| 適用する: | 鉄鋼構造塔 足の溶接 | 角処理サイズ: | L63x6~L250x32 mm |
| タイプ: | CNC 角度線 | 総寸法: | 12000mm x 5000mm x 2000mm |
| 制御システム: | シメンス/FANUC | 加工角度サイズ: | 40х40х3~125х125х10mm |
| マーキングフォース: | 700KN |
薬の使用:

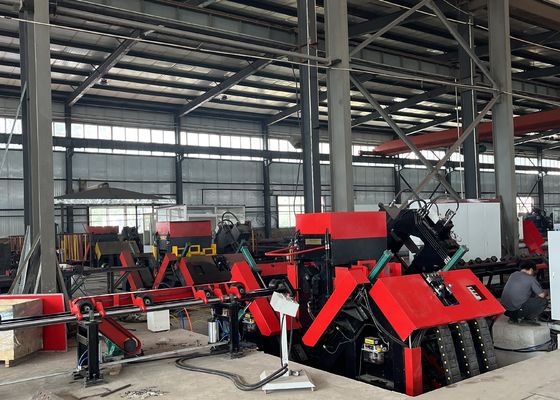

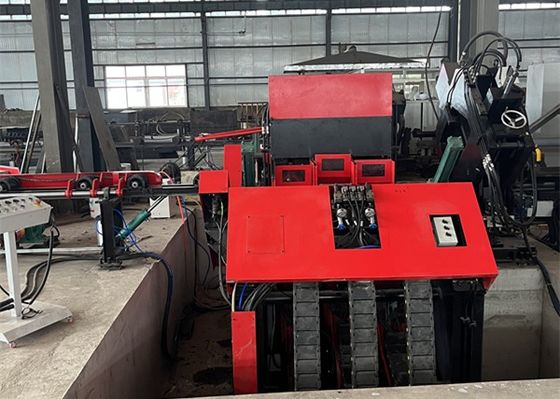

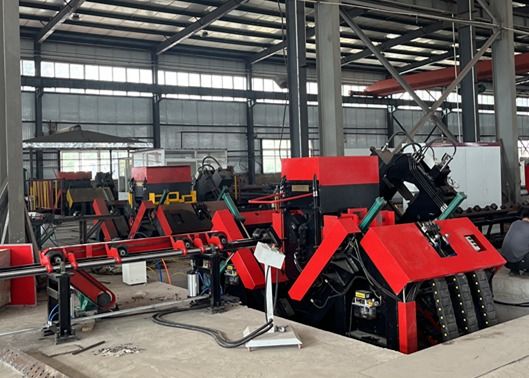

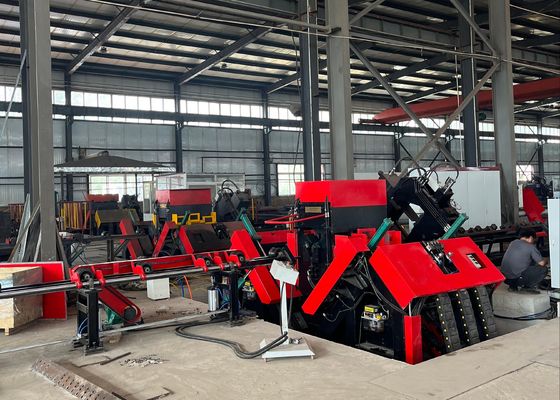

この装置は,主に,電送線塔のための大型の高強度角鋼の掘削とスタンプに使用されます.この生産ラインでは,角鋼のすべての穴が処理できます.穴の質が高い生産効率と自動化レベルも高い.
製品の特徴:
高度な自動化レベル:生産ラインは自動加載システム (横軸の給水管と回転式加載枠を含む) と自動卸載メカニズムが組み込まれています.自動給餌装置この技術により,すべての穴と鉄鋼のマークの彫刻が,生産ラインを1回通して完全に処理され,手作業の必要性がなくされる.操作者の労働力を大幅に削減します.
主なパラメータ:
| モデル | ADM2532 |
| 角の大きさ (mm) | 140*140*10~250*250*32 |
| 原材料の最大長 (m) | 14 |
| 標識力 (kN) | 1000 |
| 文字群の番号 | 1 |
| キャラクター番号 | 18 |
| 文字サイズ (mm) | 14*10*19 |
| 正確な距離の範囲 (mm) | 50~220 (ステップレス) |
| 各側のドリル数 | 3 ((2つのグループ,合計6つ) |
| 各側にある刃の数 | 3 |
| 掘削スピンドルのコナー | BT2 医療 |
| 最大掘削直径 (mm) | Φ40 |
| スピンドル回転速度最大 (r/min) | 6000 |
| 掘削冷却装置 | MQL 360-2 (乾燥冷却) |
| 冷却装置の油貯蔵容量 | 2L |
| 切断油 | 植物油ベースの微細切削油 ((2000-25) |
| 燃料消費量 | 5~50ml/h |
| CNC トロリ駆動型 | ACサーボモーター,ラックとピニオン駆動 |
| 角の最大給餌速度 (m/min) | 40 |
| AB 軸のアライナメント運動駆動方法 | 線形モーションガイド 交流サーボモーター ボールスクリュー 二次駆動 |
| スケートボードの最大回転速度 (m/min) | 10 |
| 掘削頭駆動型 | 線形モーションガイド 交流サーボモーター ボールスクリュー 二次駆動 |
| 掘削頭の最大供給速度 (m/min) | 14 |
| 給餌車用腕の作業方法 | 垂直式リフティング |
| 放出側にある転倒シリンダーの数 | 4 |
| 液体ステーション冷却方法 | 空気冷却 |
| CNC軸数 | 9 |
| 空気圧 (MPa) | 1 |
| 総力 | 約150KW |
| 機械の重量 (kg) | 約33トン |
| 総寸法 (m) | 33*8.5*2です5 |
