CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| 機能: | パンチング、マーキング、シャーリング | 角の大きさ (mm): | 40х40х3～100х100х8（長穴）、40х40х3～100х100х10（丸穴） |
|---|---|---|---|
| 平鋼サイズ(mm): | 40×3～140×10 | チャンネル鋼 (mm): | 80×5～140×8 |
| 最大。穴径(mm): | Φ22×50（長穴）、Φ26（丸穴） | パンチ力(kN): | 800 |
| マーキング力(kN): | 630 | 切削抵抗(kN): | 1250 |
| ハイライト: | CNC鋼材製造ライン,統合型CNC鋼材製造ライン,3 in 1 CNC鋼材製造ライン |
||

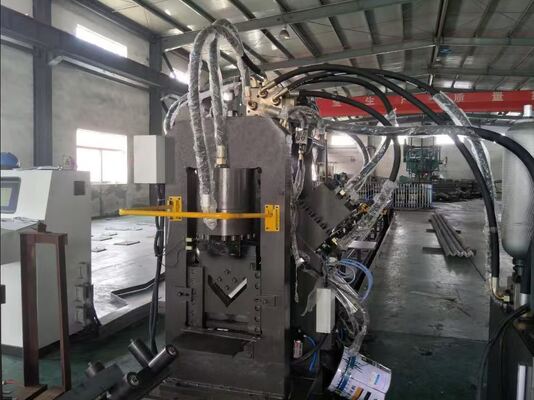

集成された3イン1CNC鋼材製造ライン 角フラットバーチャンネル鋼材加工
製品紹介:
角鋼,平面鋼,チャネル鋼のセクションのパンチング,マーク,切断作業のために設計されています.この機器は,トランスミッションタワーフィッティングの生産に広く使用されています.クロス・アームを含むピンク,マーキング,シート処理を1つの生産サイクルに統合することで,機械は複数の独立操作の必要性を排除します高加工精度,優れた生産性,シンプルな操作を提供し,最小限の訓練を必要とする単一のオペレーターによって効率的に管理できます.
製品パラメータ:
| モデル | JBC1010 |
| 機能 | パンチング,マーク,シェーリング |
| 角の大きさ (mm) |
40×40×3×100×100×8 (スロットホール) 40×40×3×100×100×10 (丸い穴) |
| 平面鋼のサイズ (mm) | 40x3~140x10 |
| チャンネル鋼 (mm) | 80x5~140x8 |
| 最大穴直径 (mm) | Φ22x50 (スロットホール), Φ26 (丸いホール) |
| 打撃力 (kN) | 800 |
| 標識力 (kN) | 630 |
| 切断力 (kN) | 1250 |
| 最大空白の長さ (m) | 9 |
| 完成品の最大長 (m) | 9 |
| 側ごとにパンチ | 3 |
| 標識文字のグループ | 4 |
| 文字の寸法 (mm) | 14×10×19 |
| CNC軸 | 3 |
| 切断モード | 片刃切断 |
| 角の加熱速度 (m/min) | 80 |
| 処理精度 | GB2694 に準拠する |
| プログラム機能 | リアルタイムの故障表示 |
| プログラムモード |
キーボードで入力する RS232インターフェースfロピディスクとUSBインターフェース |
製品の特徴:

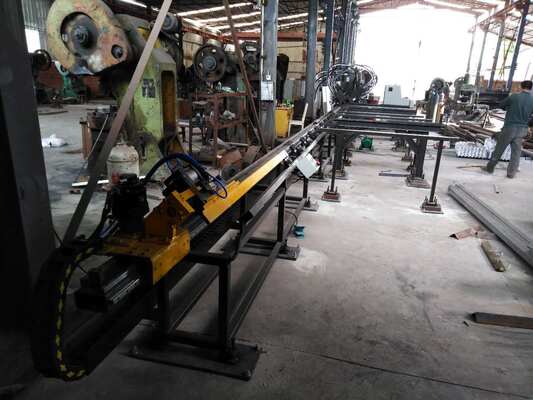

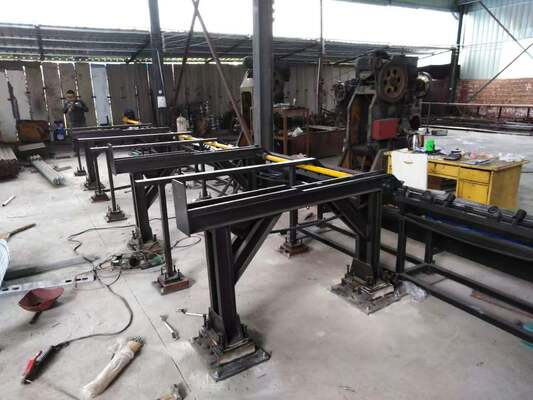

1機械は主に横切の材料転送システム,回転ロードユニット,フィードコンベア,CNCフィードキャリ,パンチングモジュール,マークモジュール,シーリングユニットで構成されています.放出コンベヤー統合された水力,電気,気力制御システム構造鋼材製造のための完全な高効率のCNC加工ソリューションを形成するためにこれらの部品は一緒に働きます.
2設備は,高度なCNC制御技術と伺服制御給餌システムを統合し,高い生産効率,安定した動作,優れた加工精度を提供します.キー・ヒドロリック信頼性の高い性能,延長寿命,長期間の運用信頼性を保証する グローバルに評判の良いメーカーから選択されます.
3エンコーダーケーブルとPLC通信線を含むすべての重要な信号伝送ケーブルは,輸入されたシールドされた扭曲ペア設計を採用しています.この配置は,効果的に電磁気干渉を減らす信号の安定性を向上させ 高精度な位置付けと信頼性の高いシステム通信を保証します
4産業用制御コンピュータは,直感的な操作と作業部品情報のグラフィック可視化を提供する二言語の中国語と英語の操作インターフェースを装備しています.プログラミングプロセスは簡単で効率的です操作者は,作業部品の寸法,穴の仕様などの基本的なパラメータを入力するだけです.標識に関する要件機械加工プログラムを作成する生産量.
5角鋼加工ラインは,大きな変形を持つ角鋼プロファイルの安定かつ正確な加工を可能にする専用のサポートおよびプレッシングメカニズムで装備されています.不規則な形複雑な材料条件です
6前部と後部給餌システムは,改善されたガイドレール構造と統合されたスプリングアシスタントメカニズムでアップグレードされました.この最適化されたデザインは,継続的な動作中に不十分な圧迫力によって引き起こされる材料の給餌の安定性を向上させ,効果的に問題を排除.
7機械の状態をリアルタイムに監視し,故障を迅速に特定し,設備の可用性を向上させるための シンプルなメンテナンス手順.
8シングルブレードシーリングシステムは,高切断精度,スムーズでクリーンな切断表面,優れた材料利用,および廃棄物の生成を削減します.全体的な生産効率と製造経済性を向上させる.
このCNC加工機器は,チャネル・ステール・ウェブ,アングル・ステール・フレンズ,フラット・ステール・セクションを含む,構造鋼部品の柔軟で包括的な加工のために設計されています.カーブ型またはアーチ型プロファイルにも作られる機械は,精密なマーク,精密なパンシング,高品質のシーリングを含む複数の機能を単一の自動加工プラットフォームに統合しています.多機能加工能力と先進的なCNC技術を組み合わせることでこのシステムは,角鋼,平鋼,チャネル鋼部品の効率的かつ正確な製造を可能にします.特にカスタマイズされた構造部品の製造に適しています.プロトタイプ開発優れた寸法一貫性,信頼性の高い加工精度,優れた表面品質を必要とするサンプル製造アプリケーション
この機器は,アングル鋼,フラット鋼,チャネル鋼部品のパンチ,マーク,切断作業に広く適用されています.通信塔のアクセサリーの製造に使用されています.高精度加工と効率的な自動加工により, 機械の設計や設計,製造,製造,製造,製造,製造,製造,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売システムにより生産効率が向上します安定した製品品質と,電源伝送構造の製造のための信頼性の高い性能
