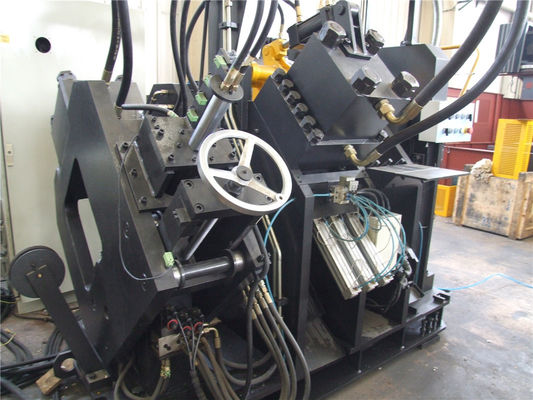

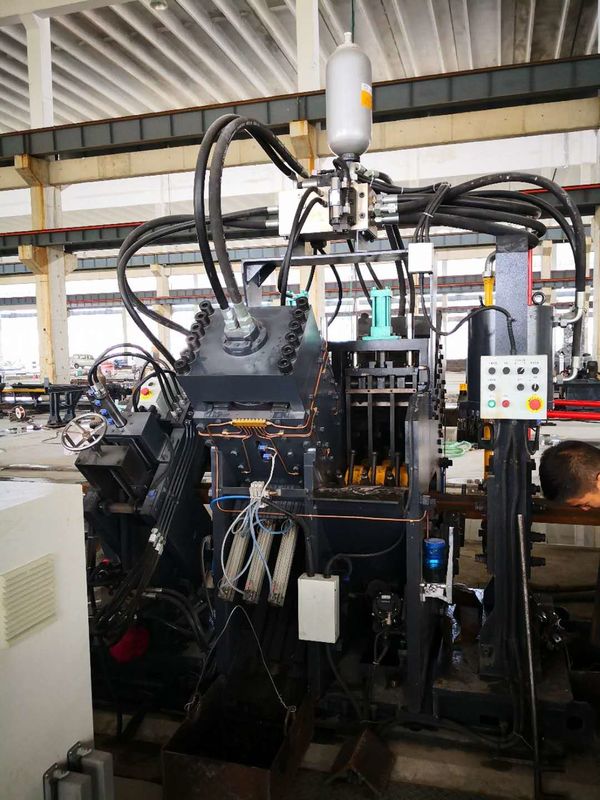

高速CNCアングルパンシングマシン

CNCアングルパンチング、マーキング、シャーリングマシンラインモデル JNC2020Q (強化モデル)

適用産業:

この機械は、アングル鋼タワー業界、電力継手、構造貯蔵施設、鉄骨構造建設業界などにおいて、アングル鋼のマーキング、パンチング、シャーリングに主に使用されます。

製品構成:

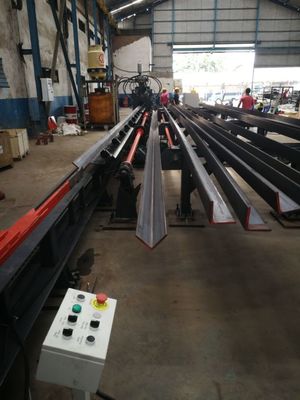

この機械は、横コンベア、回転ローディングシステム、インフィードコンベア、CNCインフィードキャリッジ、パンチングユニット、マーキングユニット、切断ユニット、アンローディングコンベア、油圧、電気、空気圧システムなどで構成されています。

製品特徴:

1. CNC技術を採用し、サーボモーターインフィードにより、高効率で安定したワークピース精度を実現。主要な油圧、空気圧、電気部品はすべて輸入品です。

2. 各側に3組のパンチとダイがあり、異なる直径の3種類のパンチを取り付けることができます。3組の金型は、PLCによって制御され、パンチングバックマークを変更するために一緒に移動できます。

3. 中国語/英語インターフェースを備えたコンピューターは、操作が簡単で、ワークピースの図面を表示できます。プログラミングが簡単で、ロフティングソフトウェアで作成されたプログラムデータを直接使用できます。プログラムを編集する際には、ワークピースのサイズ、穴の直径、バックマーク、ワークピースの数量を入力するだけです。

4. CNCインフィードキャリッジはサーボモーターによって駆動されます。光電エンコーダーが情報をフィードバックします。高精度な位置決めを保証するために、クローズドループ制御を採用しています。

5. すべてのマーキング、パンチング、シャーリングは自動的に完了し、すべての完成アングルは空気圧ターンオーバー装置によってアンロードできるため、作業強度を軽減できます。

6. 制御システムは、ホストコンピューター、CNCシステム、サーボモーター、PLC、外部検査センサーなどで構成されています。ワークピースの寸法を入力するだけで、処理が作成されます。さらに、プログラムは、ワークピース番号に従って保存、選択、表示、および通信できます。

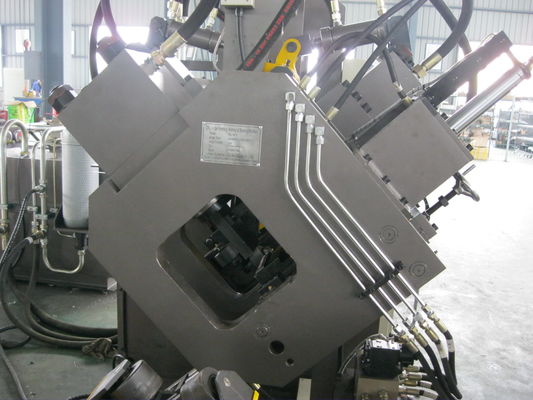

7. マーキングユニットは、剛性の高いクローズドフレームを採用しています。4つの文字ボックスのグループがマーキングユニットに固定されており、プログラムで選択できます。マーキングバックマークは自由に設定できます。

8. パンチング、マーキング、シャーリングシリンダーは大きく、NCキャリッジは新型でより強力です。クランプはより強力です。

仕様:

クランプ材質

切断ユニット

パンチングユニット

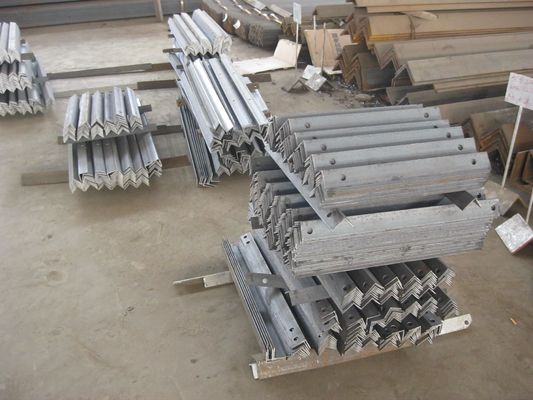

完成品
