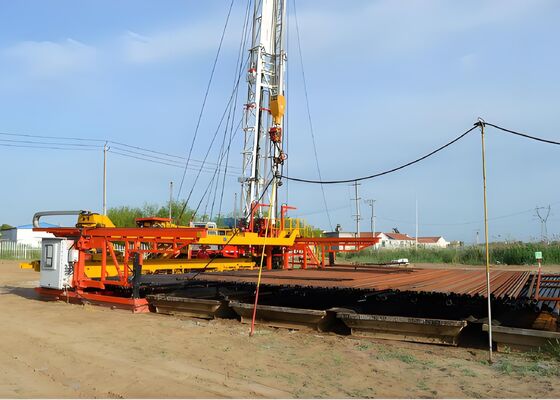

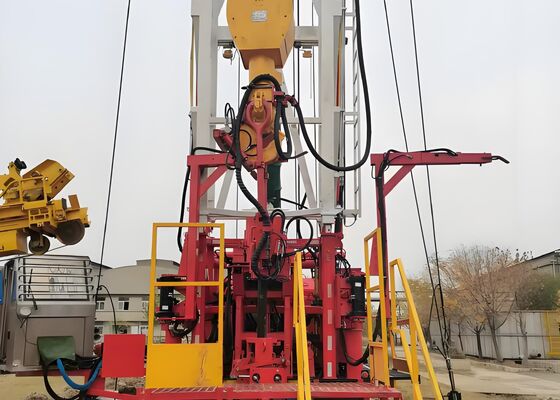

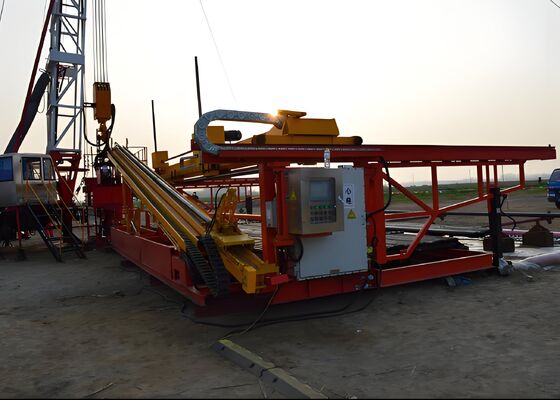

モデル SSPGNC-0.35-4 ((A) 油井 小規模修理 インテリジェント操作 油田処理機

モデル SSPGNC-0.35-4(A) 油井軽度修理インテリジェント操作油田ハンドリング マシン

製品概要:

自動パイプロッド搬送およびスタッキング機械は、軽作業の坑井保守作業中に石油チューブを自動的に搬送、スタッキング、および長さ測定するために開発されたインテリジェントな油田ハンドリング システムです。補助橋、パイプ保管エリア、搬送システム、坑口昇降装置の間で配管を自動的に移送、配置、測定します。これらの機能を単一の自動化プロセスに統合することにより、このシステムは、小規模な油井メンテナンス作業全体にわたって完全に自動化されたパイプ処理を効果的に実現します。

仕様:




製品の利点:

1. この装置にはパラメータ設定用の直感的なヒューマン マシン インターフェイス (HMI) が装備されており、PLC ベースの自動化システムによって制御されます。パイプのグリップ、アンロード、搬送、長さ測定を自動的に実行し、チューブの長さデータを逐次記録して保管、検索、生産管理に便利です。このシステムは信頼性の高い動作と高い柔軟性を提供し、手動介入を大幅に削減します。



2. 自動追尾機能を備えたサーボ制御移動台車をシステムに組み込んでいます。トロリーはチューブを独立して搬送しながら、搬送と長さの測定作業を同時に実行します。また、自由追跡モードまたは牽引追跡モードでエレベーターと同期して動作することもできます。輸送中、クランプ機構とトロリーが共同してチューブをサポートし、ガイド レールとの接触摩擦を排除し、パイプ端のねじ山を損傷から効果的に保護します。



3. この機械は、急速な磁化と消磁を特徴とする高度な永電磁処理システムを利用しています。この技術により、衝撃力を最小限に抑え、作動音を低減し、ワークピースへの表面損傷を防ぎながら、チューブの迅速かつ安定したグリップとリリースが可能になります。


4. 高精度な自動スタッキング・パレタイジング機能を備えた装置です。 Φ89 mm オイルチューブの場合、システムは各層内で 30 本のパイプを自動的に平行に配置し、それらを 10 個の均一な層に積み重ねて、整然とした位置決め、正確な位置合わせ、および効率的な材料保管を保証します。

5. 自動生産中に異常な動作状態が発生した場合、オペレータが迅速に介入できるように、ワイヤレス遠隔制御システムが提供されています。この機能により、運用の柔軟性が向上し、機器の安全性が向上し、便利なシステム制御とトラブルシューティングが容易になります。

自動パイプロッド搬送およびスタッキング機械は、小規模な油井保守作業中に油チューブと吸盤ロッドの自動搬送、スタッキング、位置合わせ、および長さ測定を行うために特別に設計されたインテリジェントな油田ハンドリング システムです。パイプの自動カウント、長さの記録、整然とした積み重ねを実行しながら、坑口、パイプラック、および補助ハンドリング装置の間で管を効率的に搬送します。このシステムは、手作業による取り扱いを最小限に抑え、操作の安全性を向上させ、取り扱い効率を向上させることにより、最新の油田井の介入およびメンテナンス用途に信頼性の高いインテリジェントな管状管理を提供します。
