モデル JNC1412 CNCアングルメタルパンシングマークとシーリングマシン 1800KN切断力
適用される産業:
この機械は,角度鋼のパンシング,マーク,シート作業を行うために開発された特殊な装置です.角鉄塔産業の基本的な加工要件に対応するために特に調整されています塔の製造に不可欠な角鋼部品の精密かつ効率的な処理を保証します.
仕様:
| 機能 | パンシング,マーク,切断 |
| 角の大きさ (mm) | 40×40×3 140×140×12 |
| 最大空白の長さ (m) | 12 |
| 完成品の最大長 (m) | 10 |
| マックス パンシング (直径 х厚さ) (mm) | Φ26×12 ((材料:Q345 510N/mm2) |
| 側ごとにパンチ | 2 |
| 打撃力 (kN) | 630 |
| 標識力 (kN) | 630 |
|
切断力 (kN) |
1800 |
| 標識文字のグループ | 4 |
| グループごとに文字数 | 12 |
| 文字の寸法 (mm) | 14×10×19 |

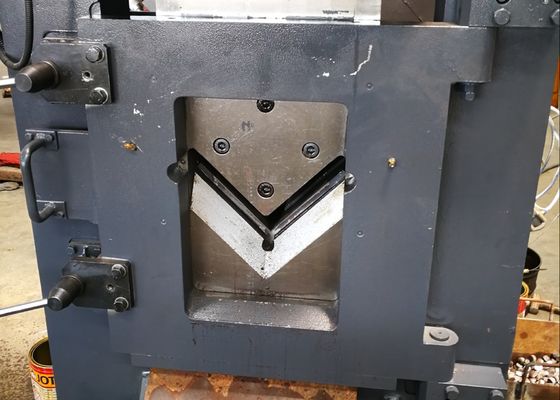

| 切断モード | 片刃切断 |
| CNC軸 | 3 |
| 角の加熱速度 (m/min) | 80 |
| 液体システムの冷却方法 | 水冷却 |
| 処理精度 | GB2694 に準拠する |
| プログラム機能 | キーボードとUSBインターフェイスによる入力 |
| 尺寸 (mm) | 28000×6500×2200 |
製品組成:
この装置は主に横軸輸送システム,回転式ロードメカニズム,インフィードコンベア,CNCフィードキャリ,パンチングユニット,マークユニット,切断ユニットで構成されています.放出コンベヤー液体,電気,気力システム,その他の補助部品
製品の特徴:
1システムでは,高生産効率と一貫した加工精度を保証する,サーボ駆動の給餌と組み合わせたCNC技術を採用します.電気部品は国際的に認められたブランドから調達されています.
2各側には3つのセットのパンチとダイアセットが装備されており,3つの異なるパンチ直径に対応できます.3つのダイグループがパッチングデータ位置を調整するために同期で移動することができます.
3産業用コンピュータは二言語の中国語と英語のインターフェースを備えており,操作が直感的で操作に容易な制御を提供し,グラフィカルワークピース表示をサポートしています. プログラミングは簡素化されています.システムが直接 嵌入やローフティングソフトウェアで生成されたデータをインポートできますプログラミングでは,作業部品の寸法,穴の直径,基準点,生産量などのパラメータのみが必要です.
4配送車両は,電動電源エンコーダーによって位置フィードバックが提供されるサーボモーターによって駆動されます.閉ループ制御システムが導入され,高度な位置付け精度と安定した給餌性能が保証されます..
5標識,パンシング,切断作業は完全に自動化されています. 完成したアングル鋼部品は,空気回転装置を通じて自動的に放出できます.手作業の必要性を著しく削減する.
6制御システムは,産業用ホストコンピュータ,CNCコントローラ,サーボ駆動システム,PLCユニット,および外部センサー装置で構成されています.作業は,単に作業部品のパラメータを入力することによって開始されますさらに,処理プログラムは,作業部件識別番号に基づいて保存,選択,表示,送信することができます.

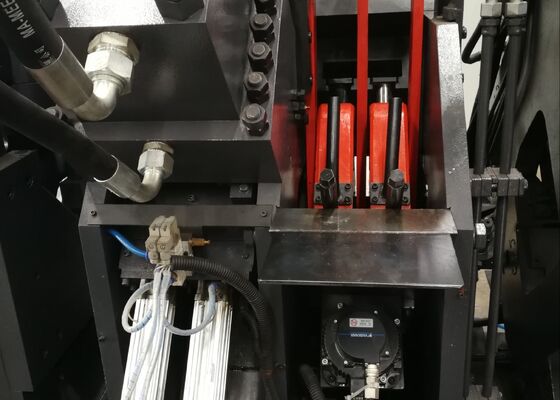

7標識装置は,完全に閉ざされた枠構造を採用し,優れた硬さと構造安定性を提供します.マークヘッドに文字アセンブリの4つのセットをインストールし,プログラム制御によって選択することができます. マーク基準位置は自由に定義できます. 打撃,マーク,シートシリンダーは,増加した容量で設計されています. 高い硬さのためにCNCキャリーがアップグレードされています.固定装置は構造強度が強化されています.
標準仕様と角鋼塔産業における典型的な加工用途をカバーするこれらのサンプルワークピースは,使用者が加工精度を直接評価できるようにします.加工品質設備の性能と特定の生産要件に適性を評価するための実用的な基準として機能します.

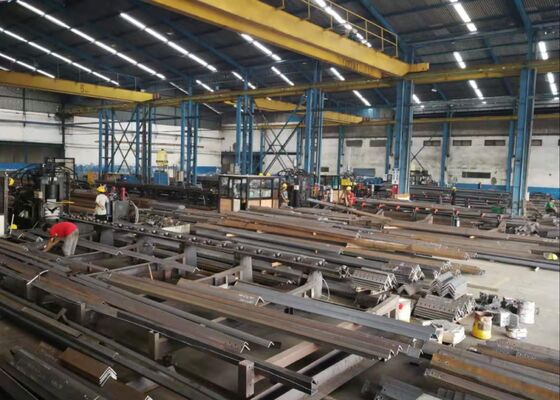

In ultra-high-voltage (UHV) transmission line construction—where towers must withstand severe weather conditions and heavy structural loads—this equipment plays an essential role in processing the angle steel components that form the primary structural framework of the towers. 塔体,交差腕,および他の重要な構造部品に使用されるアングル鋼に効率的に掘削とパンシング操作を実行,正確な寸法制御と信頼性の高い関節強さを保証する通信塔の全体的な構造的安定性と安全性を維持する.
