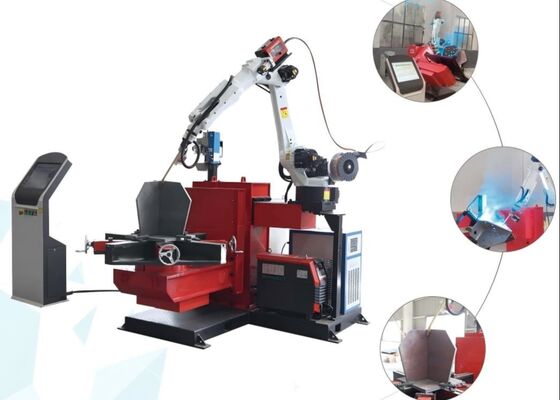

送電塔のベースを溶接する Cncタワーの使用 足の溶接ロボット 2pcsワークテーブル

送電塔のベースを溶接する CNC タワーフット溶接ロボット 2 個のワークテーブルを使用します

製品紹介:

この装置は主に送電鉄塔の基部を溶接するために設計されています。補強プレートに加えて、本体の 11 箇所の主要なシーム (クリーニング用の 1 箇所) の溶接、およびシーリング ヘッドのコーナーの溶接を完了することができます。

主なパラメータ:

製品の特徴:

1. 繰り返し精度: このシステムは±0.05 mm 以上の繰り返し精度を実現します。

2. パス精度: トラック精度は ±0.1 mm を超えません。

3. 構造設計：安定性と信頼性の高い機械構造を備えたアーク溶接ロボットは、長期間の連続稼働を考慮して設計されています。

4. 作業範囲: 最大 1500 mm のサイズのワークピースに対応し、溶接要件の全範囲をカバーします。

5. 操作方法: ワークピースはポジショナー治具に固定され、溶接ヘッドは専用のロボットベースに取り付けられます。溶接中、ポジショナーとロボットは同期して動作します。ロボットビジョンスキャンとレーザーシームトラッカーを組み合わせて利用することで、溶接軌跡がプログラミングなしで自動的に生成されます。このシステムは複雑で不規則なワークピースを溶接することができ、操作が簡単で学習曲線が最小限に抑えられます。

1. 溶接システム: この機械には高性能 Aotai アーク溶接電源が装備されており、MIG、MAG、TIG 溶接を含む横、縦、および垂直の溶接プロセスをサポートできます。溶接電流と電圧範囲はさまざまなワークピースの処理要件に完全に適合し、優れたアーク安定性と優れた溶接形成を実現します。さまざまな溶接材料やワークの厚さに合わせてパラメータを正確に調整できます。

溶接トーチとアクセサリ: プレミアム Apollo 溶接トーチと、ワイヤ送給機構やコンタクト チップなどの関連アクセサリが装備されており、一貫した溶接品質と作業効率を確保します。

2. インテリジェントな認識と変換: このシステムにはインテリジェントな認識と変換機能が組み込まれており、溶接位置や種類などの主要な溶接特徴を図面やプログラムから自動的に識別します。これらの機能は、通常 30 秒以内にロボットで実行可能な溶接命令に迅速に変換されます。データは、ネットワーク接続、USB、またはその他の通信インターフェイスを介して効率的にインポートできます。

3. 制御システム:
① 制御方式：高度なデジタル制御システムを採用し、正確な軌跡管理と調整可能な溶接パラメータを提供します。

②プログラミング方式：ビジュアルスキャンベースのプログラミングをサポートします。インターフェースは直観的でユーザーフレンドリーで、プログラムを迅速に作成し、複雑な溶接作業を正確に制御できます。

③通信インターフェース：他の機器や生産ライン制御システムと統合するための通信ポートを提供し、シームレスな自動化と協調動作を促進します。

4. ポジショナー取り付け構造: ポジショナー取り付けフレームワークは、溶接中にロボットとワークピースの両方によって発生する力と振動に耐えられる十分な強度と安定性を備えて設計されており、一貫したロボットの動作と溶接精度を保証します。また、取り付け構造の設計により、ロボットの作業範囲や動作性能を損なうことなく、ロボットの設置、試運転、メンテナンスが容易になります。

5. 安全システム: 保護評価: IP54 以上の評価を受けており、粉塵、湿気、および産業環境で一般的に遭遇するその他の環境要因に対して信頼性の高い耐性を提供します。

6. ロボット データのインポート方法: システムは、CAD 図面のインポート、ビジュアル スキャン インポート、溶接情報と要件のプログラミングなしのインポートなど、複数のインポート方法をサポートしています。さまざまなプログラムと図面のインポート オプションが利用できるため、システムは簡単で使いやすく、操作が非常に便利です。

7. ワーク溶接システムの説明: アーク溶接ロボットは、完全な自由度を備えた 6 軸産業用ロボットを利用しており、溶接トーチが広範囲の複雑な方向でワークピースに到達することを可能にします。これにより、空間曲線溶接を含む多様な溶接位置や複雑な溶接形状への適応が可能になり、溶接作業の柔軟性と精度が保証されます。

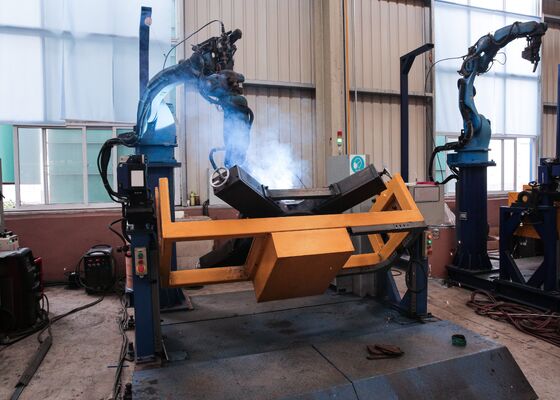

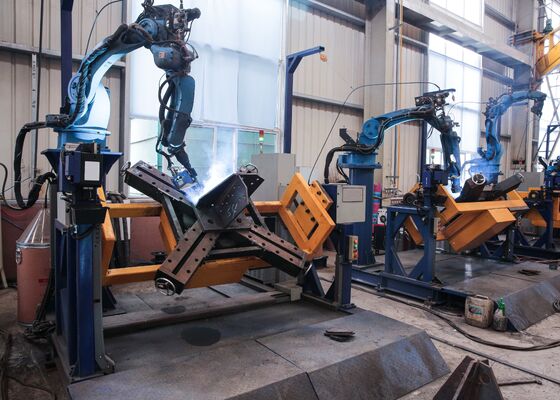

この装置は送電鉄塔基部の溶接用に特別に設計されており、鉄塔基礎の構造的完全性を確保する上で重要な役割を果たします。このシステムは、補強プレートの溶接を超えて、主要構造の 11 個すべての一次溶接シームと 1 つのルートパス溶接を実行でき、完全かつ一貫した溶け込みを保証します。さらに、エンドキャップとコーナージョイントの溶接を効率的に実行し、すべての重要な接続ポイントにわたって均一で高品質の溶接を実現します。これらの重要な溶接作業を自動化することで、この装置は正確な位置合わせ、一貫した溶接品質、優れた構造強度を保証し、添付の画像に示されているように、タワーベースのサンプルの製造に最適です。
