CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
|
商品の詳細:
お支払配送条件:
|
| 関数: | パンチ、マーキング、切断 | マックス。パンチング（dia。хthi。）（mm）: | Φ26x20 |
|---|---|---|---|
| パンチ力(kN): | 1000/1200 | マーキング力(kN): | 1000/1200 |
| 切削抵抗(kN): | 2200/4300 | マックス。空白の長さ（m）: | 14 |
| マックス。終了の長さ（m）: | 12 | 片側あたりのパンチ: | 3 |

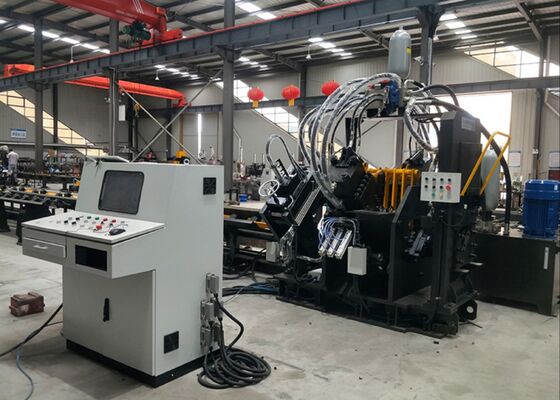

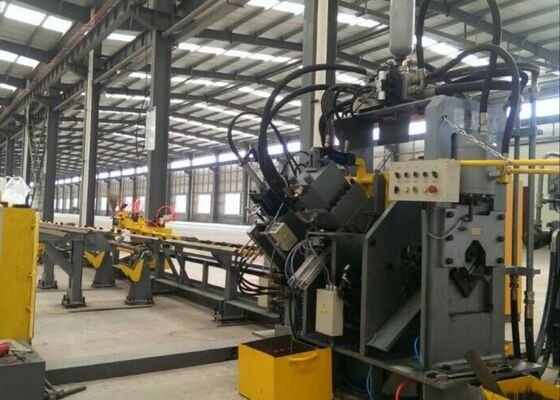

モデルJNC2020 Cncアングルパンシングシェーリング生産ライン 32x7x3m 全体寸法
製品紹介:
JNCシリーズ 高速CNCアングル製鋼の生産ラインは,パンチ,マーク,切断のために,主にパンチモジュール,マークモジュール,切断モジュール,横軸コンベヤー,ローターコンベアヤー配送輸送機,放出輸送機,CNC配送車,水力システム,電気システム,空気システム,その他の部品.この生産ラインは主に塔製造部門内の角鋼の自動加工のために設計されています生産手順は完全に数値制御されており,ユーザーフレンドリーな操作を保証します.自動,高精度,マルチモデル,大規模生産を可能にします.
製品パラメータ:
| モデル | JNC2020 |
| 角の大きさ (mm) | 50x50x4~ |
| 200×200×20 | |
| マックス パンシング (Dia. х Thi.) (mm) | Φ26x20 |
| 打撃力 (kN) | 1000/1200 |
| 標識力 (kN) | 1000/1200 |
| 切断力 (kN) | 2200/4300 |
| 最大空白の長さ (m) | 14 |
| 完成品の最大長 (m) | 12 |
| 側ごとにパンチ | 3 |
| 標識文字のグループ | 4 |
| グループごとに文字数 | 18 |
| 文字のサイズ (mm) | 14×10×19 |
| CNC軸 | 3 |
| 切断モード | 双刃か単刀 |
| 冷却方法 | 水冷却/空気冷却/オイル冷却機 |
| 最大給餌速度 (m/min) | 80 |
| プログラムモード | ローフティングソフトウェアや指示プログラム |
| 総寸法(m) | 32x7x3くらい |
| 上記のパラメータは,顧客の特定の要求に応じて調整および変更することができます. | |
製品の特徴:
1角鋼孔打機は2つまたは3つの孔打モジュールで装備され,それぞれが3つの異なる孔のサイズに対応できます.これらのパンチングモジュールは,正確にパンチング位置を調整するために数値制御 (NC) により正確に管理されています. 機械は円形と円形の穴をパンシングの両方をサポートします. 高速の給餌とパンシング操作により,生産効率が著しく向上します. 50×50×4mmの角度鋼の場合は,生産能力は8時間のシフトで9~10トンに達する.
2. CNC角孔打機のマークユニットは,堅固で硬い枠に囲まれています.マークシステムは,プログラムによって選択可能な4つのセットのカセットで構成されています.フリーに調節可能なタイピング位置さらに,10行のディスクマーク方法が利用可能で,手動の介入なしに文字を自動的に選択し,マークの効率を大幅に向上させます.

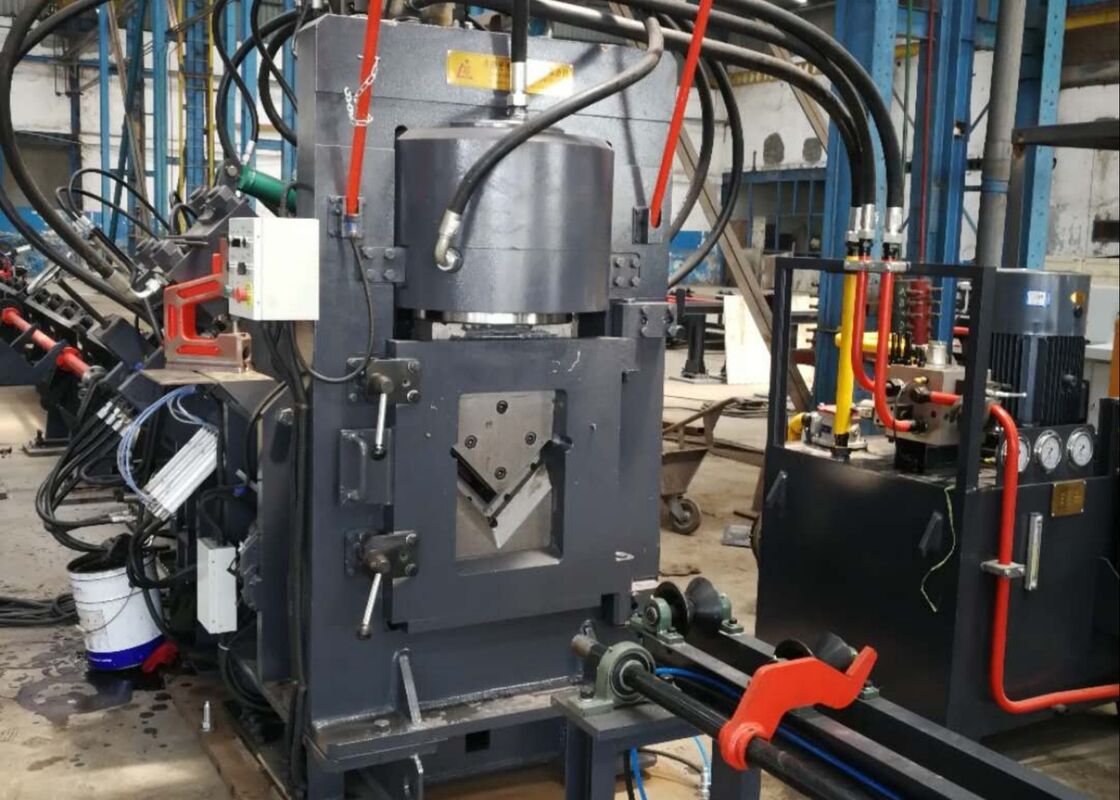

3. CNCアングル鋼切断機は,例外的な切断力で知られる単刀片切削モジュールで装備されています.各切断は零材料廃棄物で実行されます.滑らかで正確な切断面を作る刃の外装は開いたドア配置で,刃を迅速かつ安全に交換できます.
4水平の材料テーブルは,モーターと減速機によって駆動される,角鋼を回転材料ラックに効率的に輸送します.このシステムは,次の操作のためにアングル鋼がしっかりと供給コンベアに配置されていることを保証.
5. 作業台は,正確に位置付けを保証する,CNCフィッティングキャリによってしっかりと固定され,輸送されます.フォトエレクトリック・エンコーダーで提供されるフィードバック閉ループ制御システム内で動作する.
6. CNCアングル鋼パンシングとマークマシンは,パンシング,マーク,シート操作を動かす水力システムによって駆動されます.蓄電池が組み込まれている高速水力発電所漏れのない性能を保証し,容易な交換と保守を可能にします.主要な液圧バルブブロックは,有名なブランドアトスによって供給されています信頼性と効率性の高い水力装置を保証します
7液圧ステーションは,水冷却,空気冷却,または油冷却を含む複数の冷却オプションを提供しています.顧客は,特定の運用要件に応じて,最も適切な冷却方法を選択できます..
8制御システムは主にホストコンピュータ,PLC,サーボモーター,外部検出スイッチ,および他の必須部品で構成されています.オペレーターは単に処理パラメータを入力します.システムでは自動的に対応する処理プログラムを生成します. また,DXF,NC,およびCADソフトウェアによって生成された他のファイル形式を読み取ることができます.ホストコンピュータは,ユーザーフレンドリーな人間機械インターフェースを備えています.直感的な視覚化と簡単な操作を提供. グラフィックワークピース表示,広範なデータ格納,位置データの可視化,故障アラーム通知などの機能をサポートします.
角鋼塔産業における標準仕様と典型的な加工条件を反映したこれらのサンプルにより,利用者は直接機器の加工品質,精度,工芸品機械の性能と特定の生産要件に対する適性を評価するための実在的な基準を提供し,将来のアプリケーションのデータに基づく意思決定.
超高電圧 (UHV) 送電線の建設において,塔が厳しい天気条件や重荷に耐える必要がある場合この装置は,タワーの主要な構造を形成するアングル鋼部品の処理に重要な役割を果たします塔体,交差腕,その他の重要な構造要素に使用されるアングル鋼に,効率的に掘削とパンシング操作を実行します.塔の全体的な安定性と整合性を維持する正確な寸法と安全な接続を保証する.
