商品の詳細:
お支払配送条件:
|
| 溶接精度(mm): | ±0.5 | 作業テーブルの数: | 2個 |
|---|---|---|---|
| 作業台耐荷重(KG): | 1000 | 回転速度: | 46m/min |
| 溶接機モデル: | NBC-500R | 溶接ワイヤ径(mm): | 1.2、1.6 |
| 溶接トーチの冷却方法: | 水冷 | 機械全体寸法 (mm): | 4500*3500*3000 |
| ハイライト: | 塔足の溶接ロボット,46m/min 塔足の溶接ロボット,3500*3000mm 溶接ロボット |
||
46m/Min 旋回速度 塔 脚 溶接 ロボット 4500*3500*3000mm 機械の総寸法
製品紹介:

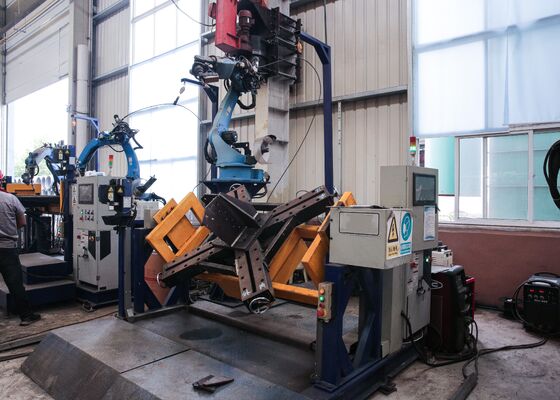

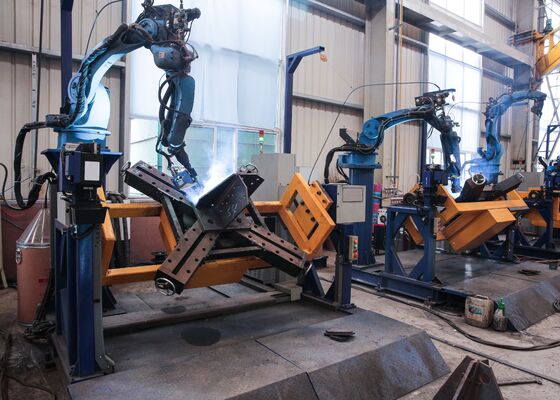

この機器は主に塔の底部を溶接するために使用されます. 強化プレートを除いて,それは主体11の主要な溶接シームの溶接を完了することができます. 1の清掃シーム溶接,密封頭角の溶接.
主なパラメータ:
| 機器のモデル | TJH1200B |
| 装置の適用 | 塔脚の主要溶接シームの場合は,単一の溶接シームを溶接する |
| 処理範囲 (mm) | 300*300*300-1200*1200*1200 |
| 機器の部品 | 5軸のポントリーロボット,二重位置付け装置 |
| プログラミング方法 | 5軸 ドラッグ・アンド・ドロップ 単線溶接 |
| 溶接精度 (mm) | ±05 |
| 作業台数 | 2pcs |
| 作業台の負荷容量 (KG) | 1000 |
| 回転速度 | 46m/min |
| 溶接機モデル | NBC-500R |
| 溶接線直径 (mm) | 1.2,1.6 |
| 溶接タッチ冷却方法 | 水冷却 |
| 機械の総寸法 (mm) | 4500*3500*3000 |
製品の特徴:
1繰り返し性: 繰り返し性は ±0.05mm 未満ではない.
2軌跡精度:軌跡精度は ±0.1mm 以上ではない.
3構造型: 安定し信頼性の高い機械構造を備えた弧溶接ロボットで,長期間の連続作業に適応できる.
4作業範囲: 溶接される作業部品のサイズ範囲をカバーし,最大1500mmです.
5作業方法: 作業台を位置付け装置に置き,溶接頭を専用ロボットベースに設置し,溶接中に位置付けロボットが同期的に動作します.ロボットの視覚スキャンと操作を通じてレーザー溶接シートトラッカーと組み合わせると,溶接経路はプログラミングなしで形成できます.複雑な不規則な作業部件を溶接することができ,操作が簡単で学習が簡単です.
1溶接システム:Aotai高性能弧溶接電源で装備され,MIG/MAG/TIG溶接などの横向,縦向,垂直溶接プロセスをサポートします.溶接電流と電圧範囲は,作業部品の加工要件を満たす溶接材と工材の厚さによって正確に調整できます. 溶接材は,溶接材の厚さ,溶接材の厚さ,溶接材料の厚さ,溶接材料の厚さ,溶接材料の厚さ,溶接材料の厚さ,溶接材料の厚さ,溶接材料の厚さ,溶接材料の厚さ,溶接材料の厚さ,溶接材料の厚さ,溶接材料の厚さ,溶接材料の厚さ,溶接材料の厚さなどに
溶接タッチとアクセサリー:高品質のアポロ溶接タッチと,ワイヤフードメカニズムと接触先などの関連アクセサリーで装備され,溶接品質と効率を保証します.
2知的認識と変換: 知的認識と変換の機能:設計図やプログラムから 鍵となる溶接機能 (溶接位置や型など) を 自動的に識別し,それを 機械で実行できる溶接指示に 迅速に変換できますネットワーク,USB,その他の通信方法でデータを迅速にインポートできます.
3制御システム:
1 制御方法: 精密な軌跡制御と溶接パラメータ調整機能を持つ高度なデジタル制御システム.
2 プログラミング方法: 視覚スキャンプログラミングをサポートします. プログラミングインターフェースはユーザーフレンドリーで操作が簡単で,複雑な溶接の迅速なプログラミングと正確な制御が可能です.
3 通信インターフェース:他の機器と通信するためのインターフェースと生産ライン制御システムを装備し,自動統合を可能にします.
4位置付け装置の設置構造:ロボットボディとワークピースによって発生する様々な力と振動に耐える十分な強度と安定性を持っているロボットの正常な動作と溶接精度を保証する. 組み立て構造の設計は,ロボットの設置,デバッグ,作業範囲と運用性能に影響を及ぼさず.
5安全システム: 保護基準: IP54以下ではない. 産業環境では,塵,湿度などに耐える.
6ロボット輸入方法:輸入方法にはCAD図の輸入,視覚スキャンの輸入,および溶接情報および要件の非プログラミングの輸入が含まれます.複数のプログラムと図面の輸入方法が利用できますこのシステムはシンプルで使いやすいし,便利です.
7工品の溶接システム 記述: 弧溶接ロボットは,6軸の自由度産業ロボットを使用し,溶接タッチが様々な複雑な姿勢で工品に近づくことができます.様々な溶接位置と複雑な溶接形に適応する空間曲線溶接など

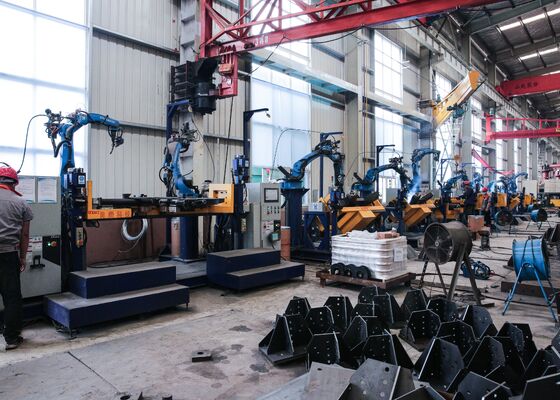

この装置は,特異的に送電塔のベースを溶接するために設計されており,塔の基礎の構造的整合性を確保する上で重要な役割を果たしています.硬化板の溶接以外システムでは,主要な構造の11の主要な溶接シーム,および単一のルートパス溶接をすべて実行することができ,完全な一貫した浸透を保証します. さらに,それは効率的に端キャップと角関節の溶接を実行これらの必須の溶接作業を自動化することで,機器は正確なアライナメント,一貫した溶接品質を保証します.,優れた構造強度があり,付属した画像のように塔のベースサンプルを製造するのに最適です.
