商品の詳細:
お支払配送条件:
|
| 長さ×幅: | 1200×1200mm | ガントリー高さ: | 750mm |
|---|---|---|---|
| スピンドルテーパ: | BT50 | 最大穴あけ径: | Φ60mm |
| Tスロット幅: | 18mm | タッピング径: | M3～M28 |
| 梱包の詳細: | 30～3000r/min | サーボスピンドルモーター電源: | 22KW |
| ハイライト: | Z軸移動ボイラーボール盤、0~8M/minボイラーボール盤、CNCガントリーフランジボイラーボール盤,0~8 M/Min Boiler Drilling Machine,Cnc Gantry Flange Boiler Drilling Machine |
||

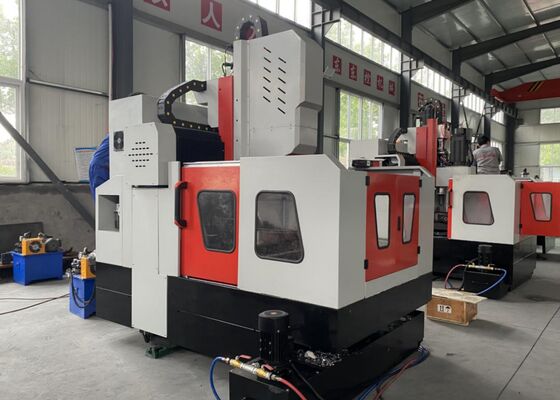

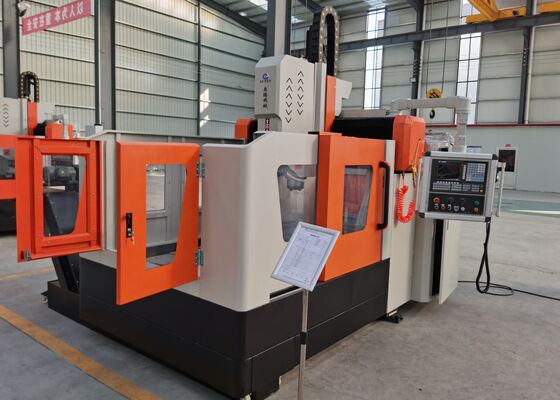

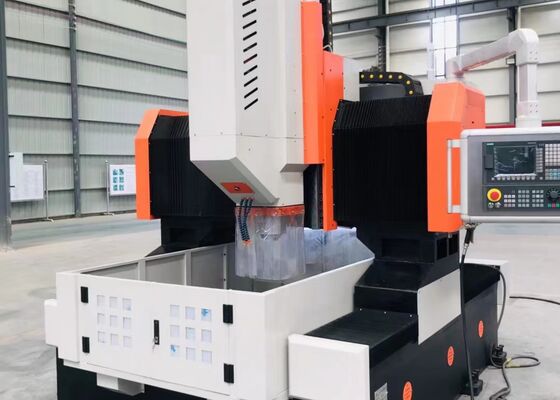

モデル PHD1212 Cnc ガントリーフレンズボイラー掘削機 0~8 M/Min Z軸移動速度
製品紹介
CNCゲントリー型ドリリング・フレリング機械は,プレートワークピースや構造部品のドリリング,チャンファーリング,タッピング,フレリング作業を行うために特別に設計されています.フレンズなどのアイテムを処理することができます.厚さパラメータは,機械の定義された有効加工範囲に厳格に準拠しています.機械は,単石および複合材料の部品の通過孔と盲孔の両方の加工をサポートこの機械は自動化生産に最適です. この機械は,自動化生産に適しています.多種多様性や大規模製造アプリケーションの要求を満たす高精度な結果を提供.
仕様:
| 作業部品の大きさ | LxW | 1200×1200 mm |
| ゲントリー高さ | 750 mm | |
| 作業台 | Tスロット幅 | 18mm |
| 掘削パワーヘッド | QTYは | 1 |
| スピンドル・コーナー | BT2 医療法 | |
|
最大掘削直径 (普通の炭素鋼) |
Φ60 mm | |
| 切断直径 | M3-M28 | |
| スピンドル速度 | 30~3000回転/分 | |
| サーボスピンドルモーターの動力 | 22kW | |
| スピンドルの下端から作業台までの距離 | 200~750mm | |
|
動力ヘッドの横向き移動(X軸) |
最大水平走行 | 1200mm |
| 横の移動速度 | 0~8回転/分 | |
| 横向き移動のためのサーボモーターの動力 | 2.4kW | |
| ゲントリーの縦移動 (Y軸) | 最大 給餌 ストロック | 1200mm |
| フード移動速度 | 0~8m/min | |
| 給水サーボモーターの電源 | 2.4kW | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 550 mm |
| 移動速度 | 0~8m/min | |
| サーボモーターの動力 | 2.8kW (ブレーキ) | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 総サイズ | LxWxH | 4000×3800×2800mm |
製品の特徴
1トランスミッションシステム
台湾から輸入された高精度ガイドレールとスライダーは,設備の負荷容量を大幅に向上させながら,スムーズな動作を確保するために特別に設計されています.X軸とZ軸は2つと4つのローリング線形ガイドで装備されていますこの配置は,高速掘削作業の技術的な要求を完全に満たしています..電源伝送に関しては,X軸とZ軸の両方が,精密なボールスクリューを動かし,回転運動を精密な線形移動に変換する交流伺服モーターによって駆動されます.
Y軸には2つの堅牢なローリング線形ガイドが装備されており,それぞれに2つのスクエアレールスライダーが装備されており,Y軸のスライディングメカニズムを形成しています.この配置は,厳格な硬さと強度要求を満たすだけでなく,いくつかの技術的な利点を提供しています低摩擦系数,高速移動,優れた振動減圧,長寿命Y軸は同期サーボモーター駆動技術を使用する円筒回転装置は,円筒回転装置を動かし,円筒回転装置を動かし,円筒回転装置を動かす.
2自動潤滑システムと保護メカニズム:
この機械は,台湾製の体積部分圧力自動潤滑システムで装備されています. ガイドレール,リードスクリューなどの動く部品に徹底的な角度のない潤滑を提供します.,X軸とY軸は防塵カバーで保護され,作業台の周りに防水防水装置が設置されています.動作中により高い保護を提供.
3中央冷却液配送システム:
この機械には標準的な中央冷却液供給システムがあります.内部冷却液循環は,機械加工中に鉄チップが道具に粘着するのを効果的に防止します.道具の磨きを減らす作業部品の表面の仕上げを改善する.ツールの先にある高圧冷却液の出口は,作業部品の表面と高速回転関節の両方に信頼性の高い保護を確保汚染物質による詰まりを防止し,作業部品の質と全体的な運用効率の両方を向上させる.
この先進的なCNCゲンター型工業機器は プレートやシート金属の 掘削とマーク作業のために設計されていますプレート型部品や構造部品の精密加工のために精密に設計されているフレンジ,ディスク,リング,平面プレートなどの作業部品の加工のために特別に設計され,重要な仕様に従って構築されています.これらの作業部品の厚さが,機械の事前に定義された有効加工パラメータに厳格に準拠することを確保する..
鉄鋼構造の製造施設では,この機器は構造板と接続部品の精密な掘削とフレーズ作業を行います.鉄筋の安定した組み立てのための堅牢な基盤を確立すること風力発電の分野では,極度の環境条件に耐えられるよう,これらの部品を保証する高度な精密加工ソリューションを風力タービン塔とフレンズに提供しています (e)橋の建設プロジェクトでは,装置は橋梁や支架を処理し,強い,高温の波動が形成されるようにします.橋の延長使用期間中に動的負荷に耐えるように設計された耐久性のある接続.
