CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
|
商品の詳細:
お支払配送条件:
|
| 関数: | パンチ、マーキング、切断 | 角の大きさ (mm): | 50х50х4〜200х200х20 |
|---|---|---|---|
| マックス。パンチング（dia。хthi。）（mm）: | Φ26x20 | パンチ力(kN): | 1000/1200 |
| マーキング力(kN): | 1000/1200 | 切削抵抗(kN): | 2200/4300 |
| マックス。空白の長さ（m）: | 14 | マックス。終了の長さ（m）: | 12 |
| ハイライト: | 80m/Min CNC パンシング 切断機,CNC パンシング 切断機,アングル スチール CNC パンシング 切断機 |
||

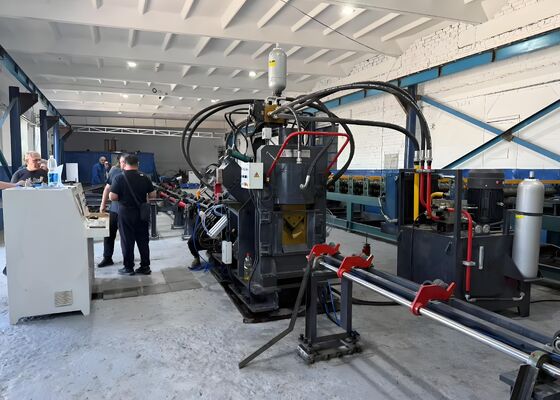

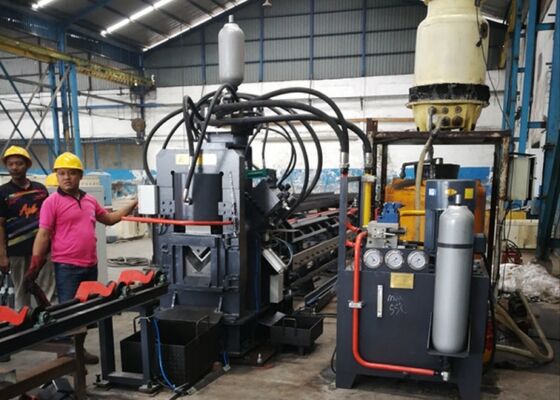

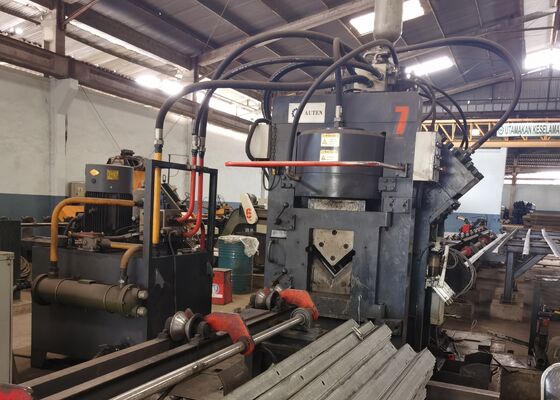

80m/Min マックス 給餌速度 角鋼産業のための CNC 孔切断機
製品紹介:
この装置は,角鋼,チャネル鋼,プレートのためのパンシング,タイピング,切削機能を組み合わせます.この3種類の金属材料には3つの異なる操作ができます.
機械の構造:
この生産ラインは6つの部品で構成されています: 工品の積載部分,給餌部分,メインマシン,完成した工品の積載部分,電気制御システム,水力発電機.
製品パラメータ:
| モデル | JNC2020 |
| 角の大きさ (mm) | 50×50×4~200×200×20 |
| マックス パンシング (Dia. х Thi.) (mm) | Φ26x20 |
| 打撃力 (kN) | 1000/1200 |
| 標識力 (kN) | 1000/1200 |
| 切断力 (kN) | 2200/4300 |
| 最大空白の長さ (m) | 14 |
| 完成品の最大長 (m) | 12 |
| 側ごとにパンチ | 3 |
| 標識文字のグループ | 4 |
| グループごとに文字数 | 18 |
| 文字のサイズ (mm) | 14×10×19 |
| CNC軸 | 3 |
| 切断モード | 双刃か単刀 |
| 冷却方法 | 水冷却/空気冷却/オイル冷却機 |
| 最大給餌速度 (m/min) | 80 |
| プログラムモード | ローフティングソフトウェアや指示プログラム |
| 総寸法 (m) | 32x7x3くらい |
| 上記のパラメータは,顧客の特定の要求に応じて調整および変更することができます. | |
部品の特徴と構成:
1給食部
給餌部分は給餌チャネルとCNC給餌カートで構成されています.
供給チャネル:コンベアローラー,サポートブレーキ,フレーム,精密な線形ガイドウェイ,横向き位置付けホイールを含む.
CNC フィードカート: これは,サーボモーター,駆動ギア,同期ベルト,カートフレーム,クランプ棒,クランプマックで構成されています.
作業台は最初に手動でクランプに入れて,その後,供給クランプは自動でサーボモーターによってパンシングとシーリングのためのメインマシンに進みます.制御システムによる指示に従って.
2メインマシン
この部品は,プレッシングユニット,タイピングユニット,サポートユニット,サイドパンシングユニット,シートユニットで構成されています.
プレッシングユニット: これは,作業部位を固定し,偏差を防止し,パンチとシリング中に発生する力に対抗するように設計されています.
タイプユニット: 固定されたマシンベース,ベースを動かすオイルシリンダー,水力動力ヘッドシリンダー,4つの文字箱の転写を容易にする4つの位置のシリンダー手動調節メカニズム
サポートユニット: 材料の供給中に,サポートユニットは,角鋼が下の刃に衝突するのを防ぐために,パンシングとタイピングユニットよりも高く配置されます.パンシング時,サポートユニットは,タイピングの品質を確保するために低下します.拳打ちや 刈り取りなど
パンシングユニット:このユニットには各側に3つのパンシングポジションがあります.各ポジションには,顧客の仕様に合わせて異なる直径のパンシングヘッドが装備できます.パンチングポジショニングは,ボールスクリューとスクエアレールを通してサーボモーターによって駆動されています位置付けの高度な精度を保証する
切断装置:この装置は,フレーム,水力動力シリンダー,上部ナイフボックス,下部ナイフボックス,変換メカニズム,プレスコンポーネント,材料処理システムで構成されています.この機械は,角鋼をカットすることができます切削模具を異なる構成で交換することで,鋼材とプレートを切り取ることができます.
給水装置は,角鋼が下の刃と接触するのを防ぐように設計されています.それぞれの模具を変更することで,3つの異なるプロファイルの切断が可能です.
3完成した作業部品の卸荷ユニット
このユニットは,作業部品のサポートロールとサポートシャフトで構成されています.
ボタンを押すことで,作業部品は,顧客の要求に応じて,左側または右側へ投げることができます.
4水力発電所
この機械は,自立した水力ステーションを使用し,維持が容易である.パイプ接続は,関節漏洩のリスクを効果的に排除するフェルル型フィッティングを使用して作られています.液圧バルブはバルブブロックを通して統合されています, プレートバルブとカートリッジバルブの両方を同時に使用する.パイプは,パイプライン損失を最小限に抑え,より効率的な水力システムを確保するために,コンパクトに配置されています.システム全体の性能を最適化する.
5電気制御
機械の電気制御システムは 進歩的で論理的に設計されており, 学習と操作が簡単で ユーザフレンドリーなプログラミングインターフェースを備えています制御ソフトウェアは機械の動作を継続的に監視します障害が発生した場合,CRT画面は故障原因に関する詳細な情報を提供し,修正措置に関するガイドラインを提供します.
これらの試料は,角鉄塔産業に共通する標準仕様と典型的な加工条件を表し,使用者は直接機器の品質を評価することができます.精度設備の性能と確立された生産基準の適合性を評価するための具体的な基準として機能し,将来の申請のためのデータに基づく決定.
In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and heavy loads—this equipment is crucial for processing the angle steel components that constitute the tower’s primary framework. 塔体,クロスアーム,および他の重要な構造要素に使用されるアングル鋼に,信頼性の高い掘削とスタンプ操作を実行,塔の全体的な安定性を維持する正確な寸法と安全な接続を保証する.
