製品紹介:

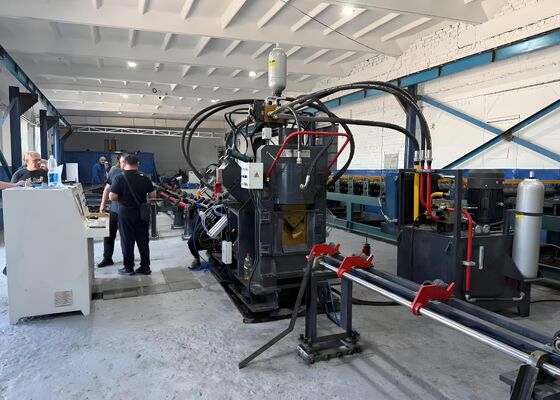

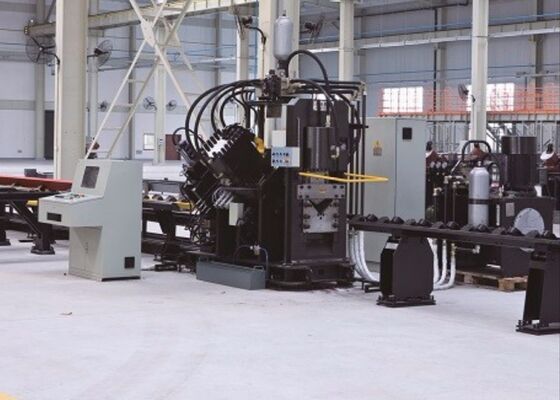

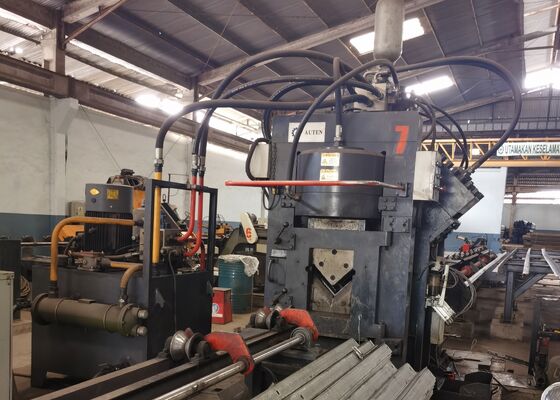

この機械は,マーク,パンシング (円形と円形の穴) と切断角鋼のために設計された自動化,専門的な生産ラインです.それは主に,アングル鉄塔部門などの産業で使用されます.電気装置,構造的な貯蔵施設,そして鉄鋼構造の建設など.

主な部品:

この機械は主に横軸コンベア,回転式荷重システム,インフィードコンベア,CNCインフィードキャリ,パンシングユニット,マークユニット,切断ユニットで構成されています.卸荷コンベアヤー水力,電気,気力システムなど

製品パラメータ:

部品の特徴と構成:

1積載部:

この部分は主に水平輸送テーブルと回転式積載ユニットで構成されています.
(1) 横軸輸送テーブルは,スイッチブロックと3つの鎖の同期を保証するプローケットとチェーンによって動作します.この設計は,プロセス中に安定して低騒音の輸送を保証.
(2) 回転式積載装置は,長軸とカスタムコップリングを用いて,回転式積載装置が回転式積載装置と回転式積載装置を同期させ,回転式積載装置が回転式積載装置と回転式積載装置を同期させ,回転式積載装置が回転式積載装置と回転式積載装置を同期させ,回転式積載装置が回転式積載装置と回転式積載装置を同期させ,回転式積載装置が回転式積載装置と回転式積載装置を同期させ,回転式積載装置が回転式積載装置と回転式積載装置を同期させ,回転式積載装置が回転式積載装置と回転式積載装置を同期させ,回転式積載装置が回転式積載装置と回転式積載装置を同期させ,回転式積載装置が回転する.このシステムは,さらに加工のために供給チャネルに材料テーブルの槽から角鋼を輸送.

2給食部:

この部分は主に供給チャネルとCNCトロリーユニットで構成されています.
(1) 配送チャネルには,輸送ロール,支架,トランスミッションラック,移動レースコースが含まれます.
(2) 食用車には動くボディ,クランプ,クランプシリンダー,スイングシリンダー,サーボモーター,エンコーダーが含まれます.補給車には,補給チャネル内の平面と横の駆動ラックの両方のレールで導かれます.制御システムの指示に従ってクランパーを移動します.

3機械の主要部品:

このセクションは,アングル鋼圧縮ユニット,マークユニット,パンシングユニット,シーリングユニットで構成されています.
(1) プレッシングユニットの主な機能は,加工中に不正確性を引き起こす可能性のある偏差を防ぐために,アングル鋼を固定することです.
(2) マークユニットは4つの文字の位置を交換することができる.コンピュータの指示に基づいて,図に従って指定された位置で角鋼をマークします..手動調節メカニズムは,角鋼の異なる仕様に適応できるように,文字ヘッドの簡単に位置変更を容易にするために含まれています.
(3) パンシングユニットは各側に3つの異なるパンシング仕様で設計されています.各パンシングには空気シリンダーがあります.緩衝ブロックが空気シリンダーのピストン棒に配置されコンピュータの指示に基づいて,適切なパンチは,対応する空気シリンダーを起動することによって自動的に選択されます.適切なパンチを選択するために クッションブロックを押します
(4) 切断装置は,フレーム構造,切断シリンダー,上部ナイフメカニズム,下部ナイフメカニズムで構成されています.角鋼の厚さに応じてギャップを制御するために下部ナイフメカニズムを調整することができます高品質の切断を保証する

4完成品の卸荷部:

この部分は,作業部品のサポートロールと回転シリンダーで構成されています.制御ステーションの制御ボタンを使用して,処理された作業部品は,必要に応じて,左側または右側に回転し,配置されます..

5液体ステーション:

液圧ステーションには油タンク,高圧および低圧ポンプユニット,冷却器,主弁組,および他の様々な制御バルブグループが含まれます.その目的は,機械の各オイルシリンダーに水力発電です効果的冷却と油の品質を維持するために,冷却システムは油冷却技術を使用します.

6電気制御システム:

電動制御システムは,電動操作キャビネット,操作ボックス,そしてトロリー操作ステーションで構成されています.
(1) ホストコンピュータには,プログラミングのための処理パラメータの入力を可能にする制御ソフトウェアが装備されています.コンピュータはCADまたはCAMシステムから生成されたプログラムファイルも認識できます.
(2) このシステムは,三軸のCNCモジュールと統合された日本製のミツビシ電気PLCをコア制御ユニットとして使用しています.これはX,A,B軸のサーボと位置制御ループを形成します.PLCとCNCの統合を強化し,システムの信頼性を大幅に向上させる.
(3) X軸,A軸,B軸の駆動は,高度なACブラシレスサーボモーターで動いており,高速で正確な位置付けを保証し,メンテナンスを必要としません.
(4) 制御ソフトウェアは,機械の動作を継続的に監視します.故障の場合,画面には問題の詳細な説明と,故障排除の手順が提示されます.

標準仕様と角鉄塔産業における典型的な加工条件を反映したこれらのサンプルにより,ユーザーは質,精度,設備の工芸性機械の性能と特定の生産基準の遵守を評価するための具体的な基準として機能し,潜在的アプリケーションに関するデータに基づく決定.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must withstand harsh weather conditions and heavy loads—this equipment is essential for processing the angle steel components that form the backbone of the towers. 塔体,クロスアーム,および他の主要な構造要素に使用されるアングル鋼の掘削およびスタンプ操作を信頼的に実行します.塔の全体的な安定性を維持する正確な寸法と安全な接続を保証する.
