CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
|
商品の詳細:
お支払配送条件:
|
| 長さ×幅: | 3500×3500mm | ガントリー高さ: | 1000mm |
|---|---|---|---|
| スピンドルテーパ: | BT50-190 | 最大穴あけ径: | 100mm |
| Tスロット幅: | 28mm | タッピング径: | M30 |
| 梱包の詳細: | 30～3000r/min | サーボスピンドルモーター電源: | 2x37kw |

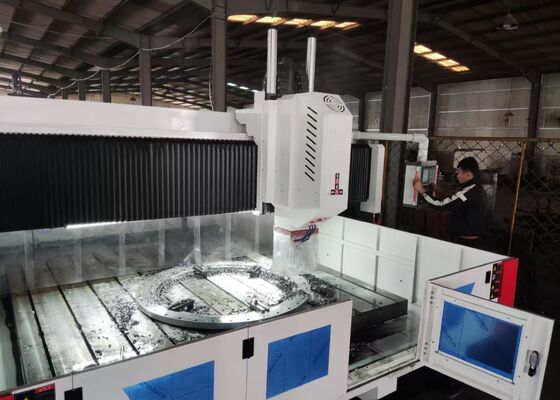

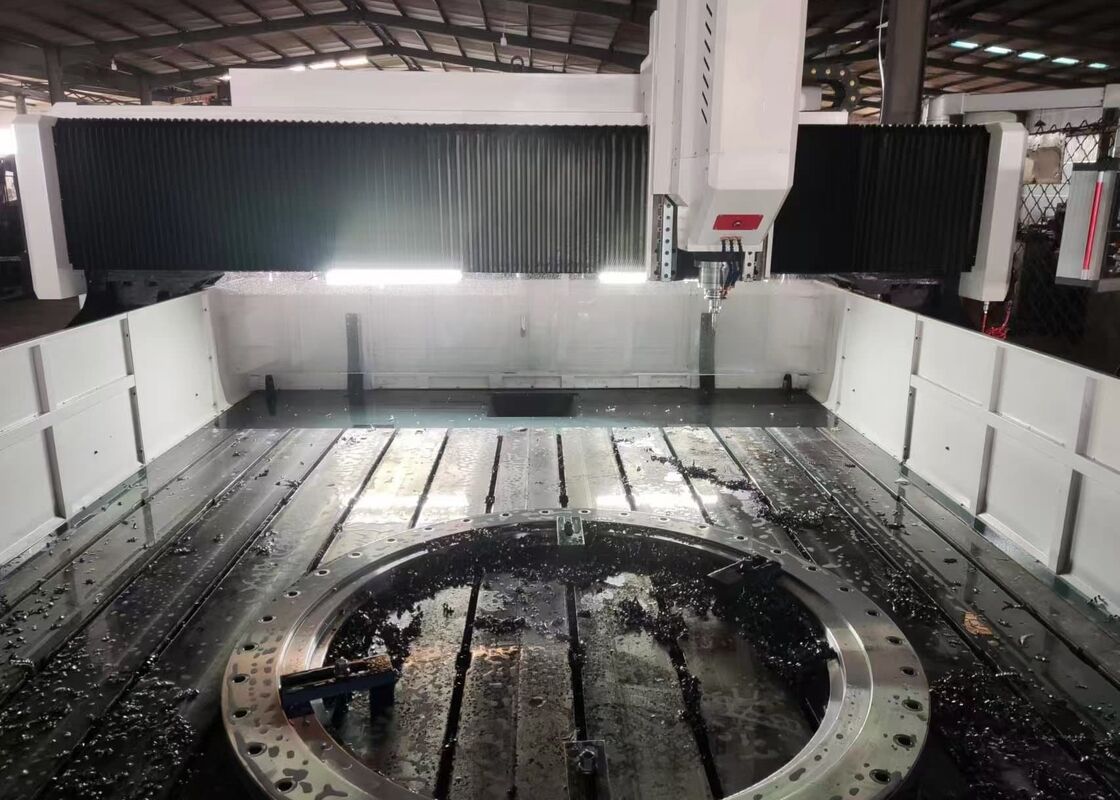

アンコールプレートドリリングマシン CNCプレート加工マシン リングプレートドリリングマシン
製品紹介:
この機器は,プレートと構造部品の掘削,チャンファーリング,タッピング,フライリングのために設計されています.主に,フレンズなどの作業部品の高効率の掘削作業に使用されます.単材料および複合材料に穴や盲孔の両方を掘り出せます.機械加工プロセスはデジタル制御されていますこのシステムは自動化をサポートし,高精度を保証し,幅広い製品と大規模生産を扱うのに適しています.
仕様:
| 作業部品の大きさ | LxW | 3500×3500 mm |
| ゲントリー高さ | 1000mm | |
| 作業台 | Tスロット幅 | 28mm |
| 4つのマウスのチャック | 1セット | |
| 掘削パワーヘッド | QTYは | 2 |
| スピンドル・コーナー | BT2 医療機関 | |
| 最大掘削直径 |
Φ100 mm (カービッドコアビット) |
|
| Φ80 mm (Uドリル) | ||
| 最大厚さ | ≤300mm | |
| 最大切断直径 | M30 mm | |
| スピンドル速度 | 30~3000回転/分 | |
| サーボスピンドルモーターの動力 | 2x37kW | |
| スピンドルの下端から作業台までの距離 | 200〜1000mm | |
|
動力ヘッドの横向き移動 (X1軸) |
最大水平走行 | 3500mm |
| 横の移動速度 | 0~8m/min | |
| 横向き運動/トルクのためのサーボモーターの動力 | 4.2kW | |
|
動力ヘッドの横向き移動 (X2軸) |
最大水平走行 | 3500mm |
| 横の移動速度 | 0~8m/min | |
| 横向き運動/トルクのためのサーボモーターの動力 | 4.2kW | |
| ゲントリーの縦移動 (Y軸) | 最大 給餌 ストロック | 3500mm |
| フード移動速度 | 0~8m/min | |
| 供給サーボモーターの電源/トルク | 2×4.2 kW | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 800 mm |
| 移動速度 | 0~6m/min | |
| サーボモーターのパワー/トルク | 4.2kW | |
| 3軸の位置位置の精度 | X/Y | ≤0.05mm/1000mm |
| 3軸重複位置付け精度 | X/Y | ≤0.03mm/1000mm |
| パネウマ系 | 圧縮空気供給圧 | ≥0.6MPa |
| シップ輸送機と冷却装置 | チップコンベアーの数 | 2 |
| チップ除去速度 | 1m/min | |
| チップコンベアーのモーターパワー | 2×0.75kW | |
| 冷却方法 | 内部冷却 + 外部冷却 | |
| 自動潤滑システム | 潤滑圧 | 2MPa |
| 潤滑点油の充填量 | 0.1mL | |
| 潤滑サイクル | 6〜10分 | |
|
電気システム |
CNCシステム |
GSK218MC (ディスプレイ 10.4インチ) |
| CNC軸数 | 4 | |
| 総力 | / | 約100kW |
| 総サイズ | LxWxH | 6500×6800×3000mm |
装置の構造:
機械ベースは鋳造材料から作られ,主に作業台,移動式ゲントリ,スライディングセール,掘削とフレーシングパワーヘッド,自動潤滑システム,保護用箱循環冷却システム,デジタル制御ユニット,電気システム,その他の統合部品. サポートとガイドのためにローリングハードレールペアを装備しています.精密なリードスクリューペアと一緒で,駆動運動のためにこの機械は,位置付けの高度な精度と,位置付けの例外的な繰り返しが特徴です.
製品の特徴
1機械ベッドと作業台:
機械床は鋳物から作られ,2つの部分から構成され,加工前に高温で焼却される.半加工後,二次的なストレスの軽減の焼却処理作業台は灰色鉄 (HT250) の単品鋳造で,機械の精度が長期にわたって安定することを保証します.2度目の焼却と老化処理を受けたものこのプロセスは,動的および静的硬さの両方を強化し,効果的に変形を防止します.作業面は,一連のTスロットで装備されています.作業部件を固定する安全性を確保するために注意深く設計された配置で配置されています.

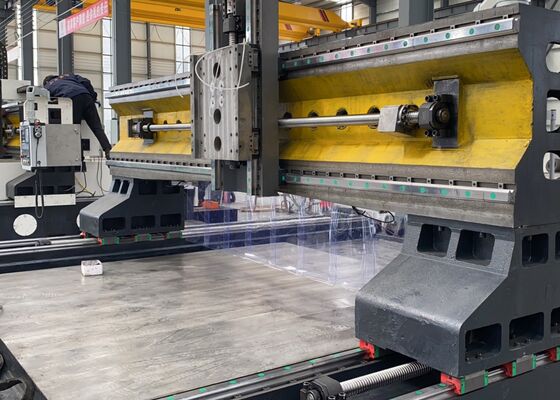

床底の両側には高精度の線形ガイドが2つ設置され,ガイドレールに負荷の均等な分布が保証されます.この配置は,機械の硬さを大幅に増加します駆動系は,ACサーボモーターと,Y軸に沿ったゲントリの動きを駆動する精密ボールスクリューペアで駆動される.調整可能なボルトは,ベッドの下部に戦略的に配置されています作業台の精度の高い調整を可能にします.
2移動型ガントリー:
移動式ゲンタリーは灰色鉄 (HT250) で作られ,前面には2つの高容量線形ガイドレールが装備されています.動力ヘッドのスライドプレートをX軸に沿って移動させるこのスライドプレートにドリリングパワーヘッドが設置されています. ゲントリの動きは,ボールネジをボールスクリューに回転させることで促進されます.精密コップリングでサーボモーターで駆動される.
3移動するセール
移動式スライディングセールとは 精密鋳鉄部品で 2つの高容量CNC線形スライドテーブル,精密ボールスクリューペア,そして高精度惑星式減速器がサーボモーターに接続されているさらに,シールには窒素ガスバランスシリンダーがあり,パワーヘッドの重量を対比させ,スクリューの負荷を軽減し,使用寿命を延長します.このシステムは,Z軸に沿って掘削パワーヘッドの動きを駆動,高速接近,作業フィード,高速引き戻し,ストップなどの機能を可能にします.また,自動チップ除去,チップ噴出,停止機能も含まれています.
.
この先進的なCNCゲントリシステムは,プレートとシート金属部品の高効率の掘削とマークのために特別に設計されています.プレートのような作業部品と構造組成物の正確な加工を提供するために慎重に設計されていますフレンジ,ディスク,リング状の部品,平板,および同様のアイテムを加工するのに適しています.作業部品の厚さは,機械の指定された有効加工範囲に収まる必要があります..
鉄鋼構造の製造工場では,この装置は高精度な構造プレートや接続部品の掘削とフレーズ作業を行います.鉄筋の信頼性の高い組み立てのための堅牢な基盤を提供する風力発電業界では 風力タービンの塔やフレンズに 高精度で高度な加工能力を提供していますこれらのコンポーネントが厳しい環境条件に耐えるように設計されていることを保証します橋の建設には,橋梁の梁や支架を処理し,安定した橋梁や支架を建設することができます.橋の長寿期間中に動的負荷に耐えられる耐久性のある接続.
