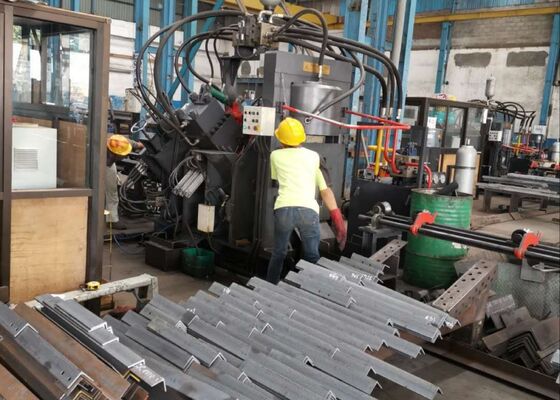

電気電力インフラストラクチャ 鉄鋼の孔孔線 鉄鋼構造の製造

電気パワーインフラ CNCアングル鋼パンチングライン鋼構造製作

製品紹介:

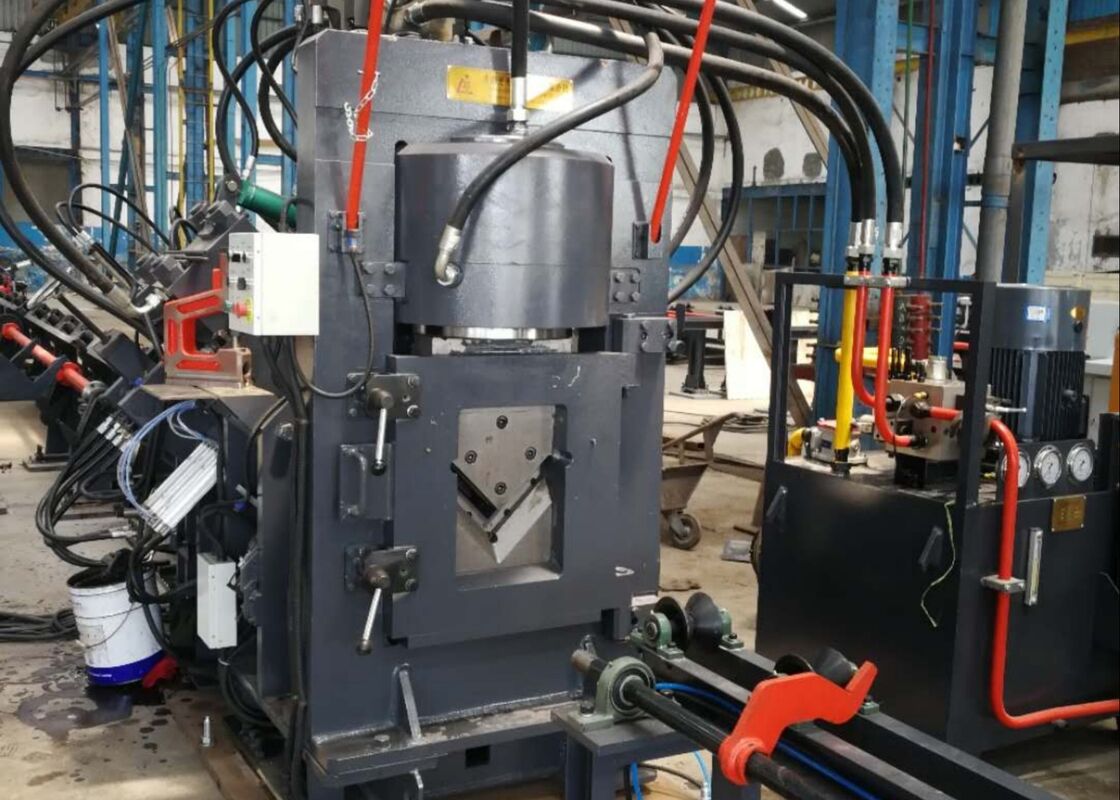

JNCシリーズ高速CNCアングルパンチング、マーキング、切断生産ラインは、パンチングユニット、マーキングユニット、切断ユニット、横方向コンベア、回転コンベア、送りコンベア、アンローディングコンベア、CNC送り台車、油圧システム、電気システム、空気圧システム、その他の重要な要素で構成されています。タワー製造におけるアングル鋼の自動加工に特化して設計されたこの生産ラインは、数値制御で完全に動作し、使いやすさと精度を保証します。自動化された高精度、多用途、大規模な生産能力を提供します。

製品パラメータ:

製品の特徴:

1. CNCアングル鉄パンチングマシンは、2つまたは3つのパンチングユニットのいずれかを備えており、それぞれが3つの異なるパンチサイズに対応できます。これらのユニットは数値制御（NC）によって精密に制御され、正確でカスタマイズ可能なパンチング位置を保証します。このマシンは、丸穴と楕円穴の両方を生産できます。高速送りおよびパンチング能力により、生産効率が大幅に向上します。50×50×4mmのアングル鋼の場合、このマシンは8時間シフトあたり9～10トンの生産能力を達成します。

2. CNCアングルパンチングマシンのマーキングユニットは、頑丈で耐久性のあるエンクロージャー内に収容されています。マーキングシステムには4つのカセットセットが含まれており、プログラミングによって選択できるため、マーキング位置の調整に柔軟性があります。さらに、このマシンは10列のディスクマーキング方式を採用しており、手動入力なしで文字を自動選択するため、マーキング効率が大幅に向上します。

3. CNCアングルバー切断機は、優れた切断力を備えたシングルブレードシャーリングユニットを備えています。各切断は材料の無駄ゼロで行われ、クリーンで滑らかな切断エッジを保証します。ブレードハウジングはオープンドア構造で設計されており、迅速かつ安全なブレード交換を可能にします。

4. 水平材料テーブルは、アングルバーを回転材料ラックに効率的に移送します。回転材料ラックはモーターと減速機によって駆動されます。このシステムは、アングルバーを送りコンベアに確実に配置し、その後の加工を可能にします。

5. 作業片は、CNC送り台車によって確実に保持および供給され、正確な位置合わせと位置決め精度を保証します。送り台車はサーボモーターによって駆動され、位置フィードバックは光電エンコーダーによって提供され、クローズドループ制御システム内で動作します。

6. CNCアングル鋼金属パンチングおよびマーキングマシンは、パンチング、マーキング、シャーリング操作を駆動する油圧システムによって電力を供給されます。高圧油圧ステーションを備えており、アキュムレータが含まれています。油圧ラインにはフェルールタイプの接続が採用されており、漏れのない性能を確保すると同時に、メンテナンスと部品交換を容易にします。主要な油圧バルブブロックは、信頼できるAtosブランドから調達されており、信頼性の高い高性能油圧システムを保証します。

7. 油圧ステーションの冷却システムは、水冷、空冷、オイルチラーを含む複数のオプションを提供します。この柔軟性により、顧客は特定の運用ニーズに基づいて最も適切な冷却方法を選択できます。

8. 制御システムは、上位コンピューター、PLC、サーボモーター、外部検出スイッチ、その他の統合コンポーネントで構成されています。オペレーターは処理パラメータを入力するだけで、システムは対応する処理プログラムを自動的に生成します。DXF、NCなどのCADソフトウェアによって生成されたファイル形式と完全に互換性があります。上位コンピューターの人機インターフェースは使いやすさを考慮して設計されており、直感的なディスプレイと簡単な操作が特徴です。グラフィカルなワークピースの視覚化、広範なデータストレージ、位置監視、および障害アラーム通知などの機能を提供します。

アングル鋼タワー業界における標準仕様と典型的な加工条件を表すこれらのサンプルは、ユーザーが機器の加工品質、精度、および職人技を直接評価するための方法を提供します。これらは、機器のパフォーマンスとその特定の生産ニーズへの適合性を評価するための具体的なベンチマークとして機能し、潜在的なアプリケーションに関する情報に基づいたデータ駆動型の意思決定をサポートします。

アングル鋼タワー分野における標準仕様と典型的な加工条件を反映したこれらのサンプルは、ユーザーが機器の加工品質、精度、および職人技を明確に評価するための手段を提供します。これらは、機器のパフォーマンスとその特定の生産要件への適合性を評価するための実用的な参照として機能し、潜在的なアプリケーションに関する情報に基づいたデータ駆動型の意思決定を促進します。
