製品紹介

鋼構造製造施設では、このプレート穴あけ機は構造用プレートと接続部材に精密な穴あけおよびフライス加工を行い、鋼構造物の確実な組み立てのための信頼性の高い基盤を提供します。風力発電分野では、風力タービンタワーとフランジに高精度な加工を提供します。これは、これらの部品が強風や温度変化などの厳しい環境条件に耐えられるようにするための重要なプロセスです。橋梁建設では、この機械は橋梁の桁と支持材を加工し、橋梁の長い耐用年数を通じて動的荷重に耐えることができる、安定した耐久性のある接続の形成を保証します。

仕様:

製品の特徴

1. 伝達システム

台湾製の高精度ガイドレールとスライダーは、スムーズな動作を保証し、機械の耐荷重能力を大幅に向上させるように細心の注意を払って設計されています。X軸には2つのローリングリニアガイドが装備され、Z軸には4つが装備されており、これらは横方向および縦方向の移動の主要なガイドおよび耐荷重コンポーネントとして機能します。この構成は、高速穴あけアプリケーションの技術要件を完全に満たしています。動力伝達には、X軸とZ軸の両方がACサーボモーターによって駆動され、精密ボールねじを駆動して回転運動を高精度な直線変位に変換します。

Y軸には2つのヘビーデューティーローリングリニアガイドが装備されており、それぞれに2つのスクエアレールスライダーがあり、これらが一体となってY軸スライド機構を形成しています。この設計は、ガントリーフレームの高剛性および高強度要件を満たすだけでなく、低摩擦係数、高速移動、優れた振動減衰、および長寿命などの多くの技術的利点を提供します。動力伝達には、Y軸はサーボモーターとの同期駆動技術を採用しており、ボールねじを協調して駆動し、Y軸作業台の正確な往復運動を保証し、正確なCNC加工性能を実現します。

2. 自動潤滑システムと保護機構

この機械には、台湾製の容積式分圧自動潤滑システムが装備されており、ガイドレール、リードスクリュー、ラックなどの可動部品に包括的な潤滑を提供し、機械の稼働寿命を大幅に延長します。X軸とY軸は防塵カバーで保護されており、作業台の周りには防水飛沫ガードが取り付けられており、操作中の保護を強化しています。

3. 中央クーラント供給システム

この機械には標準の中央クーラント供給システムが装備されています。内部クーラント循環は、加工中の工具への金属チップの蓄積を効果的に防ぎ、工具の摩耗を軽減し、工具寿命を延ばし、ワークピースの表面仕上げを向上させます。工具先端の.,高圧クーラントアウトレットは、ワークピース表面と高速回転ジョイントの両方を確実に保護し、破片による詰まりを防ぎ、ワークピース全体の品質と操作効率を向上させます。

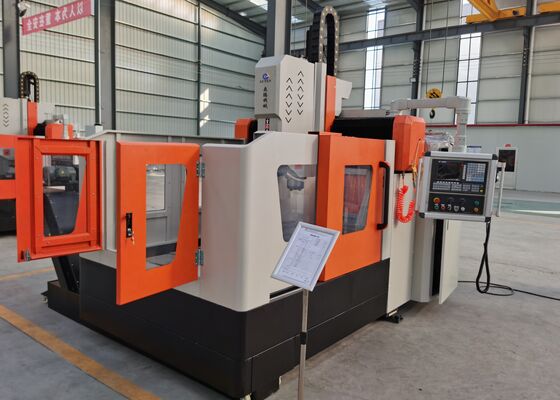

この洗練されたCNCガントリー型産業機械は、プレートおよびシートメタルの穴あけおよびマーキング作業に特化して設計されており、プレート状の部品および構造部品の高精度加工のために細心の注意を払って設計されています。フランジ、ディスク、リング、平坦なプレートなどのワークピースの加工に最適化されており、これらの部品の厚さが機械で定義された有効加工パラメータに厳密に準拠していることを保証します。

鋼構造製造施設では、この機械は構造用プレートと接続部品に高精度の穴あけおよびフライス加工を行い、鋼構造物の確実な組み立てのための強固な基盤を提供します。風力エネルギー産業内では、風力タービンタワーとフランジに精密加工ソリューションを提供します。これは、これらの部品が強風や温度変動などの厳しい環境条件に耐えられるようにするための重要なプロセスです。橋梁建設では、この装置は橋梁の桁と支持ブラケットを加工し、橋梁の長い耐用年数を通じて動的荷重に耐えるように設計された、強力で耐久性のある接続の作成を容易にします。
